多关节拾取作业机械臂结构设计

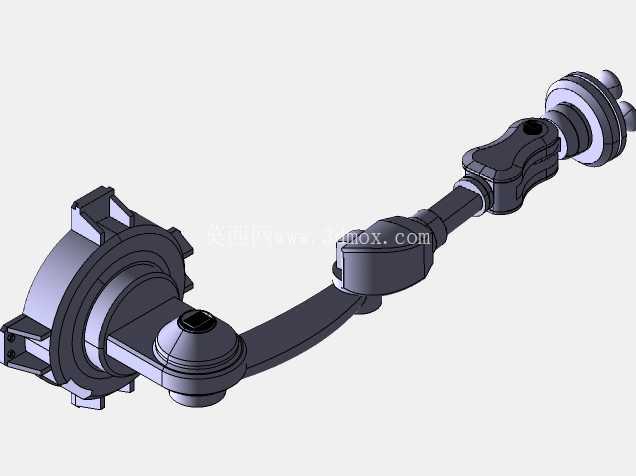

　　在轻工制造、电子元器件分拣、实验室样本转运这类需要频繁完成小件物料拾放转移的场景中，多自由度拾取机构的结构合理性直接决定了作业覆盖范围与动作灵活性。这款多关节拾取机械臂采用三段式臂体搭配三个旋转关节的构型，从安装基座到末端执行端依次设置基座回转关节、大臂俯仰关节、小臂姿态调整关节，三个关节的旋转轴线相互配合，能够在作业半径内覆盖半球形工作空间，适配不同高度、不同摆放角度的物料拾取需求。从结构设计逻辑来看，基座端采用带定位凸台的法兰式安装结构，安装面预留的卡槽结构能够快速与设备机架、移动AGV平台或者固定工作台完成定位对接，安装边界的凸台尺寸适配常见的工业铝型材安装孔位，不需要额外制作过渡转接板即可完成固定，降低现场安装的适配成本。

　　大臂段采用弧形变截面结构，而非传统的直臂构型，这种设计一方面能够在臂体伸展时避开基座附近的结构干涉区，让末端能够抵达更靠近安装基座的低位作业点，减少工作盲区；另一方面弧形截面的抗弯性能优于等截面直臂，在相同臂厚、相同材质的前提下，能够承受更大的末端负载，减少臂体在拾起重物时的形变挠度，保证拾取定位精度。关节部位采用球形铰接配合限位结构的设计，每个旋转关节都设置了硬限位挡块，避免关节旋转超程导致内部走线拉扯断裂，同时关节处的密封结构能够阻挡车间内的粉尘、切削液飞沫进入关节铰接面，减少日常维护的频次。

　　小臂与末端执行器的连接端采用标准快接接口，能够根据作业需求更换夹爪、真空吸盘、磁吸头等不同的末端执行件，适配不同材质、不同形状的被拾取物料：比如拾取PCB板这类易刮花的工件时可以更换软质夹爪，拾取轻薄塑料件时可以更换真空吸盘，拾取小型金属零件时可以更换磁吸头，不需要改动臂体主体结构即可完成功能切换。在实际作业场景中，这类机械臂可以搭配视觉检测系统完成流水线来料的分拣拾取，也可以安装在小型移动平台上完成仓储货位的小件物料转运，还能在实验室自动化场景中完成样本管的拾取转移。

　　从尺寸边界来看，臂体完全收拢时的整体轮廓尺寸紧凑，不会占用过多的安装空间，完全伸展时的作业半径能够覆盖常见的流水线工位宽度，三个关节的旋转角度配合能够让末端执行器以垂直、倾斜等多种角度接近物料，对于放置在工装治具内、有一定角度要求的拾取场景适配性更强。臂体内部预留了走线通道，末端执行器的气管、控制线都可以从臂体内部穿过，不会在臂体运动时出现管线外露缠绕的问题，整体外观整洁，也避免了运动过程中管线剐蹭周边设备的风险。在结构强度校核层面，臂体的受力薄弱点集中在大臂与基座连接的关节位置，设计时通过加大关节铰接面的接触面积、增加加强筋结构的方式提升局部强度，保证在额定负载下长期往复运动不会出现关节松动、臂体形变超差的问题。关节的转动阻尼经过匹配设计，既不会因为阻尼过大导致驱动负载增加，也不会因为阻尼过小导致臂体在启停时出现晃动，保证拾取动作的平稳性，避免拾取易碎物料时因为动作冲击造成物料损坏。
