定制工业三爪夹持夹具结构设计

　　这款三爪夹持执行机构，主要面向自动化产线的工件上下料、工位转序、精密装配场景设计，可适配圆柱类、正多边形类、带规则中心定位特征的异形工件抓取需求，在3C电子装配、小型五金件加工、汽车零部件检测工位都能找到适配的应用空间。不同于常规标准气爪的通用化设计，这款夹具在初始设计阶段就锚定了可制造性落地要求，所有运动副的配合公差都按照常规机加工能力做了适配，没有设计超出普通铣削、钻削加工能力的特殊特征，不需要特种加工工艺就能完成全套零件的生产制造，能大幅降低小批量定制的加工成本。

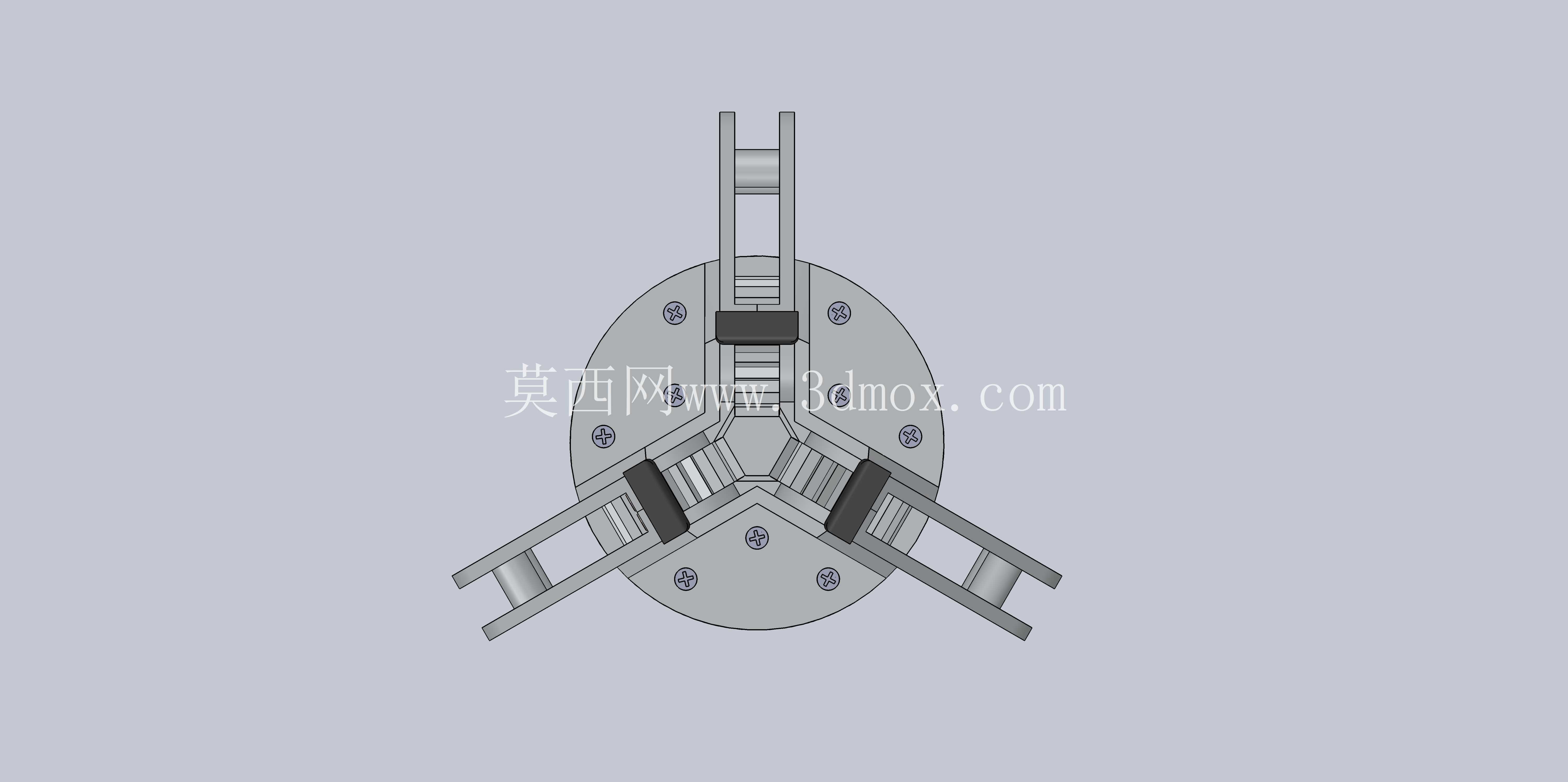

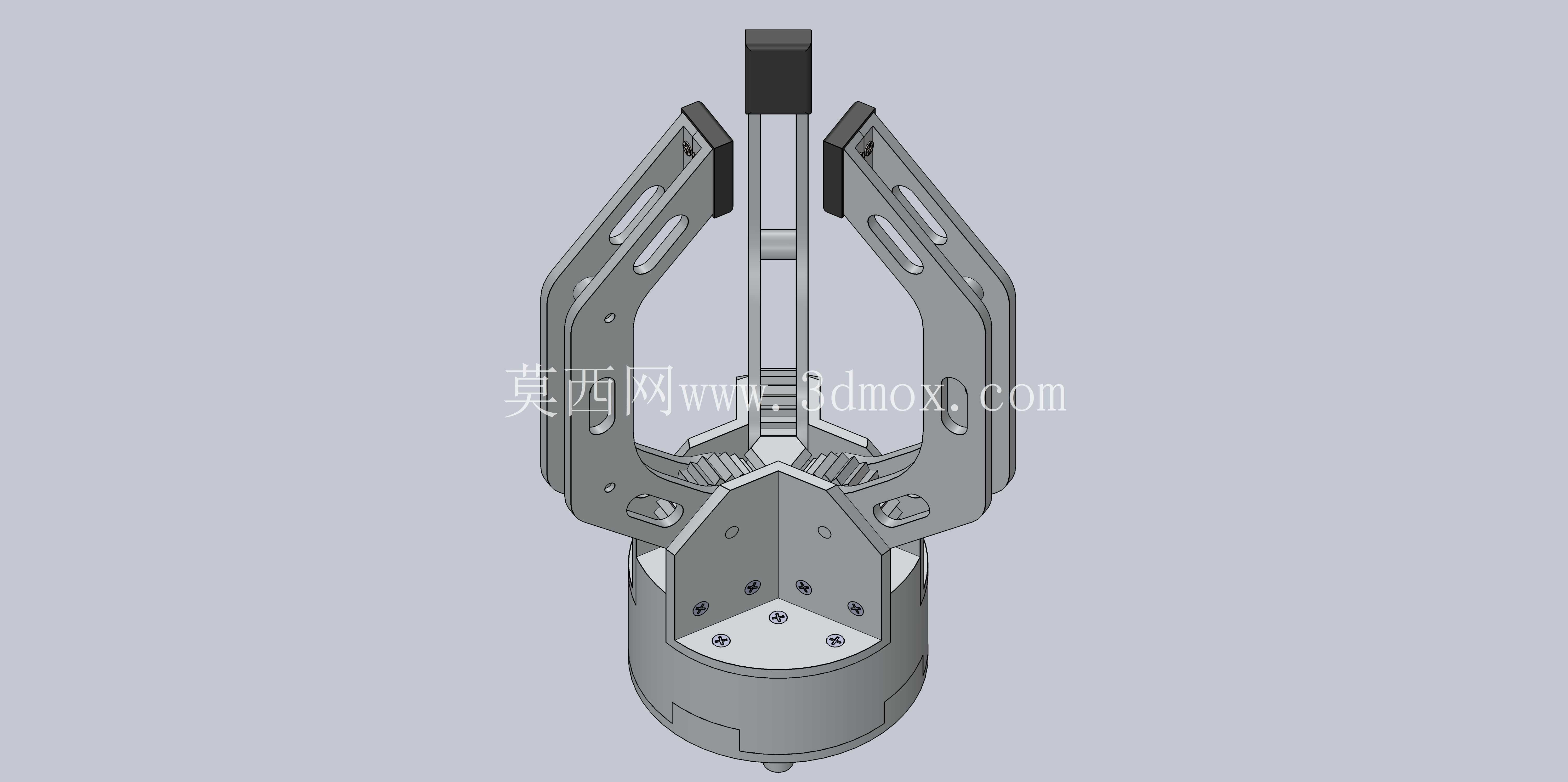

　　从结构布局来看，三个夹爪沿中心基座呈120°均匀分布，这种对称布局能保证夹持力沿工件周向均匀施加，避免单方向受力过大导致的工件偏斜、夹伤问题，夹爪内侧预留了防滑齿纹安装位，可根据被抓取工件的材质硬度，更换橡胶垫、聚氨酯垫或者硬质合金齿面，适配从软质塑料件到硬质金属件的不同夹持需求。夹爪的驱动端采用中心推杆联动结构，推杆沿轴向做直线运动时，通过斜面配合带动三个夹爪同步做径向开合运动，这种联动结构能保证三个夹爪的开合行程完全一致，不需要额外做同步校准，重复定位精度可以控制在0.02mm以内，满足精密装配工位的定位要求。

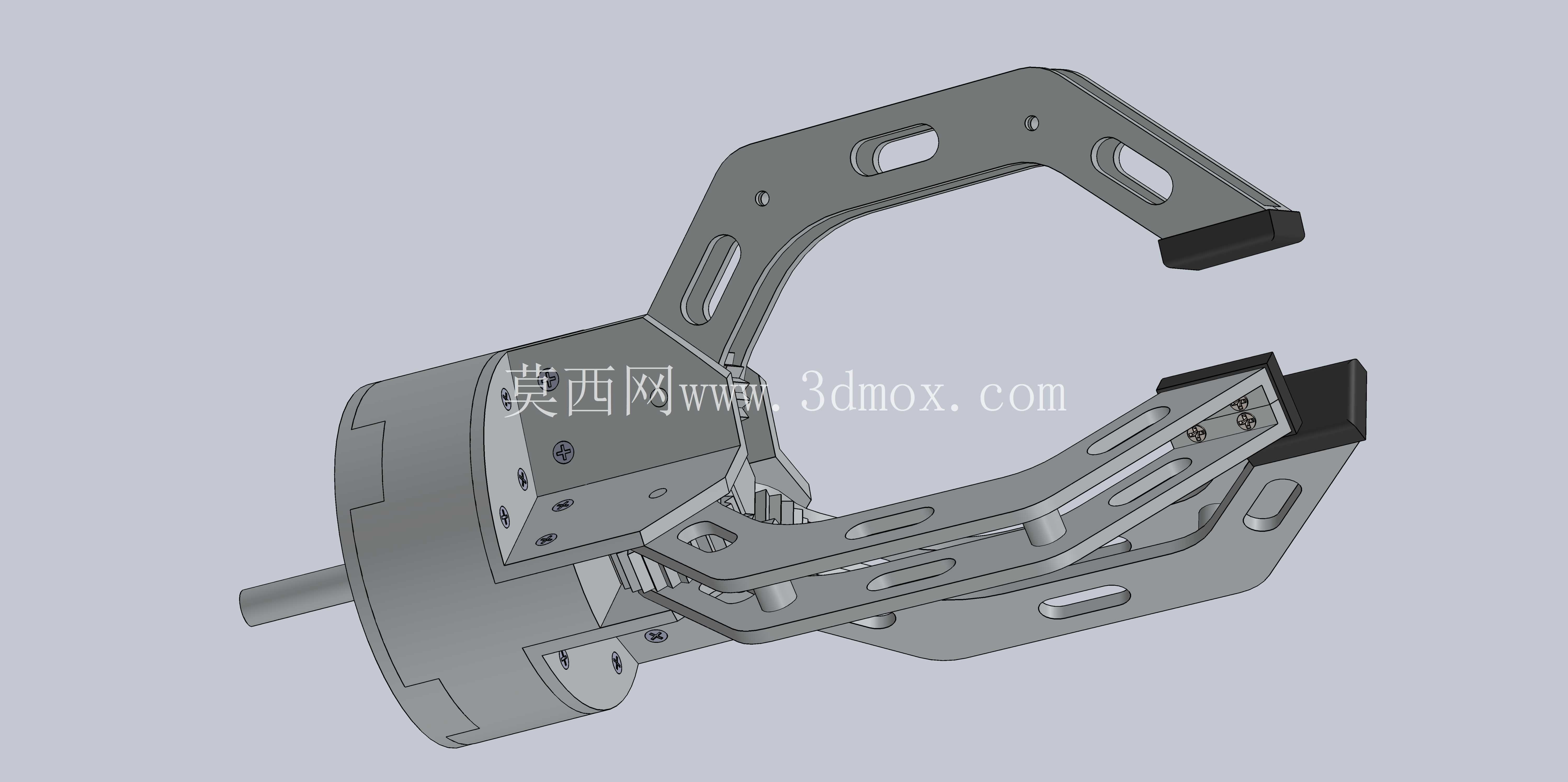

　　基座部分采用圆柱形安装接口，外径尺寸适配主流的工业机器人末端法兰标准，安装端面预留了均匀分布的螺纹安装孔，不需要额外做转接法兰就能直接安装在负载5kg以内的六轴机器人、SCARA机器人或者直线模组滑台上，安装边界的轴向总长度控制在紧凑范围内，不会在狭窄工位内产生运动干涉。夹爪的臂身部分做了轻量化的镂空槽设计，在保证结构刚性的前提下尽可能降低了整体运动重量，能减少驱动端的负载损耗，提升夹爪开合的响应速度，镂空槽同时也能作为走线槽位，若需要在夹爪上集成接近传感器、压力传感器，线缆可以直接从镂空槽内排布，不会在夹爪开合运动过程中出现线缆拉扯、磨损的问题。

　　设计过程中对所有运动部件的间隙做了冗余设计，常规车间环境下的金属碎屑、灰尘进入运动副后，不会直接导致夹爪卡滞，日常维护只需要定期在铰接点加注润滑脂即可，不需要频繁拆解清理。夹爪的开合行程覆盖了从小直径销钉类零件到中等尺寸壳体类零件的夹持范围，针对不同尺寸的工件，只需要更换夹爪前端的适配指块，不需要更换整个夹爪主体，能快速切换生产工位的夹持需求，减少产线换型的调试时间。在受力校核阶段，对夹爪臂的抗弯强度、铰接销轴的剪切强度、基座连接螺纹的抗拉强度都做了有限元仿真验证，在额定夹持力工况下，所有零件的最大应力都远低于常用铝合金、结构钢的许用应力值，长期循环工作不会出现塑性变形或者疲劳断裂问题。中心驱动部分预留了标准的气缸、电动缸安装接口，用户可以根据现场的动力源条件，选择气动驱动或者电动驱动方案，气动驱动方案适配高速搬运工位的快节奏需求，电动驱动方案则可以精准控制夹持力大小，适配易损易碎工件的抓取需求。整个夹具的装配流程不需要专用工装，所有连接螺丝都采用统一的标准规格，装配时按照定位台阶面依次拼接即可，装配完成后只需要做一次开合行程校准，就能保证三个夹爪的同轴度满足使用要求，不需要反复调整配合间隙。
