带螺旋桨结构外转子无刷电机设计

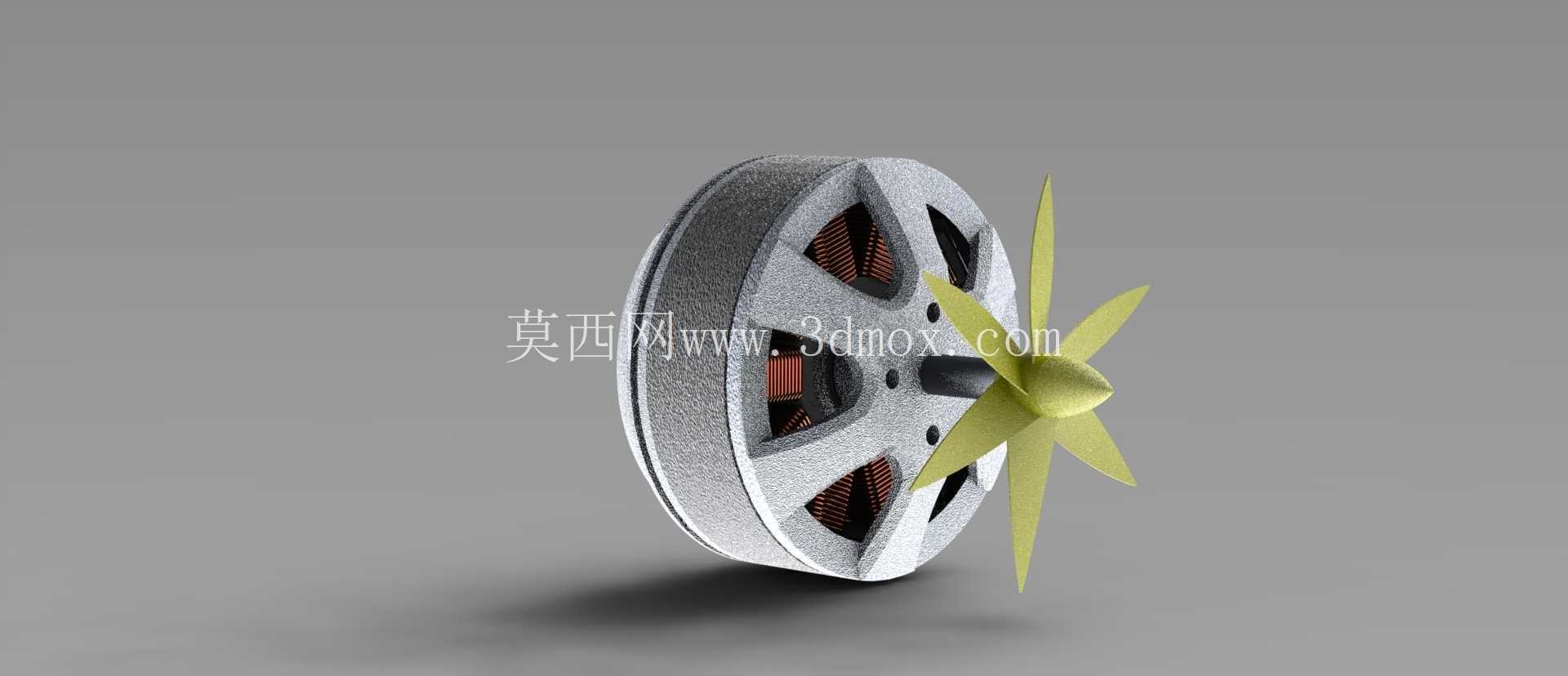

这款外转子结构的无刷动力单元，核心适配小型多旋翼无人机、固定翼航模以及小型低空巡检飞行器的动力输出场景，在实际工程应用中，这类动力部件直接决定了飞行器的推重比、续航表现以及飞行姿态响应速度，是小型低空飞行器动力系统里的核心执行部件。从结构设计逻辑来看，采用外转子布局的核心考量是在同等定子绕组规格下，外转子结构能够获得更大的扭矩输出裕度，配合一体成型的多叶螺旋桨，不需要额外加装减速齿轮组就能直接驱动桨叶产生推力，大幅减少了动力传递路径上的机械损耗，也降低了传动结构带来的振动与故障概率。

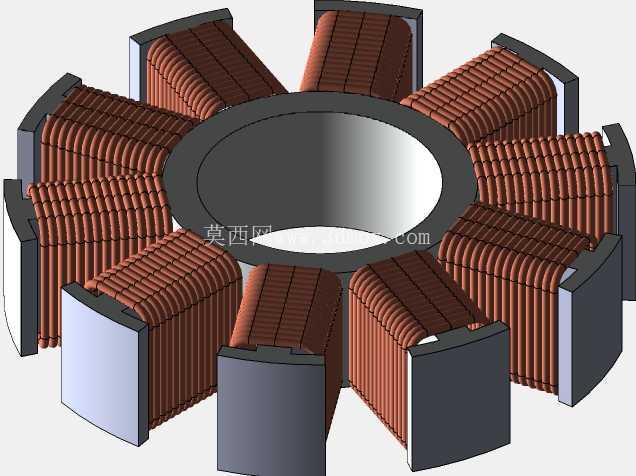

设计过程中首先敲定的是定子与转子的配合间隙，径向间隙控制在0.2mm以内，既保证转子高速旋转时不会与定子发生剐蹭，又能尽可能缩小气隙宽度，提升永磁体与定子绕组之间的磁通量利用率，减少空载电流损耗。绕组排布采用集中式绕法，每极每相槽数匹配外转子的永磁体极对数，能够在低转速区间就输出足够的线性扭矩，适配飞行器从悬停到高速巡航的全工况动力需求，不会出现低转速下扭矩不足导致的掉高、响应滞后问题。

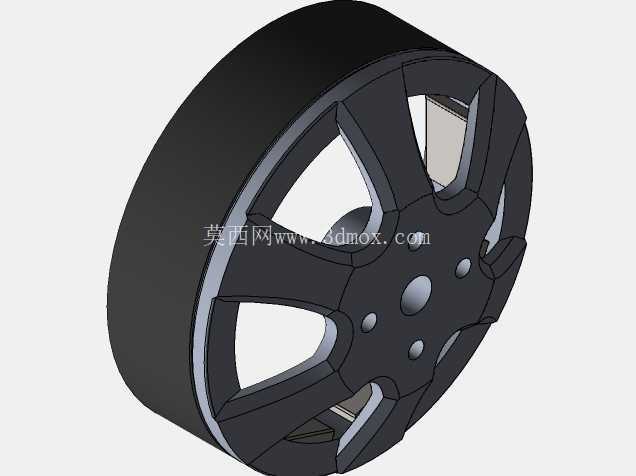

外形结构上，转子外壳采用一体化镂空辐条设计，并非单纯为了减重，镂空结构能够在转子旋转时形成主动气流，直接吹拂定子绕组与铁芯，带走持续高功率输出时产生的热量，避免长时间满负荷工作时绕组温升过高导致的退磁、效率下降问题。螺旋桨与转子输出端采用锥面配合加锁紧定位的安装结构，锥面配合能够自动找正旋转中心，降低高速旋转时的动不平衡量，减少飞行过程中的机体振动，锁紧结构则能在频繁加减速、正反转切换（部分垂直起降机型会用到小幅度反推）的工况下避免桨叶松脱。

安装边界方面，电机定子底座预留了四个均布的安装孔位，孔位间距适配市面上主流的小型飞行器机臂安装标准，安装面的平面度控制在0.05mm以内，保证电机安装后旋转轴线与机臂轴线的垂直度偏差不超过0.1度，避免推力线偏移带来的飞行姿态控制补偿量过大、额外消耗动力的问题。出线端采用侧出式走线设计，走线槽预留了足够的线径空间，能够适配不同载流规格的硅胶动力线，同时避免走线突出安装平面影响装配贴合度。

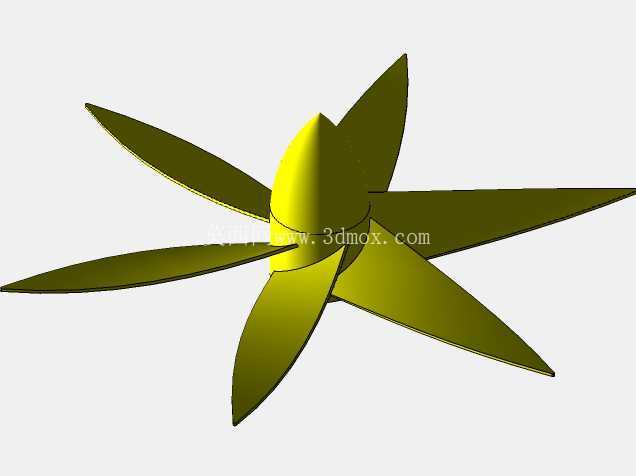

从实际使用的工况适配来看，这款动力单元的扭矩输出曲线经过调校，在悬停工况对应的中等转速区间，电机的工作效率处于最高效区间，能够最大化提升续航时间；在满油门爬升工况下，能够短时间承受超过额定功率30%的过载输出，满足飞行器规避障碍、抗风飞行时的瞬时动力需求。转子外壳的表面做了硬质氧化处理，能够抵御户外飞行时遇到的沙尘、小雨侵蚀，提升复杂环境下的工作可靠性，螺旋桨的叶型采用低速高升阻比设计，在相同转速下能够产生更大的静推力，同时叶尖做了切尖处理，降低高速旋转时的叶尖涡流噪声与能量损耗。

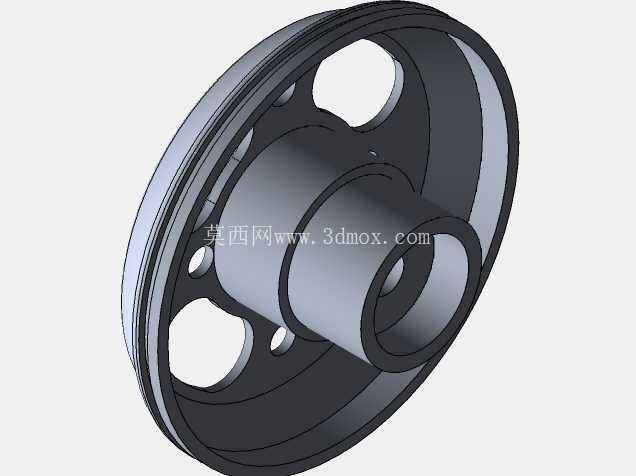

在建模过程中，所有配合面的公差都按照实际加工精度进行了预留，转子轴承位的公差采用过渡配合，既保证轴承安装后的同轴度，又避免过盈量过大导致的轴承转动卡滞、寿命缩短问题。定子铁芯的叠片结构在模型里做了等效简化，既保留了铁芯的结构外形与安装定位特征，又能在装配校验时清晰呈现绕组与转子磁钢的相对位置，方便后续做电磁仿真的结构导入，也能直接用于生成机加工与开模的生产图纸。整个动力单元的重量控制也做了针对性优化，在保证结构强度的前提下，转子外壳的非受力区域做了壁厚减薄处理，底座采用轻量化高强度的铝合金材质适配，整体功率重量比能够满足小型飞行器对动力部件的严苛重量要求，不会因为动力单元过重挤占有效载荷或者电池的重量空间。
