带定制安装座的外转子无刷直流动力单元

　　在小型竞技机器人、高功率航模以及轻量化特种移动装备的动力选型环节，动力单元的安装适配性、持续输出能力往往比单一的峰值参数更影响整机可靠性，这款带定制轴与安装座的无刷直流动力单元，就是针对紧凑安装空间下的高功率密度需求完成的结构设计。从实际落地的安装边界来看，整套动力单元的安装法兰采用四孔对称布局，螺栓孔间距控制在30mm，适配M4规格的锁紧螺丝，安装面厚度5mm，能保证在大扭矩输出工况下法兰不会出现形变翘边，安装座与电机本体采用同轴定位止口配合，止口配合公差控制在H7/h6区间，既可以保证装配时的同轴度要求，也能避免电机运转时的径向窜动传递到负载端。电机本体的定子直径为50mm，转子外圆直径55.8mm，本体长度64.5mm，伸出轴的总长度为114.5mm，其中轴伸端的有效配合长度为30mm，轴径8mm，轴端做了5度的定位倒角，方便装配时快速插入负载的连接孔位，不会出现刮伤配合面的问题。从动力输出的特性来看，这款电机的KV值设定为510KV，也就是每提升1V输入电压，电机空载转速提升510转，适配3到12串的锂电池供电区间，空载状态下10V供电时的空载电流为5.56A，能反映出电机内部的磁路设计、绕组绕制工艺都处于比较均衡的水平，不会出现空载损耗过大导致的持续发热问题。

　　持续工作状态下，电机能承受130A的持续电流，对应6000W的持续输出功率，短时间2秒内的峰值电流可以达到180A，对应8100W的峰值功率，足够支撑竞技机器人在对抗瞬间的爆发力输出，或者航模在做特技动作时的瞬时动力需求。绕组配置采用12N10P的槽极配合，这种槽极比的电机扭矩输出平顺，齿槽转矩小，低速运转时不会出现明显的卡顿感，驱动端适配8KHz的驱动频率，电机相线的出线端采用大电流镀金香蕉插头，红黑蓝三色分别对应三相接线，能避免装配时的相序接错问题，插头的接触电阻低，大电流通过时不会出现接插件过热烧蚀的情况。整套模型还附带了全套的安装紧固件，包括不同长度的内六角螺丝、轴端定位卡簧、绝缘垫片以及备用的接线插头，在做结构设计时可以直接调用这些标准件模型，不用再单独绘制紧固件，能大幅缩短整机的设计周期。从实际应用场景出发，这类动力单元除了用在格斗机器人的行走或者武器动力上，也可以适配小型电动滑板、大功率航模固定翼、多旋翼行业无人机的动力系统，甚至可以作为小型自动化设备的主轴动力源使用。

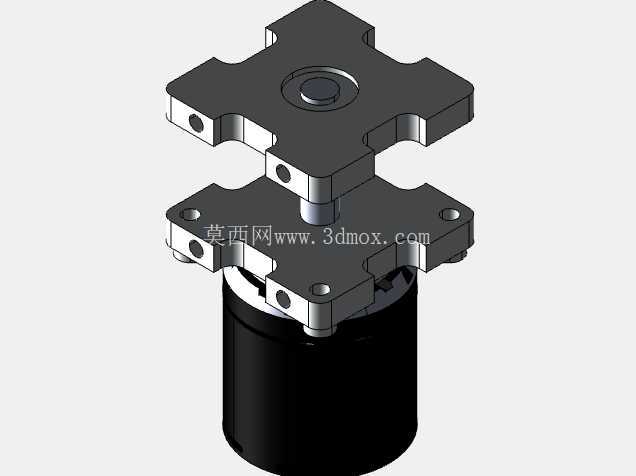

　　设计时特意将安装座与电机本体做了一体化的装配建模，还原了真实装配状态下的各个零件的位置关系，包括安装座与电机端盖的贴合面、螺丝的锁紧深度、轴伸端的突出长度都和实物保持一致，在做整机结构干涉检查时，可以直接将模型导入装配体，准确核对安装空间是否足够，接线端的出线方向是否会和其他结构件产生干涉，避免实际加工装配时才发现空间不足的问题。电机的外转子外壳做了散热筋结构，运转时转子带动的气流可以顺着散热筋快速带走绕组产生的热量，持续大负载运转时也能把电机温度控制在合理区间，不会因为过热导致磁钢退磁或者绕组绝缘层损坏。电机的内阻控制在0.0126Ω，低内阻设计能减少大电流下的铜损，提升电能转换效率，延长电池的续航时间。

　　轴的材质采用高强度合金钢，表面做了硬化处理，能承受大扭矩输出时的剪切力，不会出现断轴的问题，安装座的材质采用6061铝合金，在保证结构强度的同时尽可能降低整体重量，整套动力单元的总重量控制在723.5g，对于6000W级别的动力输出来说，功率密度已经处于比较高的水平，非常适合对重量有严格要求的移动类设备使用。在建模过程中，所有的配合面都做了准确的公差还原，比如安装螺丝的过孔直径、轴与轴承的配合尺寸、转子与定子的气隙宽度都按照实际生产的尺寸进行绘制，不管是用来做结构设计的参考，还是用来做装配工艺的模拟，都能满足工程使用的精度要求，不会出现模型尺寸和实物偏差过大导致的设计失误。
