六自由度双足步行机器人原型结构设计

项目分类:工业机器人 发布时间:2026-01-20 ID:1126523
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计
  • 六自由度双足步行机器人原型结构设计

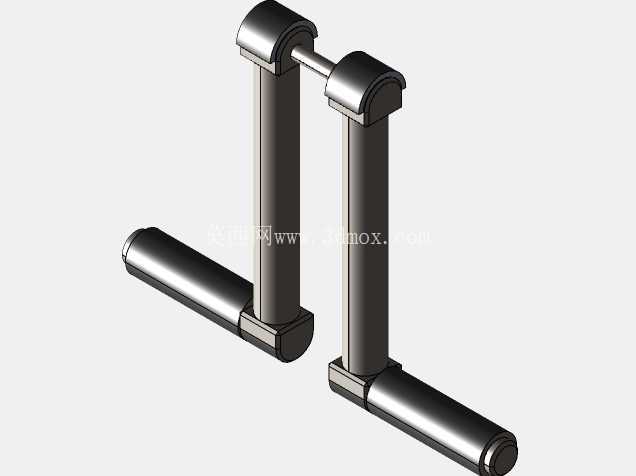

这款足式行走机构的设计初衷,是针对非结构化地形的移动作业需求开发,区别于轮式、履带式移动平台对平整铺装路面的依赖,该原型可覆盖废墟搜救、野外勘探、狭小空间巡检等轮式设备无法进入的作业场景,在灾后建筑坍塌缝隙、山地崎岖坡面、工业管线密布的狭窄通道内,都能依托离散落脚点的选择完成移动,不会出现轮式设备卡滞、履带打滑脱轨的问题。

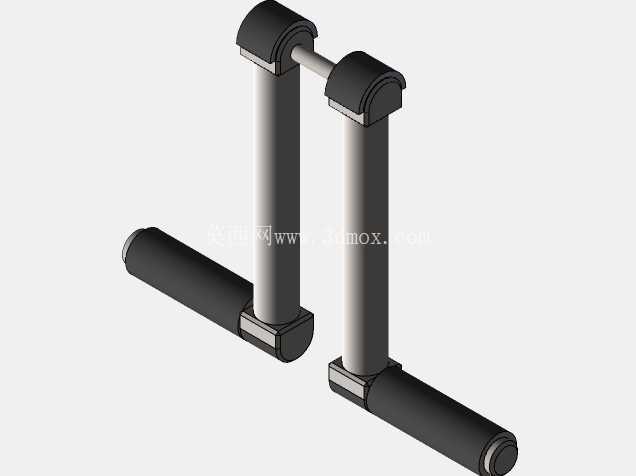

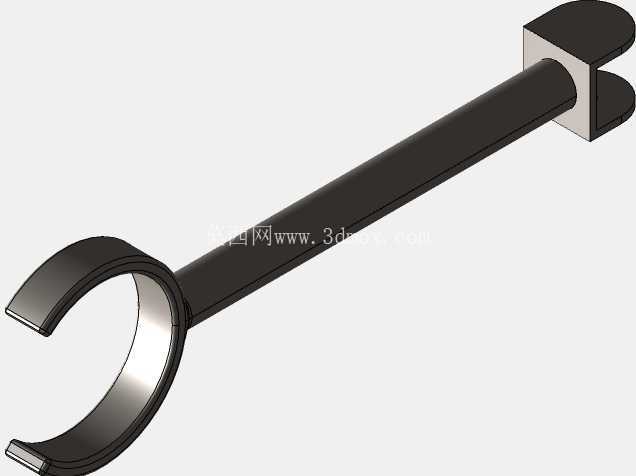

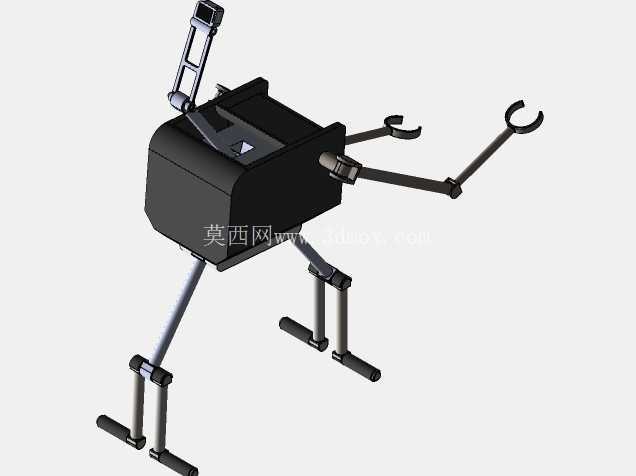

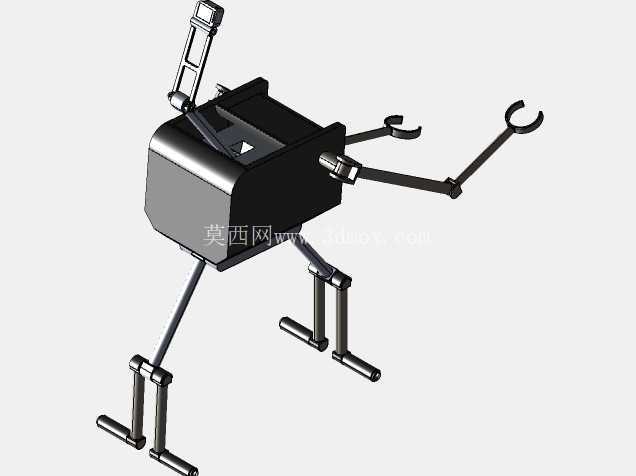

从自由度配置来看,整机共设置6个主动转动自由度,每条步行支链分配3个转动副,分别对应髋关节的前后摆动、膝关节的俯仰弯折、踝关节的落地姿态调整,支链末端采用圆柱式防滑足端,接触地面时可通过小范围角度自适应贴合坡面,降低对落脚点平整度的要求。上半身搭载的两自由度机械臂末端为C型夹持结构,可在行走过程中完成小型障碍物移除、轻量作业工具抓取的动作,配合行走机构实现移动作业一体化,不需要额外搭载辅助操作平台。

设计阶段优先做了运动干涉校核,所有关节的转动角度范围都经过三维装配环境下的动态模拟:髋关节前后摆角范围设置为-45°到60°,满足大跨度跨步时的抬腿高度需求,避免足端在迈步过程中剐蹭机身主体;膝关节弯折角度范围为0°到90°,可在爬坡时调整支链弯折角度,将整机重心控制在支撑足的投影范围内,防止行进过程中出现侧翻;踝关节的自适应转动范围设置为±20°,可在落脚点存在15°以内倾角时,保证足端与接触面的有效贴合面积不低于设计值的70%,避免局部应力集中导致足端打滑。

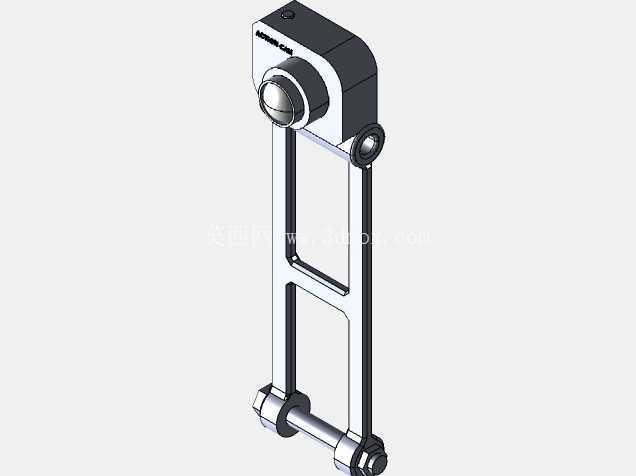

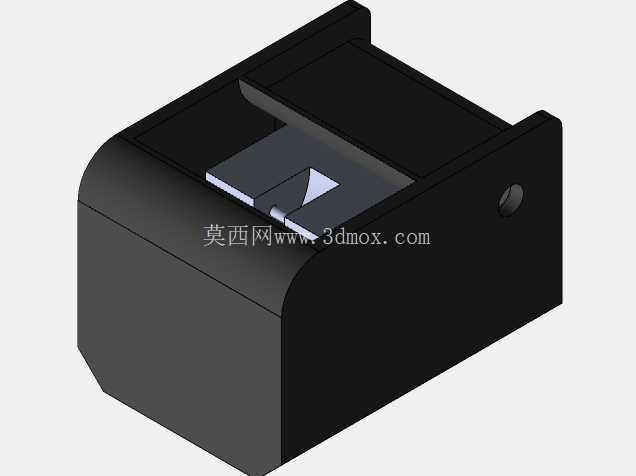

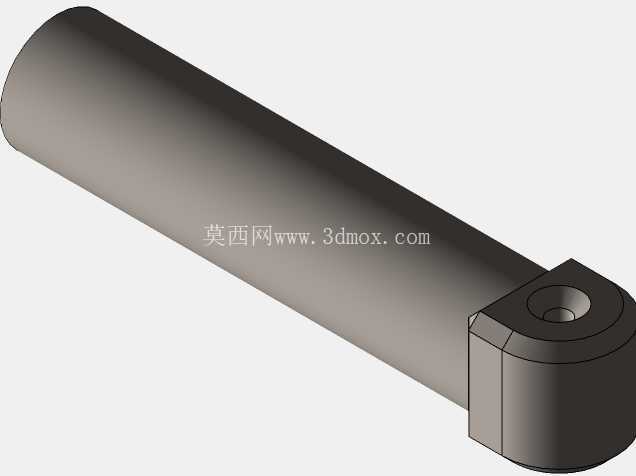

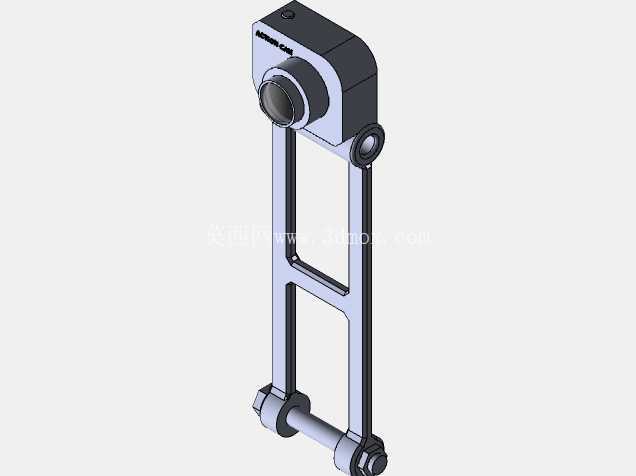

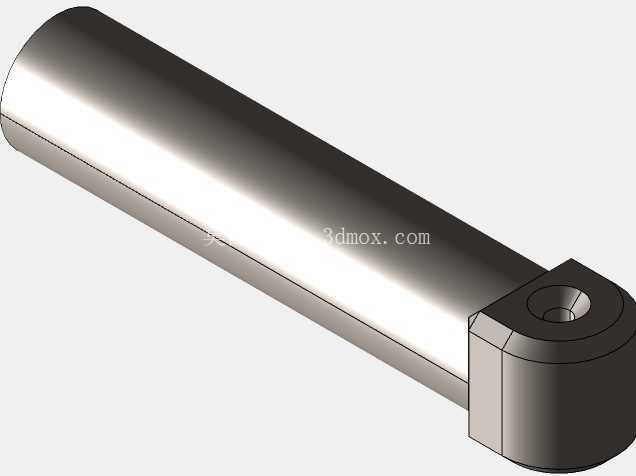

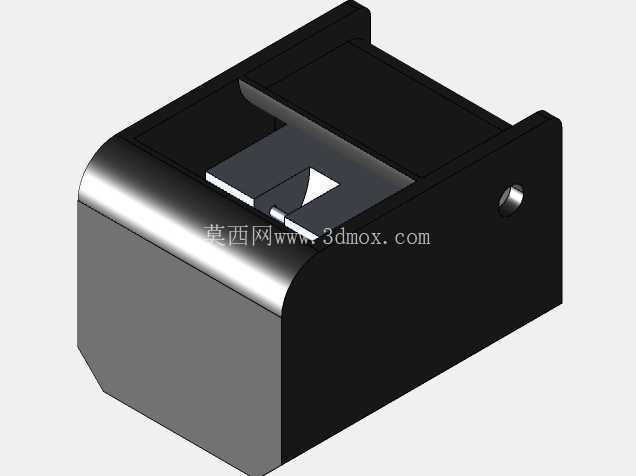

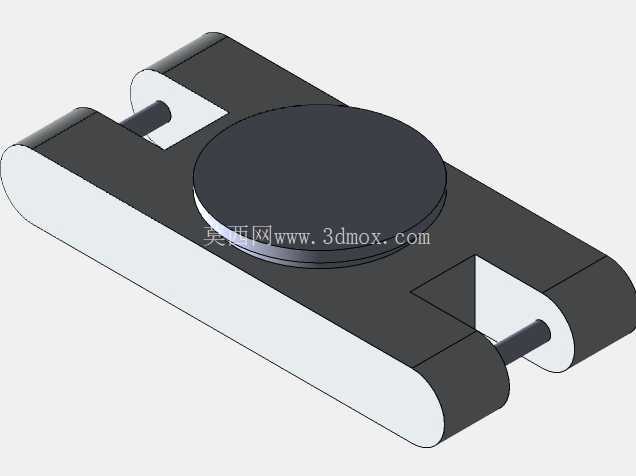

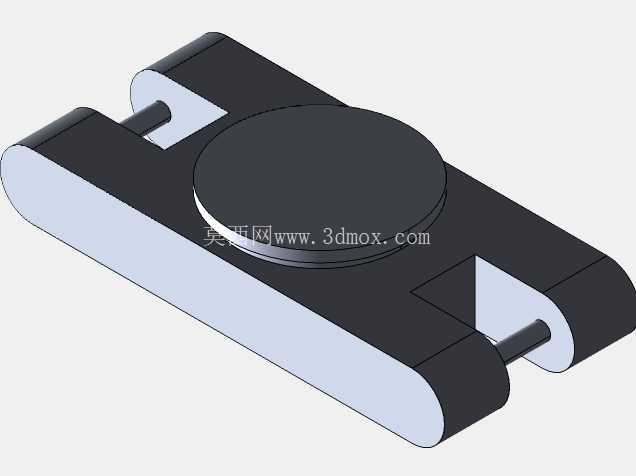

整机的安装边界做了紧凑化处理,机身主体采用箱式集成结构,所有驱动元件、控制模块的安装位都预留于箱体内部,外部无突出的走线或安装凸台,避免在狭窄空间穿行时出现勾挂。支链部分采用分段式杆状结构,相邻杆段之间通过铰接座连接,铰接座的安装面做了定位止口设计,装配时不需要额外调整同轴度,可直接通过紧固件完成锁定,降低装配调试的难度。

行走逻辑参考了四足移动系统的步态规划思路,虽然采用双足支链布局,但通过步态时序的调整,可实现类似2×2排布四足机构的稳定行走效果:迈步过程中始终保证至少有一条支链处于支撑状态,配合上半身的重心微调,将整机重心的波动范围控制在5mm以内,减少行走过程中的机身晃动,提升搭载作业模块时的稳定性。足端的防滑结构采用圆弧端面设计,接触硬质地面时为线接触过渡到面接触,接触软质地面时可通过端面的微小形变增大接触摩擦力,不需要额外加装防滑脚垫即可满足常规地形的行走需求。

结构强度方面,所有杆类零件都做了等强度优化,铰接位置的应力集中区域通过圆角过渡处理,在满足1.5倍额定载荷的强度要求下,尽可能降低支链的自重,减少关节驱动的负载。机身箱体的边角位置全部做了倒圆角处理,避免碰撞时出现应力集中导致的壳体开裂,同时也能减少穿行狭窄空间时的剐蹭阻力。机械臂的夹持开口尺寸做了通用化设计,可适配直径20mm到80mm的柱状、杆状物体夹持,不需要更换夹爪即可完成多数常规轻量作业任务。

在实际调试过程中,该原型的步幅调整范围为0到150mm,抬腿高度最大可达到80mm,可跨越高度不超过60mm的垂直障碍物,可攀爬坡度不超过25°的连续坡面,完全满足预设场景的移动需求。整机的重心位置设计在机身箱体的几何中心偏下位置,静态放置时的稳定角超过35°,即使受到侧面的轻微外力碰撞,也能通过支链的微调快速恢复稳定姿态,不会出现倾倒问题。
