复古便携多功能手提式收音播放设备

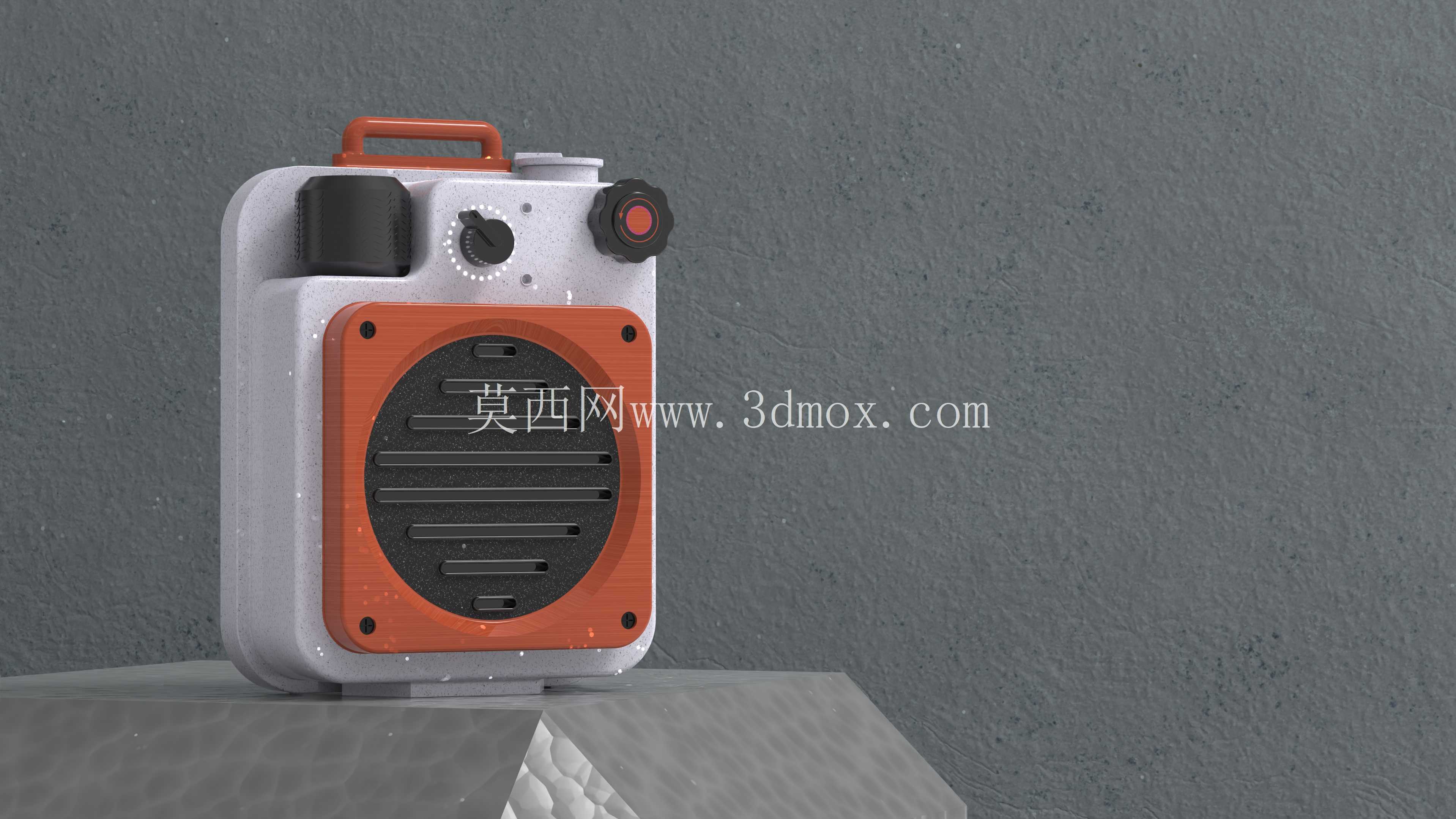

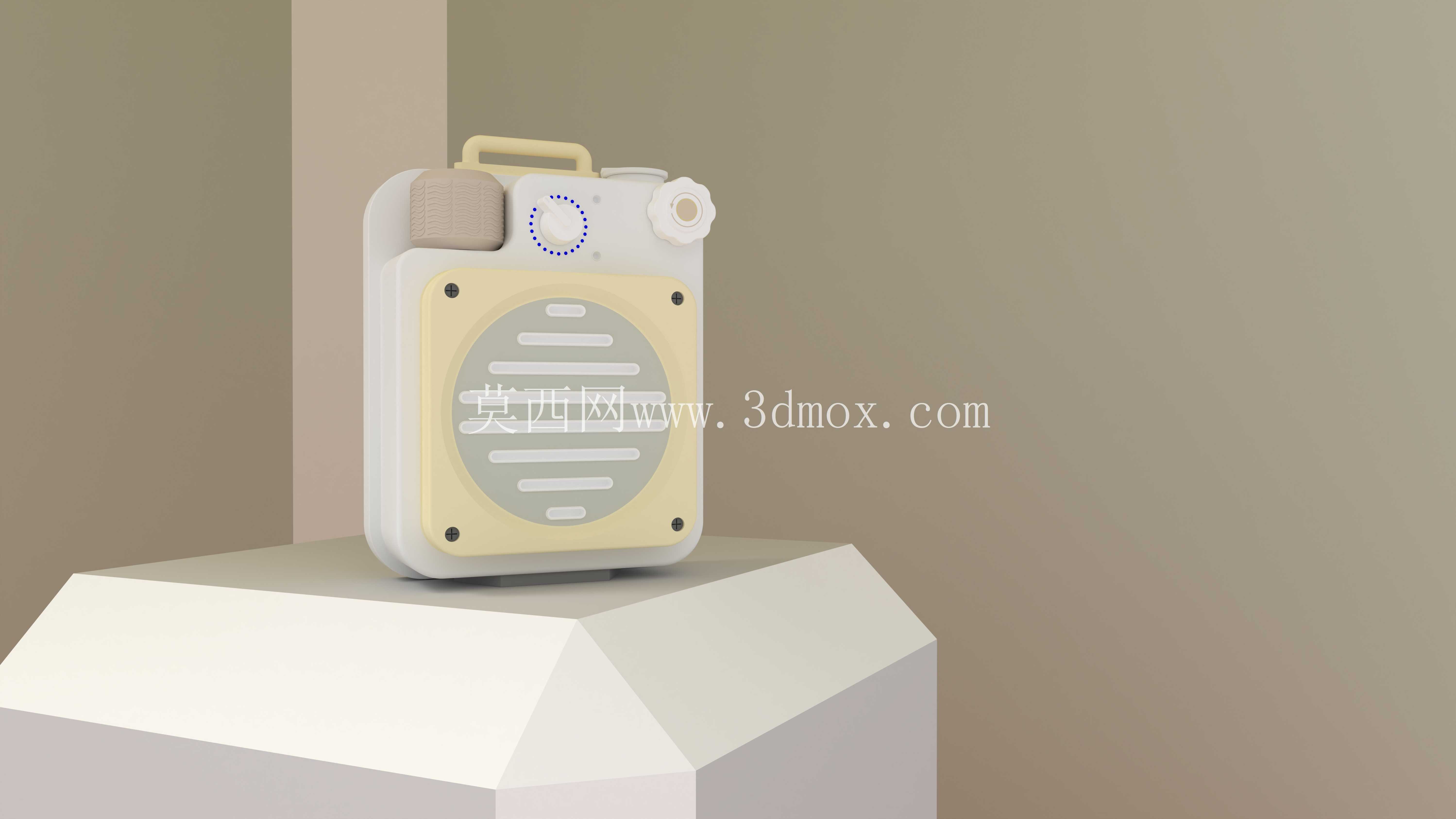

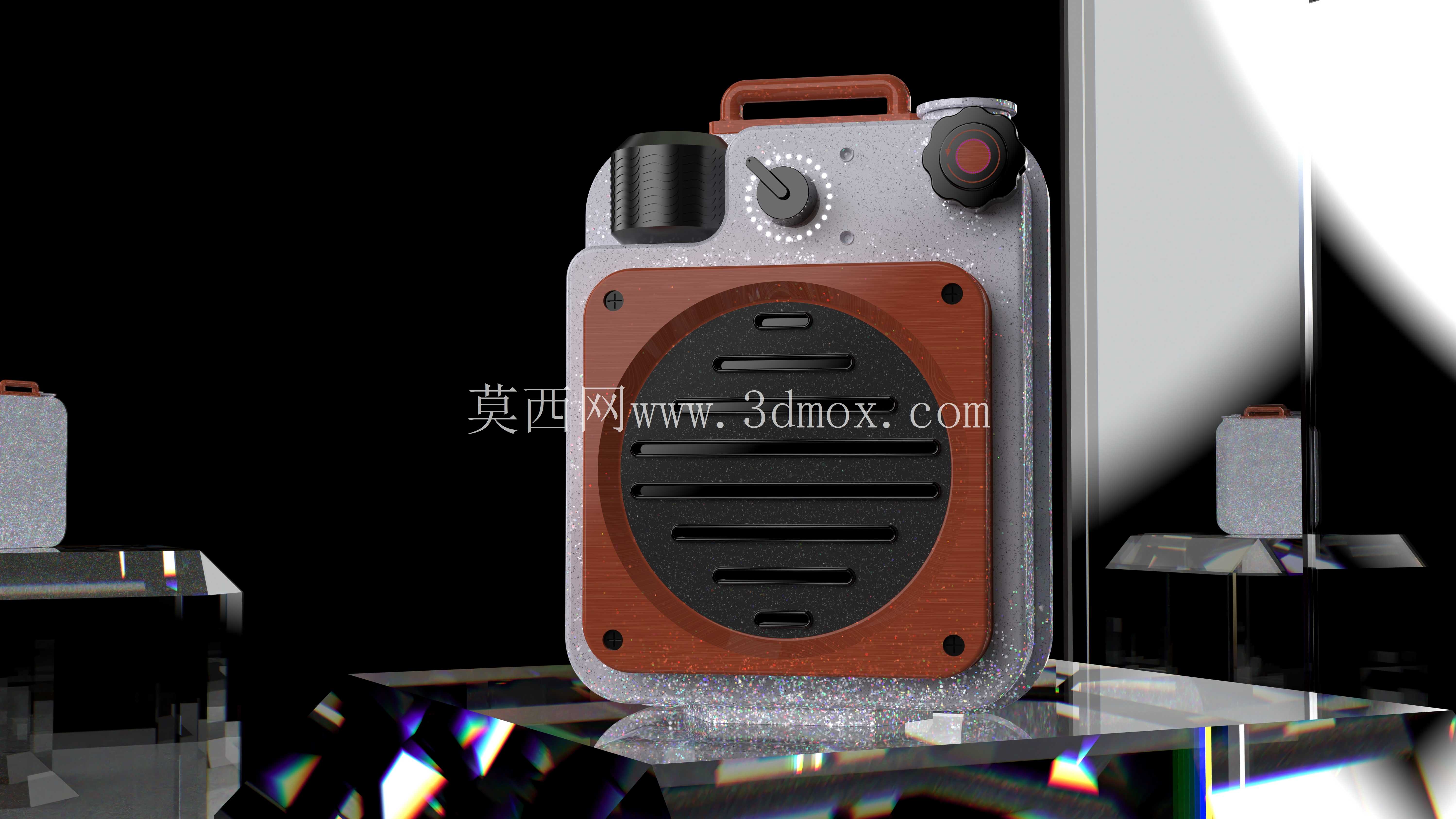

　　这款便携收音播放设备的结构设计，首先围绕户外移动使用场景做了核心考量，整体采用立式长方体带圆角的壳体构型，顶部集成一体化注塑成型的拱形提手，提手与壳体衔接处做了加厚过渡处理，避免长期提拉导致的应力开裂问题，壳体边缘全部做R3-R5的圆角倒钝，既消除了注塑件的锐边风险，也能在跌落磕碰时分散冲击力，降低壳体破损概率。从功能布局来看，设备正面上方的操控区域集中布置了调谐旋钮、功能切换按键与状态指示灯，旋钮采用外圈滚花设计，表面做防滑纹理处理，转动阻尼设置在0.15-0.2N·m区间，保证盲操作时的档位清晰感，不会出现误触偏移的问题；正面下半部分是出声格栅区域，格栅外圈设置了一圈橙色装饰防护圈，通过四颗沉头螺丝与主壳体固定，防护圈与壳体之间预留0.5mm的密封胶条安装槽，可加装硅胶密封圈实现IP54级的防尘防泼溅能力，适配户外露营、工地临时值守等复杂使用环境。

　　格栅本身采用横向等距开槽的结构，槽宽1.2mm，槽间筋条厚度1.5mm，在保证出声效率的同时，能阻挡大颗粒杂物进入腔体内部损坏扬声器单元，扬声器通过四颗M2.5的自攻螺丝固定在壳体内腔的安装柱上，安装柱与壳体一体注塑成型，定位公差控制在±0.1mm，保证扬声器振膜与格栅的同轴度，避免出声时出现谐振异音。设备侧面设置了独立的电源开关旋钮与外接接口盖板，接口盖板采用软胶材质，与壳体通过一体注塑的连接带相连，避免盖板丢失，盖板闭合后与壳体表面齐平，不会额外增加设备的整体宽度，方便放入背包侧袋携带。

　　从内部结构的设计思路来看，整个壳体采用前后壳扣合加螺丝固定的装配方式，前后壳的止口配合宽度设置为2mm，配合间隙控制在0.05-0.1mm，既保证装配时的顺畅度，也能避免配合间隙过大导致的外观缝隙不均问题；内腔中预留了电池仓、电路板安装位与扬声器腔体的独立空间，电池仓设置在设备背部，通过卡扣式仓门封闭，仓门同样设置密封胶条，电池与电路板之间的走线全部通过壳体内部预设的走线槽固定，避免走线杂乱导致的装配干涉，也能防止设备晃动时线材碰撞内壁产生异响。设备的整体尺寸控制在宽度180mm、厚度85mm、高度260mm的区间内，不含电池的整机重量控制在1.2kg左右，提手的内空高度设置为45mm，可满足成年人四指穿入提拉的使用需求，放置在平面上时，底部四个角设置了高度3mm的橡胶防滑脚垫，脚垫嵌入壳体底部的预留安装孔内，既可以避免设备放置时刮花接触面，也能抬高设备底部，防止桌面的积水渗入壳体，同时脚垫的阻尼特性可以避免设备播放大音量音频时出现共振位移。

　　在细节结构处理上，所有外露的固定螺丝都采用与装饰圈同色的防锈涂层处理，避免长期使用后螺丝生锈影响外观，操控区域的旋钮与按键的行程都做了统一调校，按键按压行程设置为1.5mm，按压力度控制在2-3N，保证操作手感的一致性；壳体表面采用细磨砂晒纹处理，晒纹粗糙度控制在Ra1.6μm，既不容易残留指纹与污渍，也能提升手持时的摩擦力，减少滑落风险。出声腔体的内部做了简单的导音斜面设计，将扬声器发出的声音向前引导，提升正面的出声效率，避免声音在腔体内乱反射导致的音质浑浊，腔体壁上预留了2个直径1mm的泄压孔，平衡腔体内外的气压，避免大音量播放时腔体内气压变化导致振膜变形。设备的顶部除了提手之外，还预留了挂绳安装孔，可搭配腕带使用，进一步提升携带时的安全性，防止意外脱手跌落。从结构强度的仿真验证角度来看，壳体采用ABS工程塑料材质，壁厚设置为2.5mm，在提手衔接处、螺丝柱位置都做了均匀的壁厚过渡，避免出现注塑缩痕，同时在壳体内腔的易变形位置设置了高度6mm、厚度1.2mm的加强筋，提升壳体的整体刚性，保证在1米高度自由跌落至水泥地面时，壳体不会出现开裂、内部元器件移位的问题。
