FRC竞赛机器人链条传动底座结构设计

　　该结构针对FRC竞赛场景下机器人传动底座的维护痛点做定向优化，传统西海岸传动结构将传动链条封闭在管型框架内部，日常赛事间隙的链条张紧调整、磨损更换、异物清理都需要拆解大量框架连接件，往往要耗费十几分钟甚至更久，在分秒必争的竞赛备赛、现场抢修场景下，这种结构的维护效率缺陷会直接影响赛事进程。本次设计重构了传动底座的框架布局，将链条传动路径从封闭管腔中移出，无需拆解主体框架即可完成链条的取出、更换、张紧调节作业，单人次完成链条维护的时间可压缩至两分钟以内，完全适配竞赛现场快速抢修的需求。

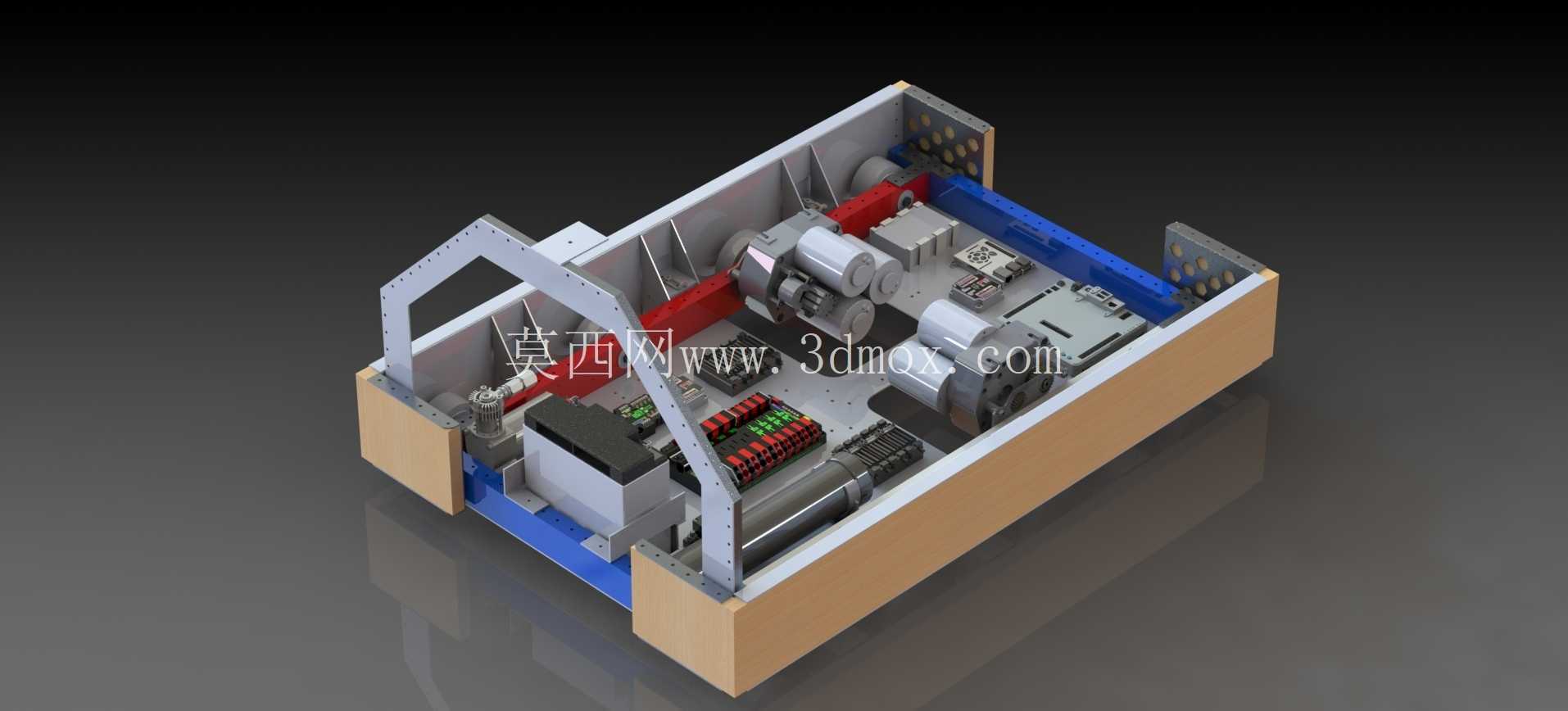

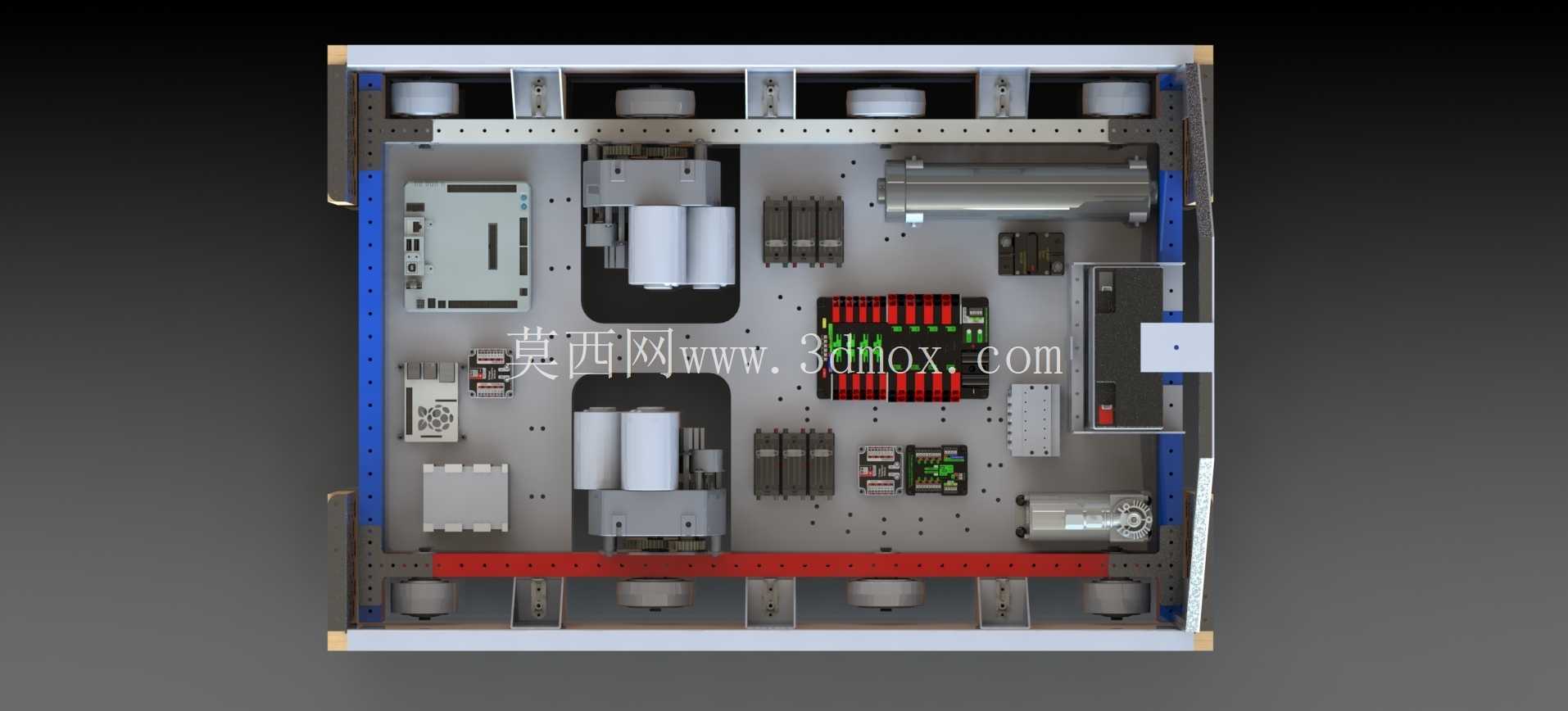

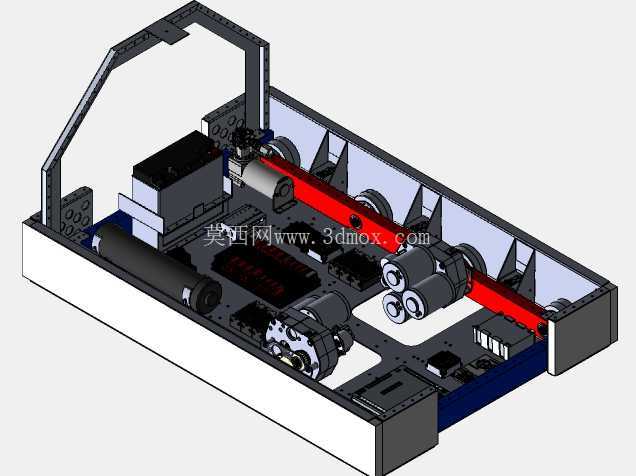

　　整体框架采用标准工业铝型材与方管拼接的结构形式，两侧的木质围板作为安装基准面，既承担内部元件的防护作用，也作为上层功能机构的安装载体，框架内部预留了标准化的安装孔位阵列，可根据不同赛季的任务需求快速加装拾取、投射、攀爬等功能模块，无需重新加工主体框架。传动系统采用对称布局的双电机驱动方案，电机输出端通过减速箱连接驱动轮轴，链条传动路径全程外露但处于框架围板的防护范围内，既避免了赛场异物卡入链条造成传动失效，也能让运维人员直观观察链条的张紧状态、磨损情况，提前排查传动故障。电气元件集中布置在框架中部的绝缘安装板上，走线沿框架内侧的线槽排布，所有电气接口均预留快插接头，更换电控元件时无需重新梳理整束线路。

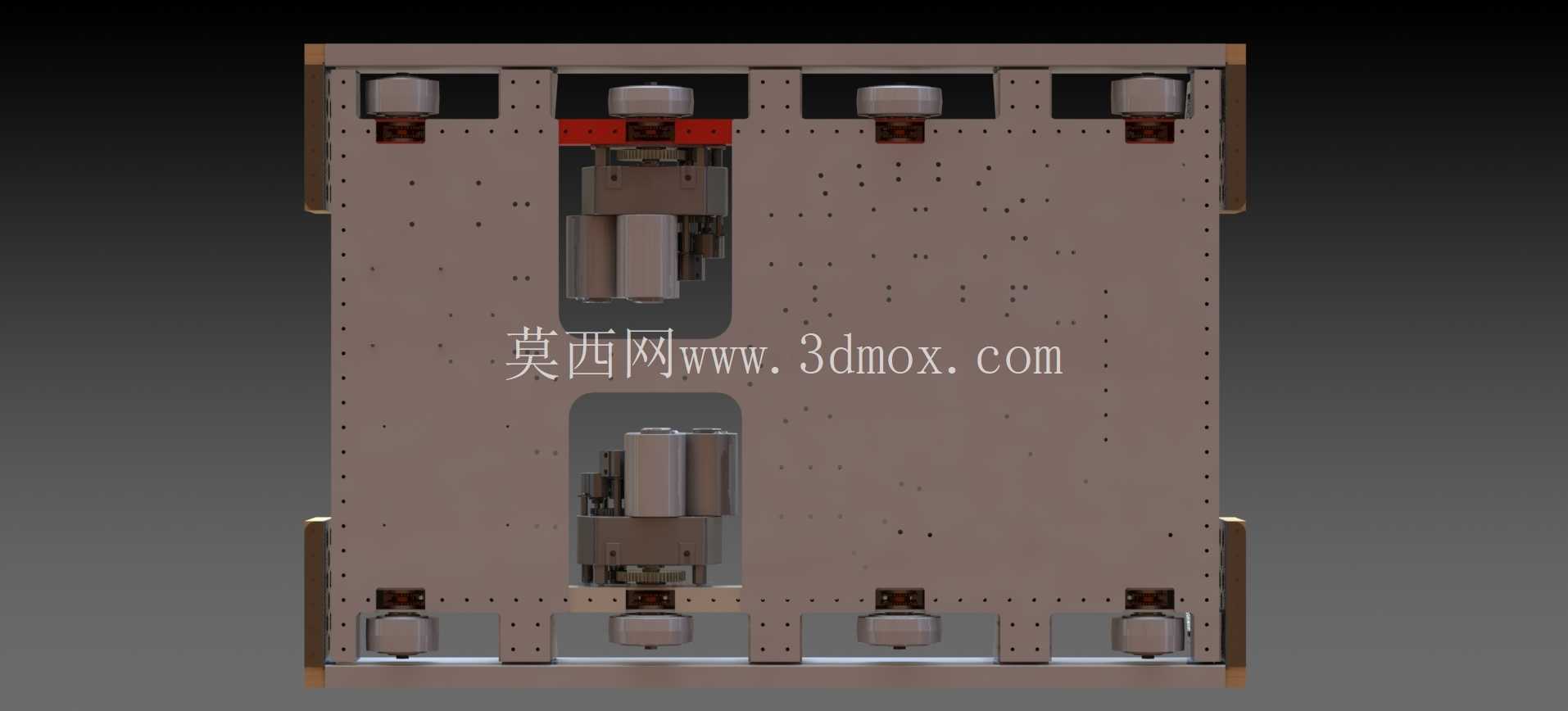

　　框架的提手结构采用折弯成型的金属件，通过螺栓固定在框架两侧的受力梁上，满足机器人搬运、吊装时的受力需求，提手的折弯角度经过人机工程校核，单人搬运时手部受力均匀，不会出现硌手、滑脱的问题。安装边界方面，整体底座的宽度适配FRC赛事规则的尺寸限制，轮距设置保证机器人高速行进时的侧向稳定性，底部离地高度满足跨越赛场障碍的需求，驱动轮的安装座采用可调式结构，可根据场地地面的摩擦系数调整轮组的预紧压力，保证不同场地条件下的抓地力。

　　整个结构除电子元件外，所有机械结构件均采用方管、标准板材加工而成，加工工艺仅涉及激光切割、折弯、钻孔等常规机加工工序，无需开模或特殊定制加工，参赛队伍可利用常规的机加工设备完成所有零件的制作，加工成本可控，零件的替换性强，赛事中出现结构损坏时可快速加工替换件完成修复。框架的受力点经过针对性加强，驱动轮安装位、提手安装位、上层机构安装位均设置了加强筋或加厚连接板，避免机器人碰撞、急停时出现结构变形。传动链条的张紧机构采用偏心轮调节结构，无需拆解传动路径即可通过外露的调节螺栓完成链条张紧度的调整，调节精度可控制在毫米级，保证传动过程中不会出现跳齿、打滑的问题。内部的电池安装位设置了快拆绑带结构，更换电池时仅需松开绑带即可拔出电池，全程无需工具辅助，适配赛事中快速更换电池的需求。
