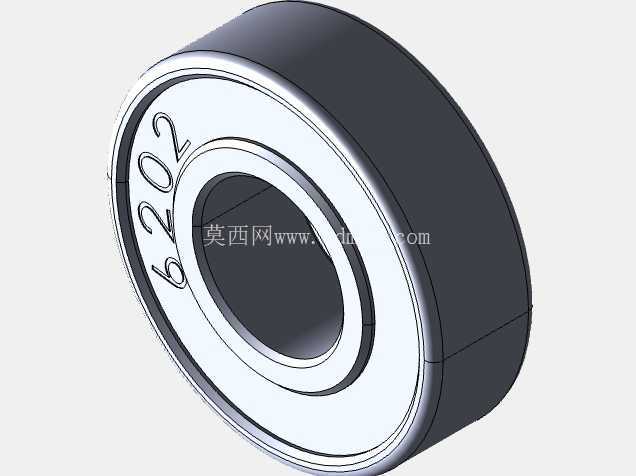

6202型深沟球轴承高精度三维结构模型

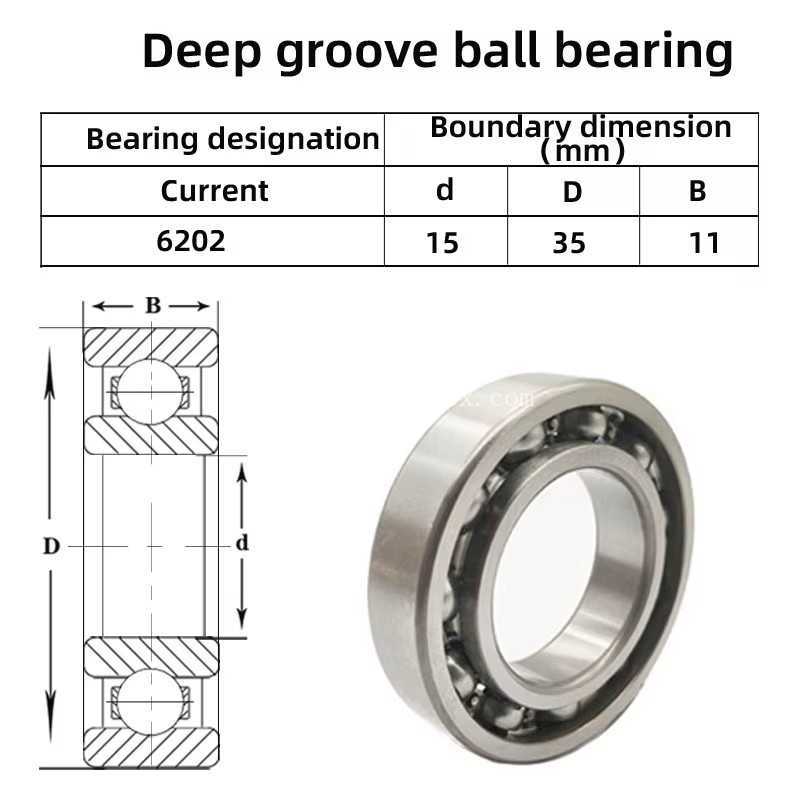

在各类中小型旋转传动机构的设计选型环节，6202规格深沟球轴承是应用覆盖度极高的标准支承部件，从家用小型电机的转子支承，到轻工输送线的从动辊筒安装位，再到小型电动工具的输出轴定位结构，都能见到这类轴承的应用身影。做三维建模时首先要卡准的就是安装边界尺寸，这类轴承的内孔适配15mm直径的轴段，外圈外径匹配35mm的安装座孔，整体装配宽度为11mm，建模时要给内圈与轴的过盈配合、外圈与座孔的过渡配合预留合理的公差建模余量，不能完全按公称尺寸做死结构，否则后续出工程图或者做装配干涉检查时会出现配合逻辑错误。

从结构功能来看，这款带双面铁封的C3游隙版本，主要应对的是有少量粉尘、但无大量液体冲刷的工作场景，双面防尘盖的结构在建模时要注意和内圈外圈的挡边间隙，既不能做的完全贴合导致转动干涉，也不能间隙过大失去防尘挡杂的作用，实际建模中会把防尘盖的扣合槽做在外圈内侧，内圈挡边留出0.1-0.2mm的径向间隙，还原真实的装配状态。C3组游隙的设计是为了适配工作中存在一定温升的工况，比如电机连续运转时内圈随轴发热膨胀量大于外圈，稍大的径向游隙可以避免轴承出现卡滞抱死的问题，建模时不需要把游隙做的可视化夸张，只需要在结构特征上保留保持架与钢球的合理活动空间即可，不需要刻意放大间隙影响模型外观的严谨性。

建模过程中，钢球的排布是还原轴承真实结构的关键，6202轴承单圈共布置8颗公称直径7.938mm的钢球，保持架采用浪形冲压结构，建模时要注意保持架的兜孔弧度要和钢球球面完全匹配，兜孔边缘的冲压圆角也要做出来，不能做成生硬的直角结构，否则渲染或者做剖面展示时会显得非常不专业。内圈和外圈的滚道曲率要严格按轴承设计标准取值，滚道半径略大于钢球半径，保证钢球和滚道是点接触初始状态，承载后形成合理的接触应力面，这部分的曲面建模如果做的不准，后续做有限元受力分析时会出现应力集中的错误结果，误导选型判断。

从实际应用的设计思路来说，选这个型号的轴承时，大多是承受径向载荷为主，同时可以承受少量的双向轴向载荷，适合轴系轴向定位不需要额外复杂结构的场景，比如小型风机的叶轮轴，用两个6202轴承背对背安装就可以完成径向支承和双向轴向限位，不需要额外加止推环或者定位套，能大幅简化整体轴系的结构设计，减少零件数量降低装配成本。建模时还要注意轴承的倒角细节，内圈孔两端、外圈外圆两端的倒角都是按标准做的0.6mm左右的圆弧倒角，这些细节虽然小，但在装配时是引导轴和座孔顺利装入的关键结构，建模时省略这些倒角的话，做装配动画或者干涉检查时会出现边角碰撞的错误，也不符合真实零件的加工工艺要求。

很多新手建模时容易忽略轴承的密封结构细节，这款ZZ结构的双面铁封，防尘盖是和外圈固定在一起的，内圈随轴转动时防尘盖不转，所以建模时要把防尘盖和外圈做布尔合并，和内圈保留合理间隙，不要错误的把防尘盖和内圈连在一起，那样就违背了真实的工作原理。另外5K级别的精度等级，对应的是普通级精度，适合大部分对旋转精度要求不是极高的民用、普通工业场景，不需要做P4、P5级那种高精度的滚道形位公差特征建模，只需要保证整体尺寸符合标准公称值即可，满足常规设备的装配选型、干涉检查、装配演示的使用需求。

在做整机设备的装配建模时，这类标准轴承不需要每次都重新建模，直接调用参数化的标准模型即可，但要注意不同厂家的同型号轴承在防尘盖结构、保持架形式上会有细微差别，通用模型只要保证安装尺寸完全符合国标要求，细节结构做通用化处理就可以满足90%以上的设计场景使用，不需要过度纠结非安装面的细微结构差异，毕竟三维模型在整机设计中主要作用是做装配校验、运动仿真、工程图生成，只要安装边界、核心结构准确，就不会影响整体设计工作的推进。
