适配非防水无刷直流电机的水下机械臂结构

这款水下机械臂的结构设计，核心围绕非防水型无刷直流电机的水下搭载需求展开，在小型水下作业装备的改装、定制场景中有着很高的适配性。很多水下作业场景里，现成的防水推进单元成本较高，而手头存量的常规非防水无刷直流电机如果直接入水会出现短路、腐蚀问题，这套结构刚好解决了电机的搭载密封与推进集成的问题，不需要对电机本身做复杂的防水改造，就能快速组装成可用的水下推进执行单元。

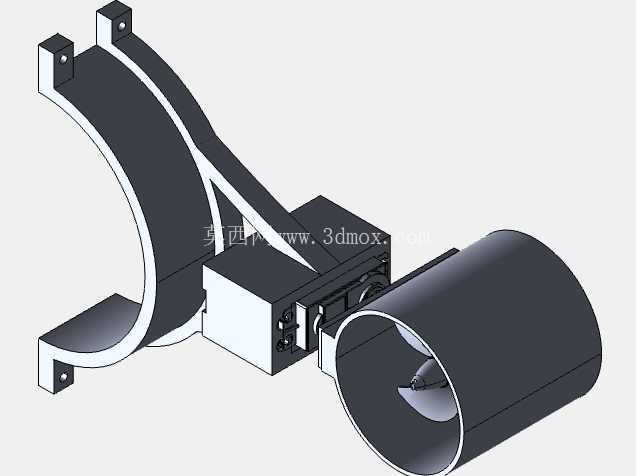

从结构布局来看，整体分为夹持固定段、电机密封舱段、推进集成段三个部分。夹持固定段采用双支耳弧形抱箍结构，两个支耳上预留了同轴的安装孔，既可以通过螺栓锁紧将整套臂体固定在水下机器人、遥控潜器的框架管材上，也可以搭配铰接销轴实现臂体的角度调整，适配不同的推进方向需求。抱箍的弧形内面做了贴合圆管的曲率设计，安装时不需要额外加工适配垫块，就能稳定抱紧直径在常规小型潜器框架常用的管材规格，安装边界上，抱箍开合的调整范围覆盖了常见的20mm到40mm直径的圆管型材，支耳的连接孔位预留了足够的螺栓穿入空间，即使框架管材有轻微的尺寸公差，也能通过调整锁紧力度完成固定。

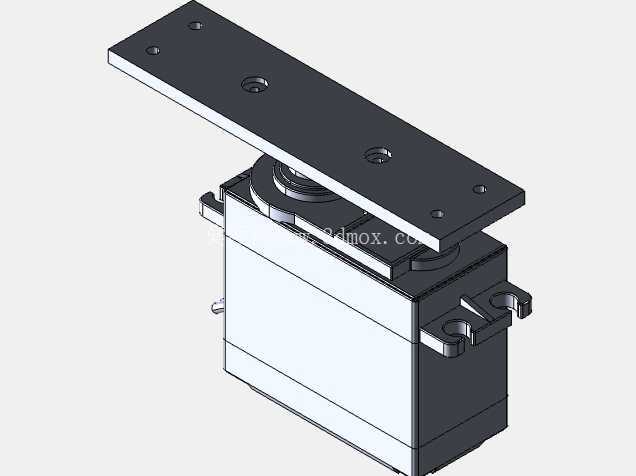

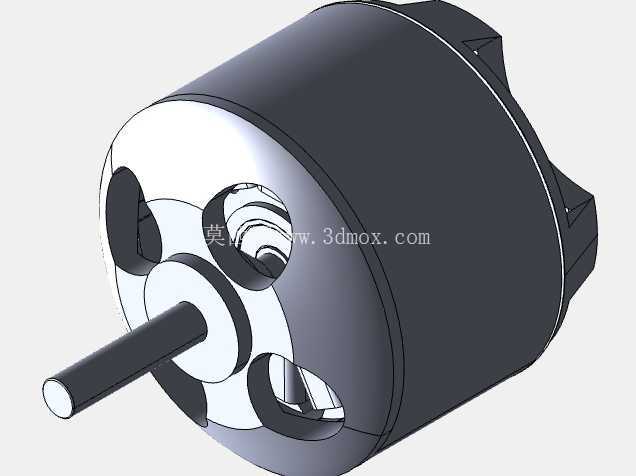

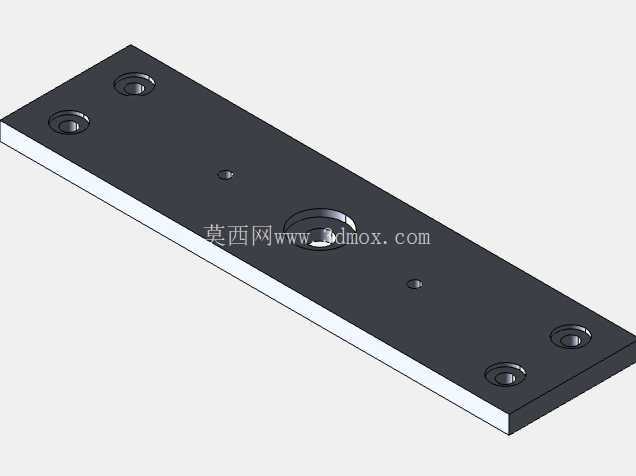

中间的电机密封舱段是整个结构的核心承载部分，舱体采用方形截面的中空结构，一端和抱箍段做了一体化的加强筋连接，避免水流冲击下连接位置出现应力断裂，另一端和推进段的导流筒对接。舱体的内部空腔尺寸完全匹配常规500W级以下的小型外转子无刷直流电机的外形，电机装入后，舱体和导流筒的对接面预留了密封槽，可以放置O型密封圈实现静密封，电机的输出轴从舱体端盖的中心孔穿出，搭配轴用密封圈实现动密封，不需要对电机外壳做灌胶等不可逆的防水处理，后期维护时可以直接拆开舱体取出电机检修更换。舱体的壁厚做了等强度设计，在水流冲击受力大的连接位置加厚，非受力位置适当减薄，控制整体重量的同时保证10米水深范围内的结构强度不会出现变形渗漏。

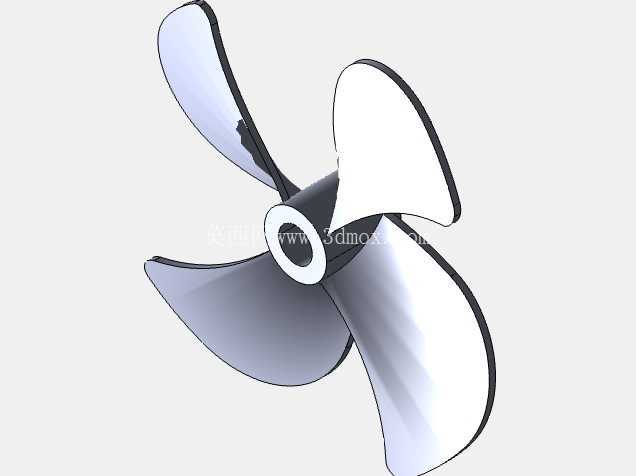

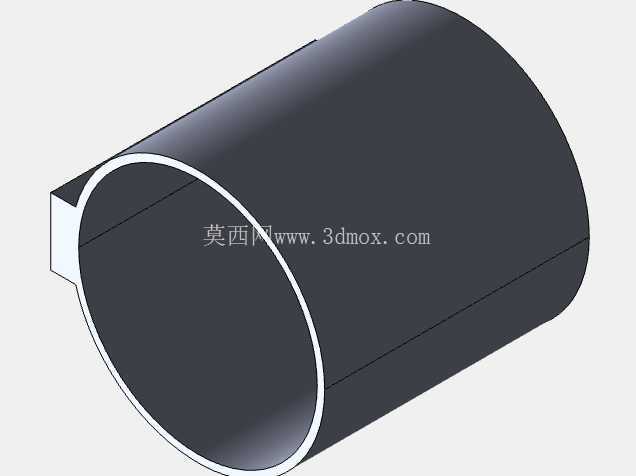

推进集成段采用直筒式导流结构，筒体内径和螺旋桨的回转直径预留了1.5mm的安全间隙，避免螺旋桨旋转时和筒壁发生刮蹭。螺旋桨采用三叶式设计，叶片的翼型做了低水阻优化，在电机额定转速下可以提供足够的正向与反向推力，满足小型水下设备的前进、后退、转向的动力需求。导流筒的前端做了圆弧过渡的导边，能够减少进水端的紊流，提升推进效率，筒壁和密封舱的连接位置做了三个周向均布的加强筋，既保证连接强度，又不会过多阻挡水流。

在实际应用中，这套结构可以直接搭载在小型观察级水下无人机、遥控船模、水下作业爬行器上，作为侧推或者主推进单元使用，也可以多套组合安装，实现多自由度的水下姿态调整。设计时没有采用复杂的一体化密封外壳，而是采用分段拼接的结构，加工难度低，不管是3D打印制作原型件，还是采用尼龙、铝合金材料做机加工成品，都能快速实现，不需要特殊的加工工艺。安装时只需要先将电机固定在密封舱内，接好防水线缆，依次装好端盖密封、螺旋桨、导流筒，再通过抱箍固定到搭载平台上即可，整个装配过程不需要专用工装，普通的结构装配人员就能完成。

考虑到水下环境的腐蚀问题，结构的所有外露面都做了均匀的壁厚设计，后期做阳极氧化或者喷涂防腐涂层时不会出现积液、涂层不均的问题，连接位置的缝隙都做了圆角过渡，避免水中的泥沙、微生物附着堆积造成的腐蚀加速。另外，抱箍的弧形面和安装管材接触的位置预留了粘贴橡胶防滑垫的槽位，安装时贴上橡胶垫既可以提升抱紧力，避免水流冲击下臂体转动移位，也能减少金属结构和管材之间的电化学腐蚀。

从尺寸边界来看，整套结构的总长度控制在小型水下设备的搭载允许范围内，导流筒的外径不会超出常规小型潜器的框架宽度，安装后不会影响设备的其他作业模块，比如摄像头、机械爪的工作空间。结构的重心经过优化，密封舱内的电机安装位置刚好落在整套臂体的重心轴线上，工作时不会因为重心偏移产生额外的扭转力矩，减轻搭载平台的姿态调整负担。
