数控喷涂设备XY双轴直线滑动执行机构

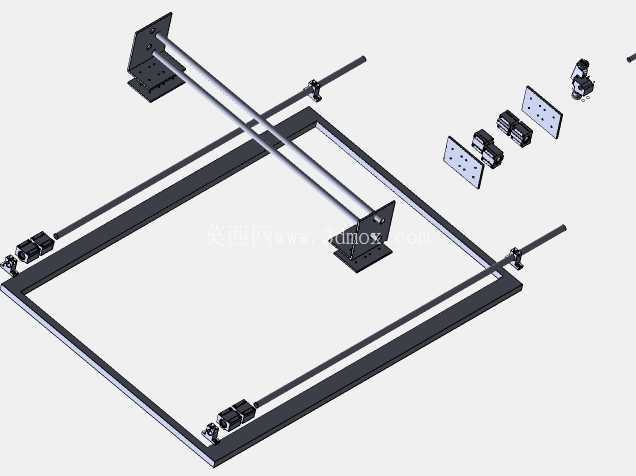

　　这套双轴滑动执行机构，是面向平面类工件表面自动化喷涂作业开发的核心运动承载单元，主要适配中小型数控喷涂设备的作业需求，负责搭载喷涂末端执行器完成工件覆盖范围内的平面轨迹运动，在五金件平面喷涂、小型板材表面涂装、塑胶外壳均匀喷覆这类作业场景中，可替代人工持喷枪的往复动作，保证涂层厚度一致性与作业轨迹的重复精度。从结构布局来看，整套机构采用矩形框架式承载基体，两根平行布置的X向线性导轨作为长行程运动基础，导轨两端通过安装支座固定在框架的两侧边框上，导轨副搭配预压滑块来消除运动间隙，避免高速往复移动时出现的爬行、抖动问题，保证喷涂过程中喷枪移动速度平稳，不会因为速度波动造成局部堆漆、漏喷的缺陷。横跨在两根X向导轨上的Y向运动组件，通过连接座与X轴滑块刚性连接，Y轴同样采用双导轨平行布置的结构，滑块上预留了标准安装孔位，可直接固定喷枪支架、流量阀安装板这类末端执行组件，X轴与Y轴的驱动端均预留了伺服电机或者步进电机的安装法兰位，可根据设备的喷涂速度需求、定位精度要求匹配对应功率的驱动元件，也可根据成本需求替换为同步带传动或者丝杠传动的结构形式。

　　在设计这套机构的时候，首先考虑的是喷涂作业环境的防护需求，因为喷涂车间内存在漆雾飘散、有机溶剂挥发的问题，所以导轨安装位都预留了防尘折布的安装槽位，可在后期装配时加装柔性防护套，避免漆雾颗粒附着在导轨滚道面造成滑块磨损加快、运动阻力增大的问题；其次是安装边界的适配性，整套框架的外轮廓尺寸可根据待喷涂工件的最大幅面调整，X向行程可覆盖1米到2米的常规中小型工件喷涂范围，Y向行程可根据喷枪的喷幅宽度调整，常规配置下Y向行程设置为0.5米到0.8米即可满足单把喷枪的幅面覆盖需求，如果需要更大喷幅也可在Y轴滑块上加装多枪支架来拓展作业宽度。

　　框架的型材选型上，主承载边框采用标准工业铝型材拼接，拼接位置采用角码加定位销的连接方式，既保证框架整体的平面度，也方便后期根据场地需求拆装调整，铝型材表面的阳极氧化层可抵御喷涂环境中有机溶剂的腐蚀，不需要额外做表面防锈处理，降低后期维护成本。运动精度控制方面，X轴与Y轴的导轨安装面在装配时需要做平面度找正，保证两根平行导轨的等高误差控制在0.05毫米以内，避免滑块运行时出现别劲、磨损不均的问题；驱动端的传动部件安装时需要保证同轴度，避免传动过程中出现振动传递到喷枪端，影响喷涂表面质量。

　　在实际设备集成过程中，这套滑动机构的安装基准面为框架底部的四个可调脚杯安装位，可通过调整脚杯高度来找正整套机构的水平度，避免因为安装面倾斜造成滑块运行时负载不均、长期运行出现导轨单侧磨损的问题；电气走线方面，X轴与Y轴的驱动线缆、喷枪的气管与料管都可通过拖链进行规整布置，拖链安装槽在框架设计时已经预留了安装位置，不需要后期额外打孔固定，减少现场装配的工作量。从实际使用场景来看，这套机构除了适配数控喷涂设备之外，也可根据需求调整末端搭载组件，拓展应用到平面工件的点胶、简单的平面搬运、激光打标这类需要平面二维轨迹运动的作业场景中，只需要对应调整驱动电机的参数、更换末端安装支架即可，不需要对主体框架结构做大幅修改，具备较好的通用性。结构设计过程中，特意将所有的安装孔位都设置为标准规格，导轨、滑块、紧固件都采用市面通用的标准件，不需要定制特殊规格的零部件，后期维护更换配件时采购周期短、维护成本低，适合中小型自动化设备厂商快速集成组装，也方便终端使用企业的设备维护人员做日常保养与易损件更换。
