Vex29电子调速器结构三维数模

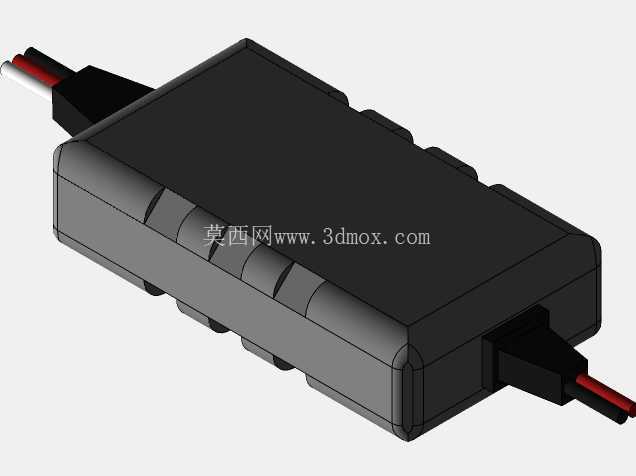

　　在青少年机器人竞赛、小型教育类移动机器人的动力链路搭建中，电子调速器是连接主控单元与驱动电机的核心中转部件，这款Vex29电调的结构设计，完全围绕竞赛场景下的快速拆装、抗磕碰、接线可靠这些实际需求展开。从实际装机的角度看，这类电调通常布置在机器人底盘的侧方安装位或者上层结构的空余槽位，外壳整体做了圆角过渡处理，避免竞赛过程中机器人发生碰撞时外壳棱角剐蹭其他结构件，也能减少外壳受冲击开裂的概率。外壳侧面的分段式凸起筋条，一方面是强化壳体的结构刚度，在受到侧向挤压时不容易发生形变挤压内部电路板，另一方面也能在安装时增加与扎带、安装卡扣的摩擦力，避免机器人高速移动、急停转向时电调发生移位。

　　两端的出线位置做了硬胶应力释放结构，出线端的胶套和壳体一体卡合，比普通直出引线的结构更耐拉扯，在日常拆装、调试接线的时候，不会因为拽动引线导致内部焊盘脱焊，这一点在竞赛现场快节奏调试的场景下非常实用，能减少很多不必要的故障排查时间。从设计思路上看，这款电调的结构没有做多余的异形造型，整体是规整的类长方体形态，长宽高的尺寸控制刚好适配Vex体系内标准的铝型材安装间距，不需要额外做定制的安装支架，用常规的扎带或者标准卡扣就能直接固定在结构件上，安装边界非常友好，不会和周边的电机、电池、主控模块产生空间干涉。

　　壳体上下盖的合模线做在侧面的筋条位置，装配后不会出现明显的凸起，整体外表面平整，贴装散热贴或者固定减震泡棉的时候都能完全贴合，不会因为合模线的凸起导致贴合不牢。实际使用中，这类电调承担的是把主控输出的PWM控制信号转化为电机驱动电流的作用，外壳的密封设计能阻挡竞赛场地里的细小碎屑、灰尘进入壳体内部，避免电路板短路，同时壳体的平整表面也能和金属结构件贴合，辅助散发工作时产生的热量，在连续大负载驱动电机的工况下，能保持工作状态稳定。引线的出线方向做了同向出线的设计，两端的动力线分别朝向壳体的两个对角方向延伸，接线的时候可以顺着底盘的走线槽布置引线，不会出现引线弯折角度过大的问题，也能减少引线占用的安装空间，让整体布线更整洁。

　　壳体边角的大圆角设计，除了抗磕碰之外，在把电调塞进结构件之间的狭小安装位时，不会被棱角卡住，装配的时候能更顺畅地推入到位，降低装配难度。从结构建模的角度看，这款数模完整还原了壳体的所有细节特征，包括筋条的位置、出线胶套的形态、壳体的壁厚变化，在做机器人整体结构装配校验的时候，可以直接导入装配体，检查和周边零件的间隙是否足够，提前预判安装时可能出现的干涉问题，不需要再手动测绘电调的外形尺寸，能节省很多前期结构设计的时间。对于做教育机器人结构设计、竞赛机器人改装的从业者来说，这类精准的结构数模能让整体布局设计更合理，避免因为外购件尺寸偏差导致后期装配时需要反复修改结构件，减少打样迭代的次数。
