38kHz贴片式红外接收器件三维结构

项目分类:通讯工具类 发布时间:2026-01-20 ID:1126603
  • 38kHz贴片式红外接收器件三维结构
  • 38kHz贴片式红外接收器件三维结构
  • 38kHz贴片式红外接收器件三维结构

  在消费电子、智能家居、工业遥控信号传输的各类终端设备里,红外接收器件是实现短距离无线光信号转电信号的核心前端部件,这款38kHz载频的贴片式红外接收头,是目前量产设备里应用占比最高的红外接收规格之一,日常接触到的电视遥控器、空调遥控、智能灯具红外触发、工业设备近场红外调试端口,大多采用这个载频的接收方案,相比插件式封装的同规格器件,SMD贴片版本更适配当前SMT全自动化产线的回流焊工艺,不需要额外的人工插装工序,能大幅降低整机组装的制程成本,也更适配薄型化、紧凑型的终端设备内部空间布局。

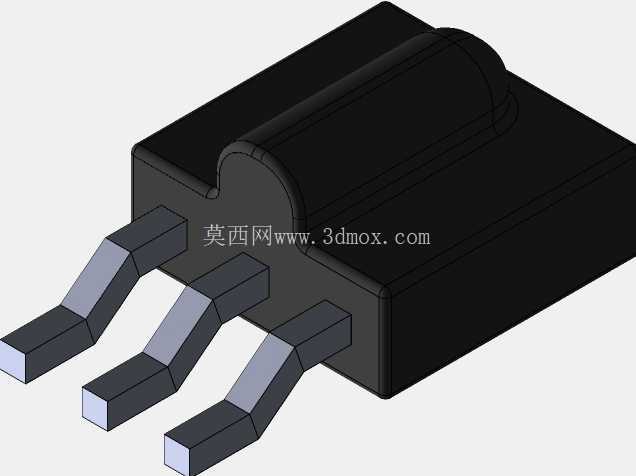

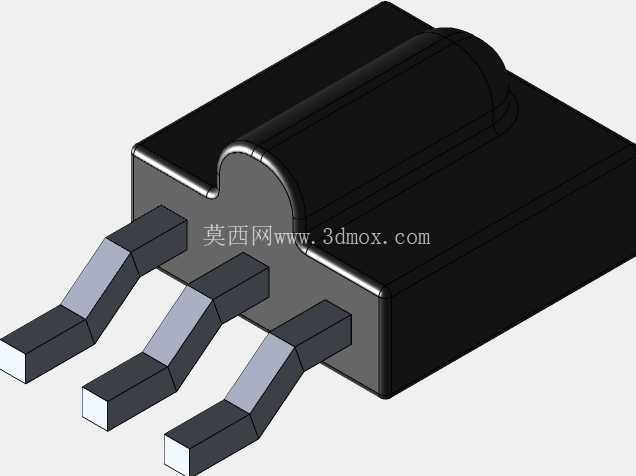

  从结构设计层面看,这款接收头的三维建模完全还原了量产实物的安装边界与外形特征,主体封装采用黑色环氧塑封材质,顶部做了半球形的聚光透镜结构,这个曲面造型不是随意设计的,是经过光学仿真优化的,能够扩大红外信号的接收视场角,常规同规格产品的接收半角可以做到±35度以上,不需要终端设备额外加装导光柱就能覆盖较大的信号入射范围,同时黑色的封装基材本身可以过滤可见光波段的杂波,只允许850nm-940nm波段的红外光透入内部的接收管芯,降低环境光带来的信号干扰。

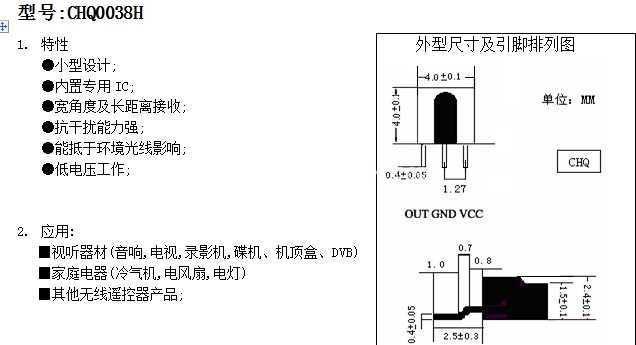

  引脚部分采用了弯折成型的鸥翼式SMD引脚,三个引脚分别对应电源、信号输出、接地功能,建模时严格还原了引脚的弯折角度、伸出长度与焊盘对应位置,引脚的共面度公差控制在0.1mm以内,完全匹配SMT贴装的工艺要求,不会出现贴装偏移、虚焊的问题;封装本体的底部做了平整的贴合面,贴装时可以紧密贴合PCB板面,减少回流焊过程中的器件移位风险,同时本体侧面的分型线、塑封工艺带来的细微结构特征都在模型里做了还原,能直接用于整机的结构干涉检查。在实际设备选型做结构堆叠时,很多结构工程师容易忽略红外接收头的安装高度与周边器件的遮挡问题,这款模型的尺寸精度可以直接导入整机装配体,模拟接收头的安装位置与周边壳体开孔的对位关系,提前确认透镜中心与壳体红外开窗的同轴度,避免出现组装后信号接收角度不足、遥控距离变短的问题;同时模型也可以用于PCB封装的协同校验,核对引脚间距与PCB焊盘的匹配度,减少制版后的贴片适配问题。

  不同于通用的接插件模型,这款红外接收头的结构细节完全对标量产的工业级器件,封装本体的棱角过渡、引脚的厚度与弯折R角都和实物一致,做设备结构评审时,可以直接用这个模型做装配模拟,不需要额外调整尺寸比例;在做产品的EMC防护设计时,也可以依托这个模型的结构,预留屏蔽罩的安装空间,或者规划周边滤波电容的摆放位置,因为红外接收头属于小信号敏感器件,周边的电源干扰、高频辐射都会影响接收灵敏度,精准的三维模型能帮助工程师在设计阶段就规避器件布局冲突的问题。另外,这款贴片式接收头相比传统插件型号,整体安装高度更低,在便携式消费电子、薄型智能家居面板里的适配性更强,不需要在PCB上做开孔避让,能简化PCB的制程工艺,模型里还原的本体高度、引脚伸出长度参数,都可以直接作为结构设计时的尺寸依据,不需要反复对照规格书核对安装边界,大幅提升结构设计阶段的效率。
