Nema17步进电机扁平安装固定支架

在小型自动化设备、桌面级数控装置、3D打印运动模组以及各类轻载直线滑台的搭建过程中，步进电机的安装固定精度直接决定了整套传动系统的运行稳定性，Nema17规格步进电机作为桌面级工控领域应用最广泛的动力元件之一，其安装支架的结构合理性往往是很多结构设计人员容易忽略的细节。这款扁平式安装支架正是针对Nema17步进电机的安装需求设计，整体采用平板式冲压成型结构，没有多余的凸起结构，能够在紧凑的安装空间内完成电机的可靠固定，尤其适合安装空间厚度受限、对Z向安装尺寸有严格限制的设备场景。

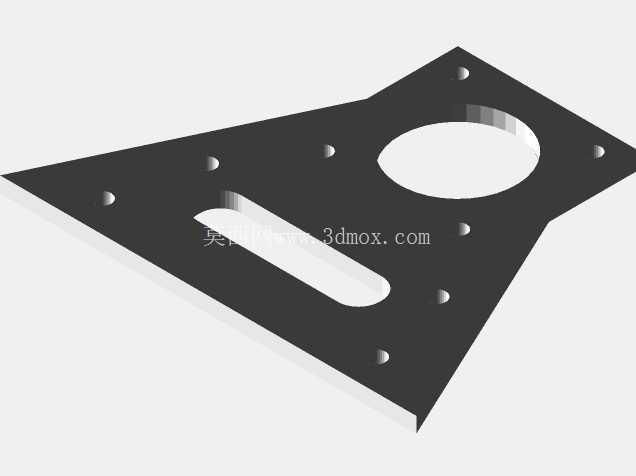

从结构设计逻辑来看，这款支架没有采用传统的L型折弯立式安装结构，而是选择了三角形轮廓的平板式布局，这种设计首先在材料利用率上有明显优势，平板结构可以直接通过板材切割或冲压成型，不需要额外的折弯工序，加工过程中不会因为折弯角度误差带来安装面的形位公差偏差，能够更好保证电机安装面的平面度。支架上预留的大尺寸圆形开孔是电机本体的让位结构，安装时Nema17步进电机的前端定位轴颈可以直接穿过该孔，与传动端的同步轮、联轴器或者丝杠直接对接，不需要额外预留电机本体的下沉空间，进一步压缩了整套传动组件的轴向安装尺寸。

安装孔位的布局完全匹配Nema17步进电机的标准安装孔距，支架上对应电机固定的四个孔位位置公差控制在0.1mm以内，能够保证电机安装后输出轴的中心位置与设计基准完全重合，避免因为孔位偏差导致电机安装出现别劲、运行过程中产生额外径向载荷的问题。除了电机固定孔之外，支架上还预留了四个设备安装孔，用于将整个支架连同电机固定在设备的安装基板或者型材框架上，这四个安装孔的位置分布在支架的三个角点区域，三角形的固定点位布局相比矩形四点固定拥有更好的抗倾覆能力，即使电机运行过程中产生小幅振动，也不会因为固定点的受力不均出现支架松动的情况。支架上额外设计的长条形腰型孔，主要用于安装过程中的位置微调，当电机与传动端的同步带需要张紧、或者联轴器对接需要调整同轴度时，可以稍微松开固定螺丝，沿着腰型孔的长度方向微调电机的整体位置，调整到位后再锁紧螺丝即可，不需要重新加工安装孔，大幅降低了现场装配的调试难度。

从安装边界来看，这款支架的整体厚度可以根据负载需求选择2mm到4mm的冷轧钢板或者铝合金板材加工，平板式结构的最大优势就是安装完成后，支架整体完全贴合安装基准面，不会像折弯支架那样在折弯处存在应力集中的问题，在电机频繁正反转、存在冲击载荷的使用场景下，平板结构的抗疲劳性能更优。在实际选型使用过程中，需要注意安装面的平面度，如果安装基板存在明显的平面度偏差，强行锁紧螺丝会导致支架出现轻微形变，进而带动电机输出轴出现偏角，影响传动系统的使用寿命，因此在装配前需要对安装基准面进行简单的平面度校验，保证支架安装后不存在强制形变。

在实际应用场景中，这类扁平支架除了用于常规的直线滑台电机固定之外，还可以用于小型传送带的驱动端电机安装、桌面级机械臂的关节动力固定、小型点胶设备的送料机构动力安装等场景，因为其结构紧凑、安装占用空间小，很多对设备体积有严格要求的桌面级工控设备都会优先选择这类平板式安装支架。设计这类支架的三维模型时，需要重点关注各个孔位的位置公差，尤其是电机安装孔的中心距必须严格匹配Nema17电机的31mm标准安装孔距，让位孔的直径需要略大于电机前端定位凸台的直径，保证电机安装时定位凸台可以顺利穿过，不会出现干涉。腰型孔的长度一般设置在10mm到15mm之间即可，过长会降低支架的整体结构强度，过短则无法满足张紧调节的行程需求。

很多设计人员在做这类支架的结构设计时，容易忽略安装孔的沉头设计，如果采用螺丝从支架正面穿入固定电机的方式，需要在支架背面加工对应深度的沉头孔，保证螺丝锁紧后螺丝头不会突出支架表面，避免支架安装时因为螺丝头突出无法完全贴合基准面，带来安装精度偏差。如果采用从电机侧穿入螺丝、在支架背面锁螺母的固定方式，则需要在支架对应位置预留螺母让位槽，或者直接采用焊接螺母、压铆螺母的设计，减少装配时的零件数量，提升装配效率。这款支架的三角形轮廓设计也充分考虑了安装时的操作空间，三个角点的固定孔位置都预留了足够的扳手操作空间，锁紧螺丝时不需要特殊的窄型扳手，普通的内六角扳手或者开口扳手就可以完成锁紧操作，进一步降低了装配的操作难度。
