LX-16A直流电机配套U型安装固定支架

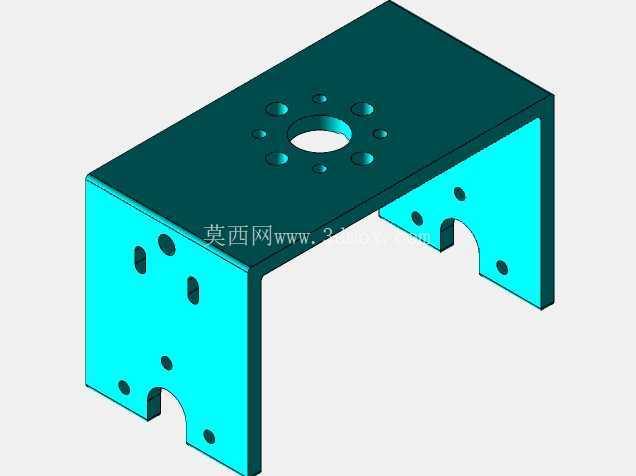

　　在小型桌面级自动化执行机构、教育类机器人关节模组、微型传动实验平台的搭建过程中，直流电机的安装固定精度直接决定了整套传动链路的运行稳定性，LX-16A直流电机作为小扭矩输出场景下常用的动力元件，其配套的U型安装支架是保障电机输出轴与负载端同轴度、抵消运行径向窜动的核心结构件。这款U型支架采用双侧立板加顶部安装平面的一体式弯折结构，区别于传统分体式拼接的电机固定座，整体结构无额外拼接接缝，在承受电机启停瞬间的反向冲击载荷时，不会出现拼接位松动、立板外张的问题，能长期维持安装位的形位公差。

　　从实际安装边界来看，支架顶部平面预留的环形阵列安装孔，可适配标准舵机盘、微型同步带轮的安装孔位，中心通孔刚好避让电机输出轴的伸出端，不会出现轴端与支架平面刮蹭的情况；两侧立板下半部分设计的半圆避让缺口，是为了匹配LX-16A直流电机的端盖外圆轮廓，安装时电机端盖可直接卡入缺口完成预定位，无需额外扶持即可拧入固定螺丝，大幅提升装配效率。立板上分布的多组腰型孔与圆孔组合，一方面可通过腰型孔调整电机的轴向安装位置，适配不同厚度的传动连接件，比如当输出端需要加装联轴器、编码盘时，可顺着腰型孔微调电机位置，避免出现轴端顶死或者配合间隙过大的问题；另一方面不同位置的圆孔可兼容不同规格的紧固件，既可以用M3螺丝完成电机本体与支架的锁固，也可以通过预留孔位将整个支架总成固定在铝型材框架、亚克力安装板或者3D打印的设备基座上。

　　设计过程中充分考虑了小型设备的空间占用问题，支架整体宽度控制在双列轴承座的最小安装间距范围内，不会占用过多的设备内部横向空间，立板的高度刚好让电机本体完全容纳在两侧立板之间，既可以通过立板阻挡外部杂物磕碰电机外壳，也能避免电机运行时的导线被运动部件剐蹭。在实际应用场景里，这款支架除了配套LX-16A直流电机使用外，也可作为小型舵机、微型减速电机的通用固定座，在小型机械臂关节处，支架可同时承担电机固定和关节连接的作用，顶部平面可直接固定机械臂的上臂连杆，两侧立板通过销轴与下臂支座铰接，无需额外设计关节转接件，简化了整套关节结构的零件数量。

　　从受力角度分析，支架的弯折处做了小圆弧过渡处理，避免了直角弯折带来的应力集中问题，即使在电机频繁正反转、输出扭矩达到额定上限的工况下，弯折位置也不会出现金属疲劳开裂的情况；立板上的安装孔边缘都做了去毛刺处理，紧固件锁固时不会出现孔边崩裂、螺丝滑牙的问题。在做三维结构适配时，这款支架的安装基准面统一，顶部平面与两侧立板的垂直度公差控制在0.1mm以内，安装后电机输出轴与顶部安装平面的平行度可以得到有效保障，不会出现带轮偏磨、联轴器偏心的问题，能有效降低传动过程中的噪音和振动损耗。对于做小型自动化设备开发、机器人竞赛参赛结构设计的工程师来说，这类标准化的U型电机支架可以直接套用在结构方案中，无需从零开始设计电机固定结构，能大幅缩短结构设计周期，同时标准化的安装尺寸也方便后续的设备维护和零件替换，不用为单台设备定制特殊规格的固定件。
