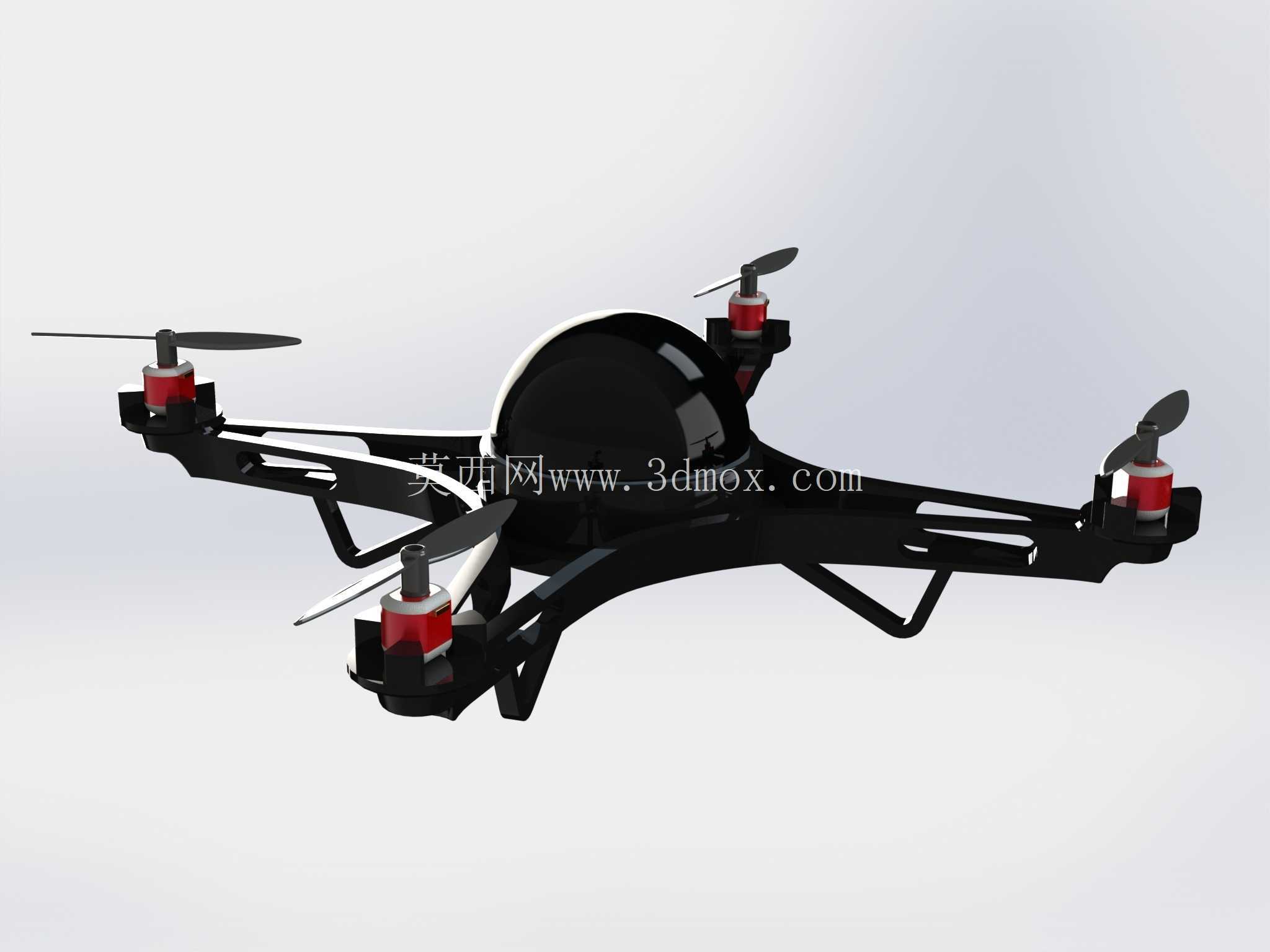

轻量化一体成型四旋翼航拍飞行器结构

这款四旋翼飞行器的机架采用一体镂空式结构设计，核心思路是在保证机臂结构刚度的前提下尽可能降低整机自重，抵消动力系统带来的额外负载。从结构布局来看，四个机臂沿中心主机身呈X型对称分布，每个机臂末端预留了标准的动力单元安装位，可适配常规尺寸的无刷电机与螺旋桨组件，安装孔位采用同轴定位设计，能保证电机输出轴与机臂平面保持垂直，避免飞行过程中出现动力倾角偏差导致的姿态偏移问题。

在实际应用场景中，这类结构的四轴飞行器可适配低空航拍、小范围场地巡检、轻型载荷投送等多种作业需求，中心机身区域预留了飞控板、电池、图传模块的分层安装空间，不同功能模块的安装位做了物理分隔，可减少电子元件之间的信号干扰，同时布线槽沿机臂内侧的镂空筋条布置，能避免飞行过程中线材晃动剐蹭螺旋桨，提升整机运行的可靠性。

从结构强度设计角度考量，机臂部分采用变截面筋条布局，靠近中心机身的连接位置筋条厚度更大，向末端延伸过程中逐步做减薄处理，既可以抵消飞行时电机转动带来的共振传导，也能在发生意外坠机时让机臂末端先发生溃缩吸能，保护中心区域的核心电子元件不受损坏。机臂与中心机身的过渡位置做了圆弧倒角处理，避免应力集中导致的结构断裂，日常作业中频繁起降带来的振动载荷可以通过圆弧过渡区域均匀分散到整个机架结构上，不会出现局部应力过载的问题。

安装边界方面，中心机身的上层预留了通用相机挂载的安装孔位，可适配常见的轻量化航拍相机与云台组件，挂载位的重心与整机重心保持在同一垂直线上，不会因为挂载额外设备导致整机重心偏移影响飞行稳定性。电池安装位设计在机身中心下层位置，采用滑轨式限位结构，可快速更换不同容量的电池，同时调整电池前后位置即可快速校准整机重心，适配不同重量的挂载设备。起落架部分与机臂下方的安装位直接连接，突出机身底部一定高度，既可以在降落时缓冲地面冲击，也能为下方挂载的云台相机留出足够的安全空间，避免起降过程中镜头剐蹭地面。

从实际使用的角度出发，这类镂空结构的机架在户外作业时能有效降低风阻，对称式的布局让飞控系统的姿态调整算法更易适配，不需要额外做复杂的动力参数校准。每个机臂末端的电机安装位都预留了电调的安装卡槽，电调可直接固定在机臂末端靠近电机的位置，缩短动力线的走线长度，减少线路损耗，同时飞行过程中螺旋桨产生的下行气流可以直接为电调与电机散热，避免长时间飞行导致的动力系统过热问题。整机的装配逻辑采用模块化设计，单个机臂如果发生损坏，可单独拆卸更换，不需要更换整个机架，降低日常维护的成本。
