带折叠机械臂的四旋翼载货作业无人机

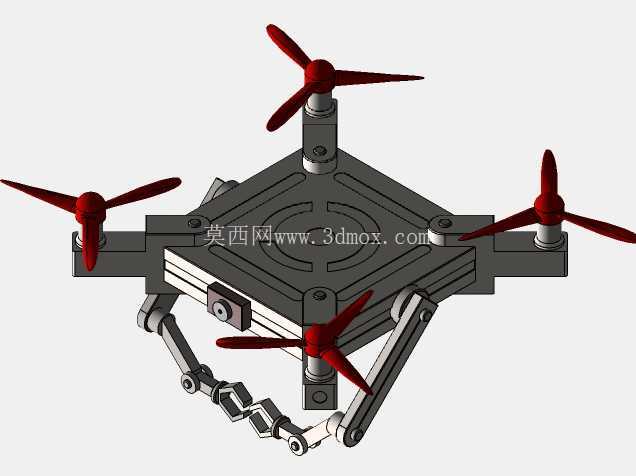

　　这款带作业机械臂的四旋翼飞行器，核心定位是解决末端配送、低空短途载运、特殊场景取放物的作业需求，区别于普通航拍类无人机，其结构设计从一开始就围绕载物作业的工况展开。从结构布局来看，四组旋翼呈十字对称分布在主机身四个端点，旋翼支臂采用一体化刚性连接设计，没有额外的折叠收放结构，目的是保证带载飞行时的机身刚性，避免支臂形变带来的飞行姿态偏移，旋翼端的动力座预留了足够的散热间隙，搭配大螺距的红色螺旋桨，能够在挂载额外机械臂与负载的情况下提供充足升力，单组旋翼的升力冗余设计达到额定负载的1.5倍，应对机械臂动作带来的瞬时重心偏移也能保持姿态稳定。

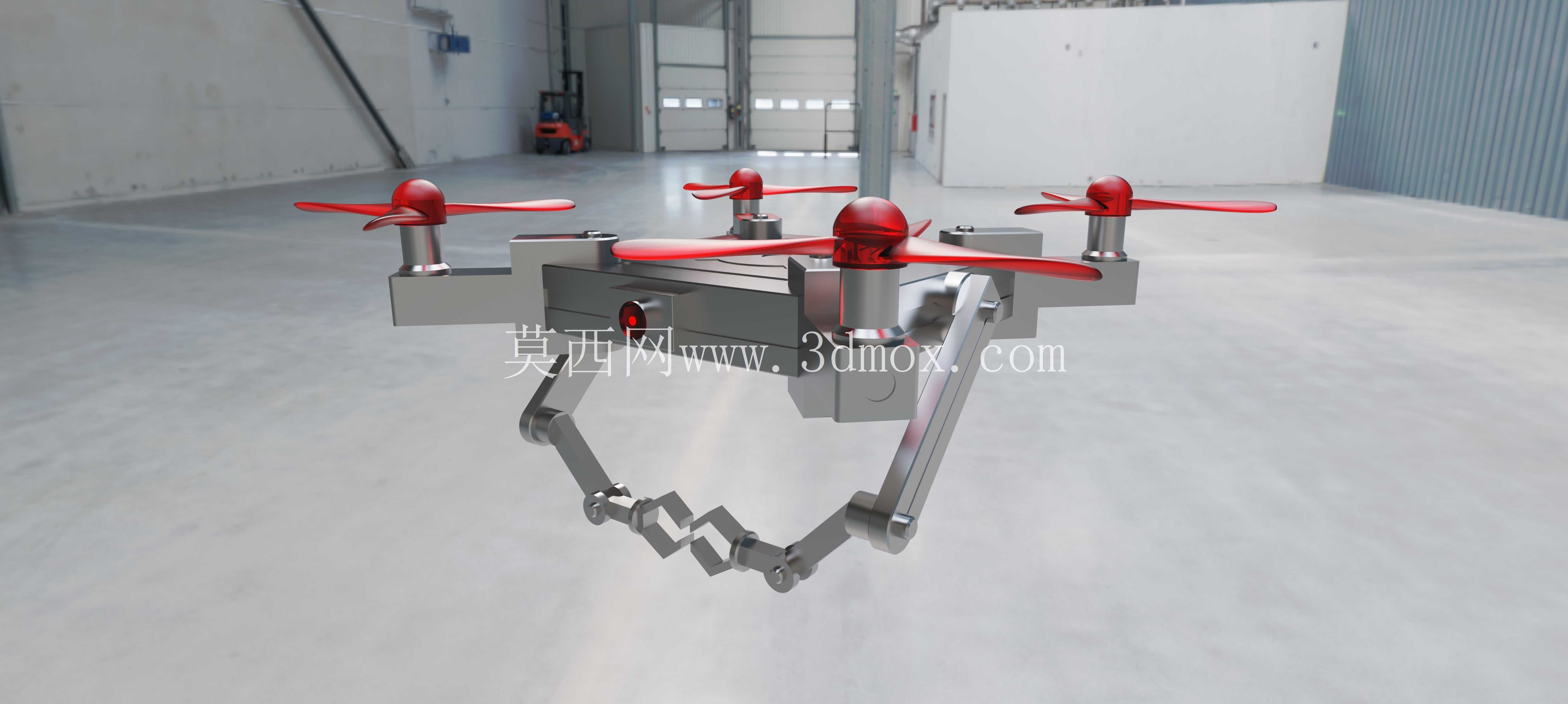

　　机身下部挂载的多关节折叠机械臂是这款设备的核心功能部件，机械臂采用平行四边形连杆加铰接关节的结构，非作业状态下可以折叠收起到机身下部的收纳空间内，不会额外增加过多飞行风阻；作业状态下可向下展开，末端预留了标准的执行器安装接口，可根据作业场景更换夹爪、吊钩、磁吸头等不同末端工具，机械臂的关节处采用中空走线设计，所有动力线缆与信号线缆都从连杆内部穿过，避免飞行过程中线缆晃动带来的风阻与缠绕风险。从实际应用场景来看，这类设备可适配厂区内部的小件物料转运，比如跨车间的精密零件、样品传送，无需占用地面通道资源，也能适配高层楼宇的末端配送场景，直接通过机械臂完成阳台、窗口位置的物品取放，无需人员下楼取件；在应急场景下，还可挂载小型救援物资完成狭窄区域的精准投送，比如地震废墟周边的药品、通讯设备投送，相比普通无挂载的无人机，它不需要依赖地面人员接应，可自主完成物品的放置与拾取动作。

　　设计过程中，重心匹配是核心考量点，机械臂的安装基座位于整机重心的正下方，机械臂全行程动作时的重心偏移量被控制在旋翼动力的可调节阈值内，不会因为臂架伸展导致整机侧翻；机身内部的飞控模块安装位置做了减震处理，隔离机械臂动作时传递的振动，避免振动影响飞控传感器的检测精度。机身的整体尺寸控制在常规四旋翼工业无人机的常规区间，旋翼展开后的外接圆直径控制在450毫米左右，可适配常规的楼宇窗口、厂区通道的通行边界，机械臂完全展开后的垂直向下长度为280毫米，作业时可在不贴近障碍物的情况下完成物品取放，给旋翼预留足够的安全距离，避免桨叶触碰墙面或者其他障碍物。结构材质选择上，主机身框架与机械臂连杆都采用高强度低密度的铝合金材质，关键铰接位置采用耐磨铜套作为转动副，兼顾结构强度与整机重量控制，电池仓位于机身重心位置上方，更换电池时不会影响整机的重心平衡，电池仓采用快拆结构设计，可在短时间内完成电池更换提升作业效率。旋翼的防护设计上，桨叶末端预留了轻微的上翘角度，既能够提升桨叶的气动效率，也能在轻微触碰障碍物时避免桨叶直接卡滞。机械臂的每个关节都设置了机械硬限位，避免臂架过度伸展碰到旋翼或者机身部件，关节驱动采用微型伺服减速电机，位置控制精度可达到毫米级，能够精准完成小尺寸物品的夹取与放置动作。

　　在载物能力设计上，机械臂的额定夹持负载为500克，整机除自身设备外的额外载重量可达到1千克，足够覆盖绝大多数小件配送、样品转运的需求；飞控系统内置了机械臂动作的姿态补偿算法，当机械臂伸展、夹取物品导致重心变化时，飞控会自动调整各个旋翼的转速差，抵消重心偏移带来的姿态倾斜，保证飞行过程的平稳性。机身前部预留了视觉传感器的安装位，可搭配视觉模块实现物品识别、精准定位，配合机械臂完成自主取放作业，不需要人工全程遥控操作。从安装边界来看，整机收纳后（机械臂折叠状态）的高度仅为120毫米，可放入常规的工业无人机收纳箱中，转场运输十分方便，机械臂的基座采用快拆螺丝与机身连接，可根据作业需求快速拆卸机械臂，切换为普通载物无人机使用，拓展不同的作业场景。
