工业级级联式垂直输送升降梯结构设计

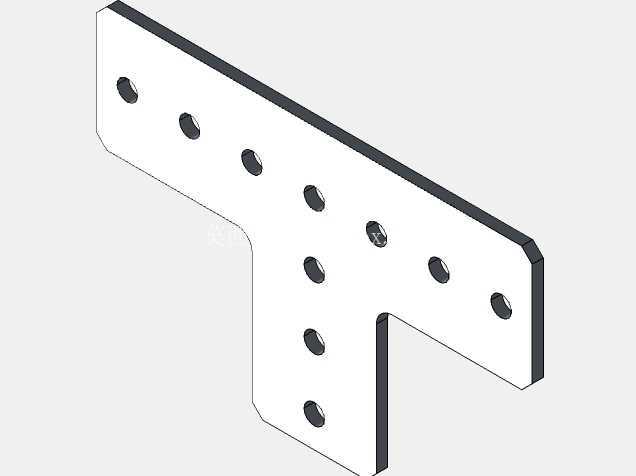

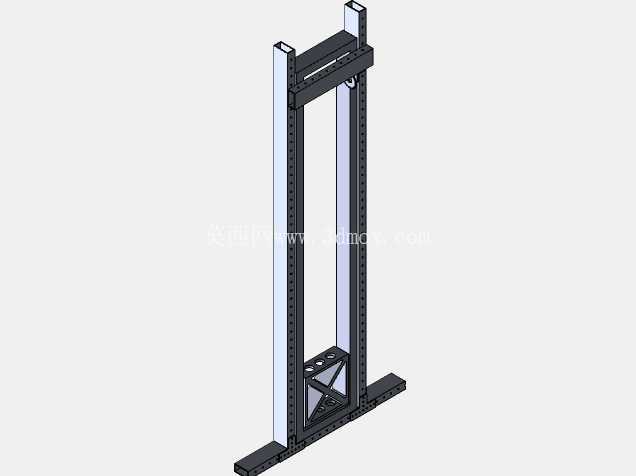

在多层工业厂房、立体仓储库区、小型作业站点的垂直物料转运场景里，常规大尺寸电梯往往存在安装空间冗余、成本过高、适配性不足的问题，级联式升降结构正是针对这类窄空间、固定行程、轻中载荷的垂直输送需求开发的专用设备。不同于通用曳引式电梯的复杂井道配套要求，该级联式升降梯采用双立柱导轨架作为核心承载基体，两根平行布置的C型或矩形截面立柱沿垂直方向延伸，立柱全长预制等间距安装孔位，既可以根据现场实际安装高度灵活裁切调整总行程，也能为导向组件、限位装置、驱动挂载点提供标准化的安装基准，无需在现场额外进行复杂的焊接或二次加工，大幅压缩现场安装的调试周期。

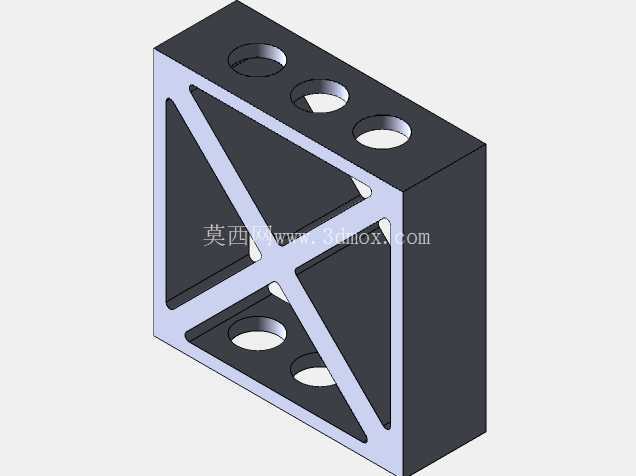

从结构功能逻辑来看，该升降梯的级联特性体现在承载平台与导轨的配合方式上，平台两侧的导向滑块嵌套在立柱导轨型面内，沿垂直方向做直线往复运动，级联式的传动布局可以将驱动单元的输出力沿立柱方向均匀传导，避免单侧受力导致的卡滞、偏磨问题。平台本体采用框架式焊接结构，底部设置交叉加强筋来提升整体抗弯刚度，即使在偏载放置物料的工况下，平台台面的变形量也能控制在允许范围内，保证放置在台面上的工装、物料、周转箱不会因为台面倾斜出现滑落风险。

设计阶段首先要明确的是安装边界条件，该结构的底部安装底座为水平延伸的支撑脚，通过膨胀螺栓与地面硬化层固定，底座与立柱之间设置三角加强筋来抵消立柱受到的倾覆力矩，不需要额外搭建混凝土井道，仅需要在垂直方向预留对应行程的无遮挡空间即可完成部署，整体占地宽度仅略大于平台宽度，对于车间边角位置、仓储货架之间的狭窄通道有极强的适配性。立柱的截面选型需要匹配额定载荷重量，轻载工况下可以选用铝合金挤压型材降低整体自重，中载工况则更换为碳钢焊接矩形管并做表面喷塑处理，兼顾结构强度与防腐耐用性。

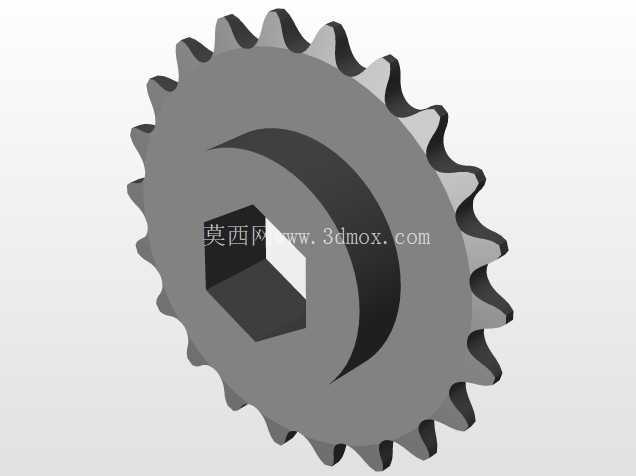

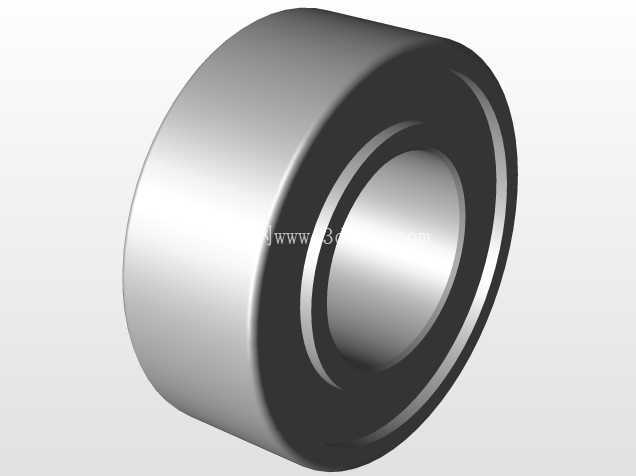

导向系统的设计直接决定了升降运行的平稳性，每侧立柱与平台之间配置多组导向轮或滑块，上下导向点的间距经过优化，在平台运行到最高位置时，依然有足够的导向啮合长度，避免平台出现晃动或窜动。驱动单元的挂载位置可以根据现场条件选择顶部挂载或底部侧装，级联传动的布局可以让传动链条或丝杠的受力始终沿垂直方向，减少侧向分力带来的传动损耗。限位装置分别布置在行程的上下极限位置，采用硬限位与软限位双重防护，当平台运行到预设极限位置时，先触发电气限位切断动力输出，若电气限位失效则机械硬限位块会阻挡平台继续运行，避免出现冲顶或蹲底的安全事故。

在实际应用中，这类级联式升降梯可以对接不同高度的生产线输送带、仓储货架层、作业操作平台，完成工件、周转物料、工装夹具的层间转运，相比人工搬运大幅提升垂直输送效率，也避免了人工攀爬搬运带来的安全风险。结构上的模块化设计让后期维护变得简单，导向滑块、传动部件、限位开关都采用标准件，出现磨损时可以快速更换，不需要对整体结构进行拆解。平台的台面尺寸可以根据实际输送的物料规格进行调整，不需要改动立柱与底座的核心结构，拓展性极强。针对不同的使用场景，还可以在平台周边加装安全护栏、安全门联锁装置，当安全门未关闭时设备无法启动，进一步提升使用过程中的安全性。整体结构没有冗余的复杂部件，所有受力路径都经过清晰的规划，立柱承担主要的垂直载荷与倾覆力矩，底座将载荷均匀传导到地面，平台承担物料的承载重量，传动系统负责动力的传递，各部件分工明确，在保证结构强度与运行可靠性的前提下，尽可能压缩了整体制造成本与安装难度，非常适合中小规模生产场景下的固定行程垂直输送需求。
