电动剪叉式箱体升降输送载台结构

这款剪叉式升降载台的设计初衷，是解决生产车间内不同高度工位间的箱体物料转运、接驳与高度适配问题，常见于装配线旁的物料缓存、包装工位的高度调节、仓储区的料箱中转场景，替代传统的固定高度料架或人工搬抬调整高度的作业方式，降低作业人员反复弯腰取放料的劳动强度，同时适配不同高度的自动化输送线对接需求，避免因工位高度差导致的物料卡滞、转运效率低下问题。

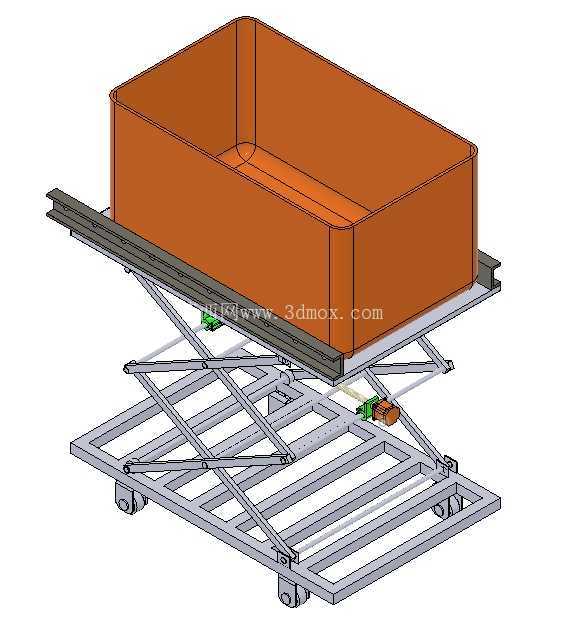

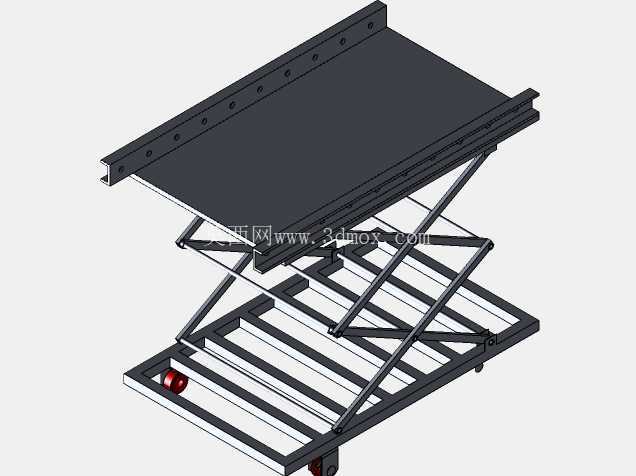

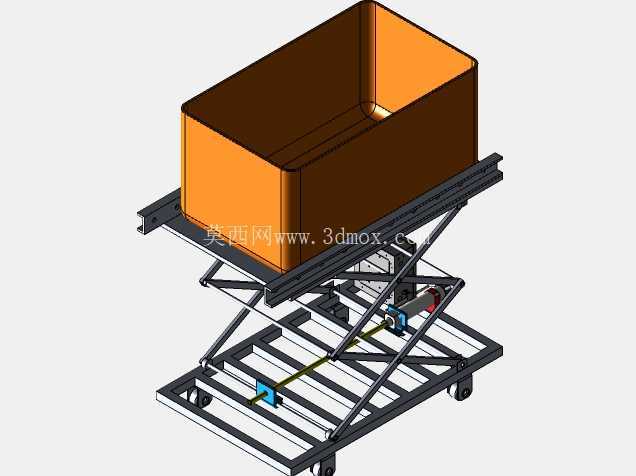

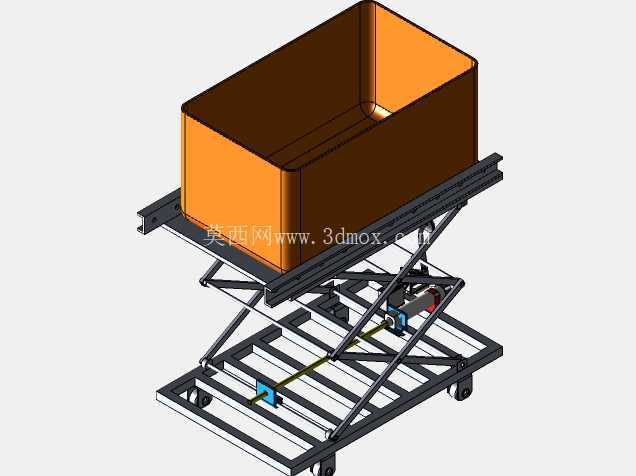

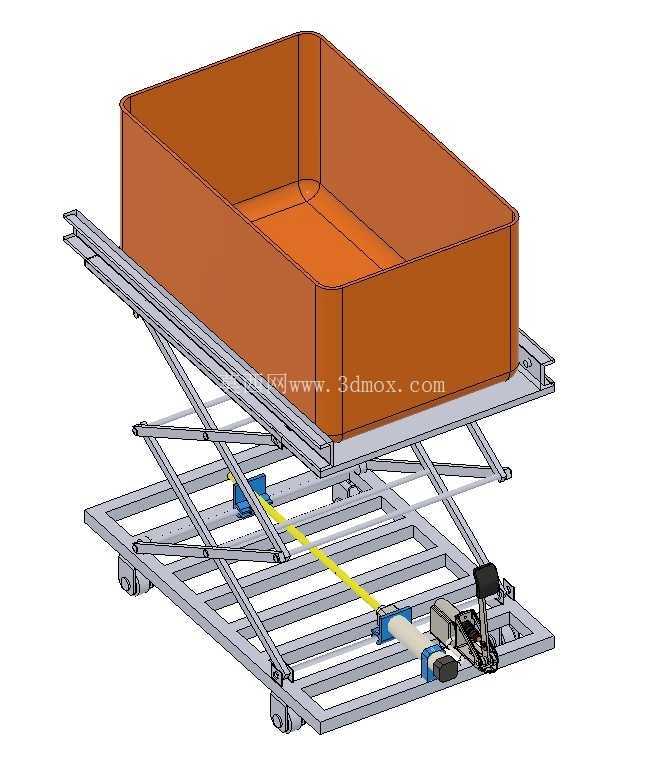

从结构设计逻辑来看，整机采用下置固定底座加中层剪叉臂组加上部载物平台的三层架构，底座框架采用标准矩形钢管焊接成型，底部预留脚轮安装位与固定地脚的安装孔，既可以作为固定工位的升降台使用，也可以加装脚轮后作为移动式升降转运车使用，底座框架内部预留了驱动组件的安装空间，将电动推杆、传动连杆、导向部件全部集成在底座框架内部，避免外露结构在车间使用过程中积尘、被杂物卡滞，同时降低整机的重心，提升升降过程中的稳定性。剪叉臂组采用对称双组剪叉连杆结构，每组剪叉臂由两根等长的矩形钢管通过中部铰接销轴连接，剪叉臂的下端一侧通过铰接座固定在底座框架上，另一侧安装有导向滚轮，可沿底座框架上的导向滑槽做水平滚动，剪叉臂的上端同样采用一侧铰接、一侧滚轮导向的结构与上部载物平台连接，这种对称双剪叉的结构设计，相比单组剪叉结构，能提供更大的承载能力，同时避免上部平台在升降过程中出现侧向偏移，保证平台升降的垂直精度。

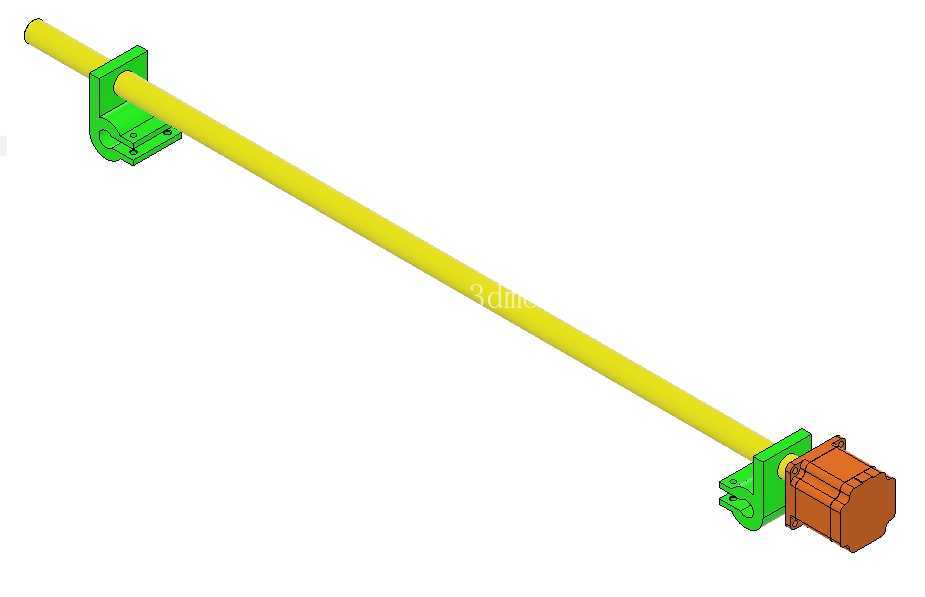

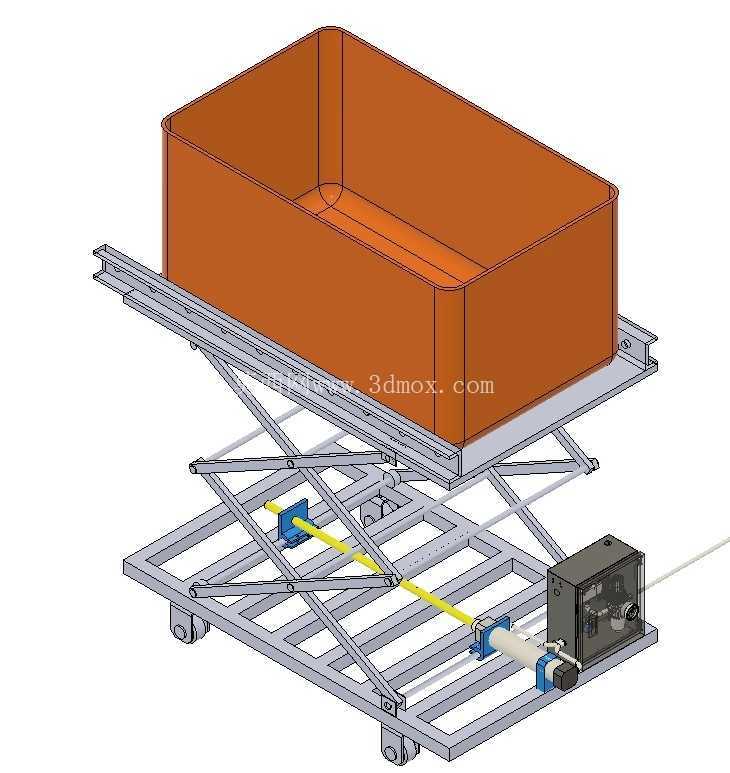

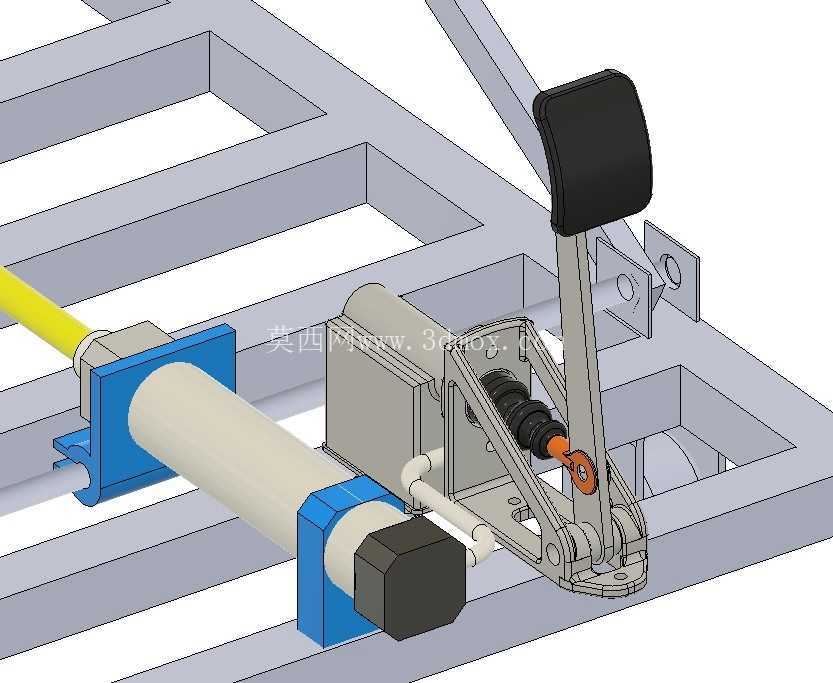

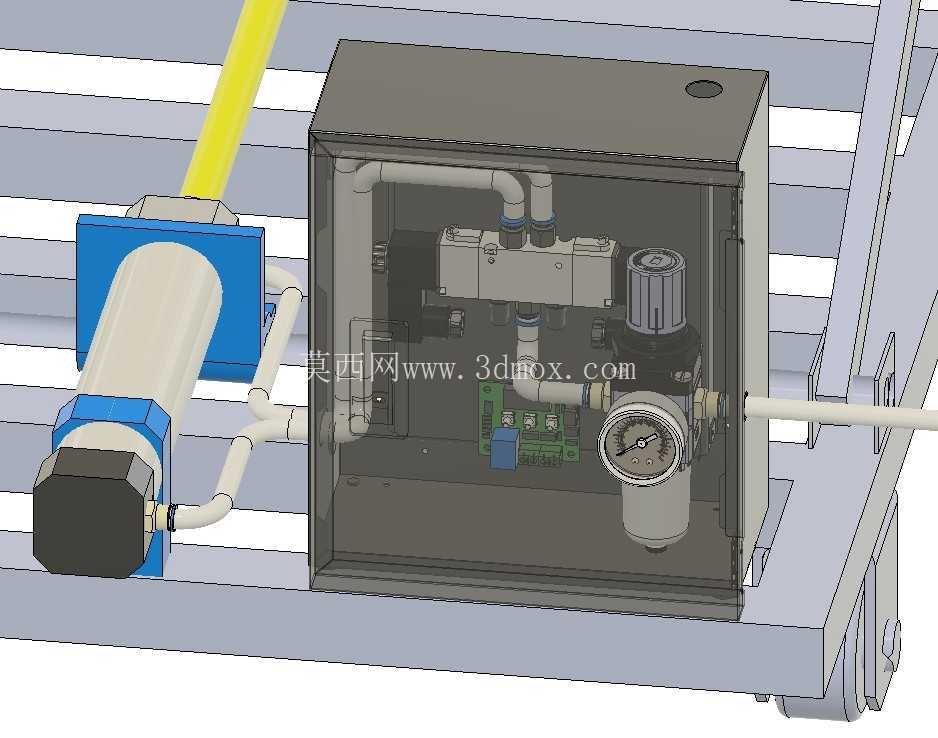

驱动部分采用电动推杆作为动力输出部件，推杆的固定端铰接在底座框架的一侧安装座上，活动端通过连接横销与剪叉臂下部的活动侧连接，当推杆伸出时，推动剪叉臂下部的活动侧沿滑槽向固定侧移动，剪叉臂的夹角随之变小，推动上部载物平台平稳上升；当推杆缩回时，剪叉臂下部活动侧反向移动，夹角变大，载物平台平稳下降。驱动组件旁预留了电气控制元件的安装位，可根据实际使用需求加装行程开关，控制升降的上下极限位置，也可加装位置传感器实现任意高度的停留控制，满足不同工位的高度调节需求。上部载物平台采用平板式框架结构，平台表面预留了箱体定位的安装孔位，可根据所承载箱体的尺寸加装定位挡边、固定卡扣或者输送辊道，图中配置的敞口式箱体采用折弯焊接成型，箱体边角做圆弧过渡处理，避免存放物料时出现边角积料，也方便操作人员清理箱内残留物料，箱体与上部平台之间采用螺栓连接，可根据实际使用需求更换不同尺寸、不同形式的载具，比如换成辊道台面用于对接输送线，换成防滑平板用于承载异形工件。

从安装边界尺寸来看，整机处于最低位时整体高度较低，可推入常规的工作台下方存放，减少车间空间占用，底座的外形尺寸适配标准车间通道的通行宽度，加装脚轮后可顺利通过车间内的常规通道与门洞；升降行程覆盖常规作业台面的高度范围，可从低位的物料堆放高度升至与装配线、包装台齐平的作业高度，满足大部分工位的高度调节需求。在结构细节处理上，所有铰接点均采用带自润滑轴承的铰接销轴，减少长期使用过程中的磨损，降低维护频次；导向滑槽内预留了润滑脂加注通道，可定期加注润滑脂保证滚轮滚动顺畅；所有钢结构件的焊接处均做打磨去毛刺处理，外部做喷塑防锈处理，适配车间内多粉尘、偶尔有切削液溅落的使用环境。剪叉臂的铰接位置做了限位结构设计，当平台升至最高位时，剪叉臂不会到达机械死点，避免电动推杆出现过载卡滞，同时在最低位时剪叉臂完全收拢，上部平台与底座之间留有足够的安全间隙，避免夹伤操作人员的手部。在实际选型使用时，可根据承载的物料重量调整剪叉臂的管材壁厚、电动推杆的推力参数，也可根据现场的安装空间调整底座与上部平台的长宽尺寸，该结构的模块化程度较高，大部分零部件都可采用标准型材与标准件加工制作，加工成本较低，后期维护更换配件也较为方便，适合中小批量的工位改造、非标自动化设备配套使用。
