双铰接式长行程机器人夹持臂结构

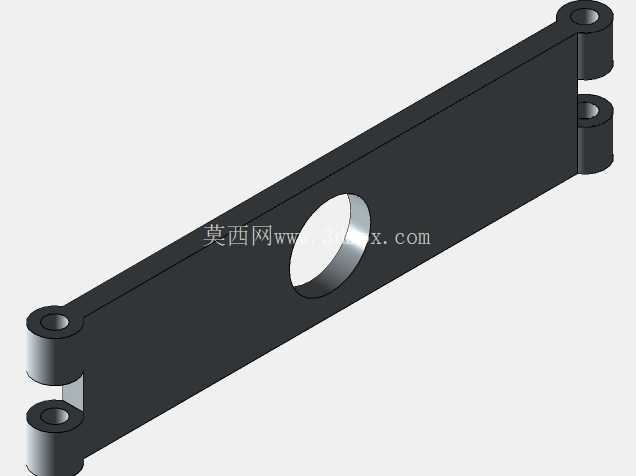

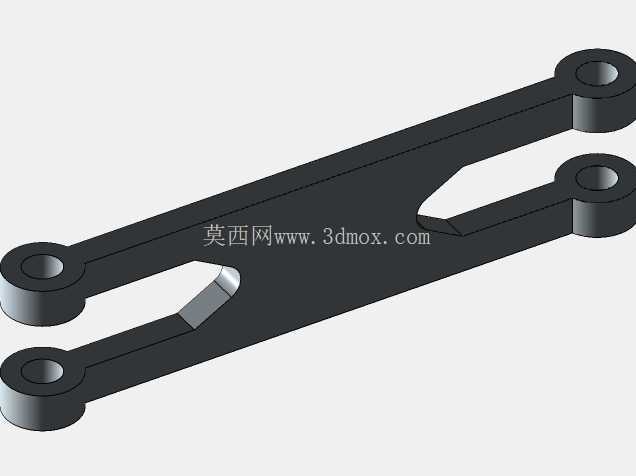

　　在轻载自动化分拣、小零件上下料的工位场景里，这类长条形双铰接夹持臂是末端执行器的核心传力构件，区别于短行程的平行夹爪配件，它的结构设计专门适配需要跨距取放、避让工位干涉的作业需求，比如3C电子生产线的料盒转运、小型注塑件的水口料取出、实验室样本架的转移工位，都能看到这类结构的实际应用。从功能特性来看，构件两端的双铰接孔位是核心安装基准，每端设置同轴的两个铰接安装位，既可以通过销轴与夹爪指节、驱动摆杆连接，也能根据安装需求调整铰接点的位置，改变整个夹持臂的力臂长度，适配不同开合行程的夹取需求；臂身中部的通孔并非减重设计这么简单，它既是传动连杆的穿装避让位，也可以作为行程限位的基准孔，当夹爪开合到极限位置时，配套的限位销会与该孔的孔壁接触，避免开合超程损坏驱动部件，同时这个孔也能作为整个臂件的加工定位基准，在铣削、钻孔工序中一次装夹完成所有安装面的加工，保证两端铰接孔的同轴度与位置度公差。

　　设计思路上，整个臂件采用等截面长条形结构，主体截面为矩形，在保证抗弯刚度的前提下尽可能压缩厚度方向的尺寸，避免在狭窄的工位空间内与周边工装、工件发生碰撞；两端的铰接座做了加厚凸台处理，因为铰接孔位置是应力集中区域，销轴传递的摆动力会持续对孔壁产生挤压，加厚凸台能有效提升孔位的接触强度，避免长期往复摆动后出现孔位磨损失圆、臂件变形的问题。从安装边界来看，两端铰接孔的中心距是整个构件的核心安装尺寸，选型替换时必须保证这个尺寸与原有传动链的尺寸链匹配，否则会出现夹爪开合行程不足、开合角度偏移的问题；铰接孔的内径公差采用H7级精度，与配套的铜套、销轴配合后，既能保证摆动的灵活性，也能控制铰接间隙在合理范围内，避免夹取工件时出现定位偏差；臂身的宽度尺寸需要匹配末端夹爪的安装槽宽度，安装时凸台端面与夹爪侧板的间隙控制在0.1-0.2mm，既不会出现卡滞，也能避免摆动过程中出现轴向窜动。

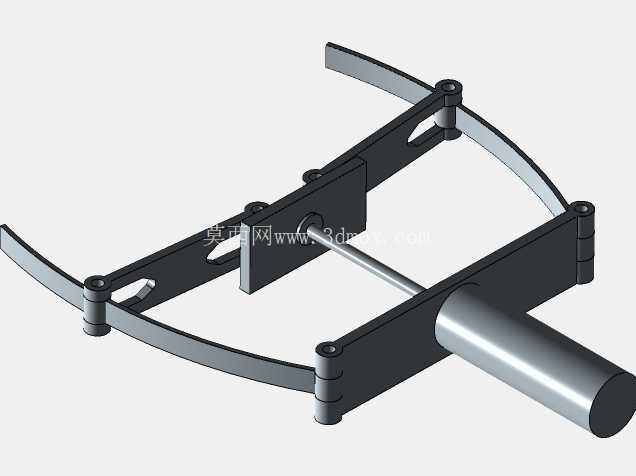

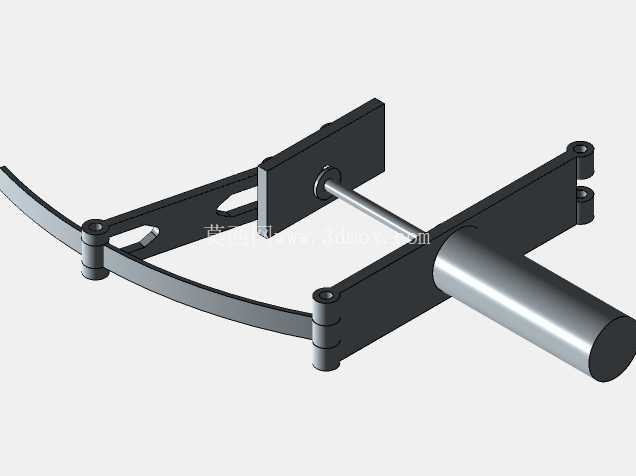

　　实际应用中，这类臂件通常搭配微型气缸或者伺服摆杆作为驱动源，臂身本身不承担驱动功能，只负责将驱动端的摆动力传递到末端的夹指位置，所以设计时没有做多余的异形结构，所有的结构特征都服务于传力、安装、避让三个核心需求，中部的通孔还能穿装气管、传感器线缆，让整个末端执行器的走线更加规整，避免线缆外露被工件剐蹭损坏。在加工工艺层面，臂身的两个大平面需要做铣平处理，保证平面度公差在0.05mm以内，这样安装时贴合面不会出现间隙，铰接孔的轴线与臂身平面的垂直度公差控制在0.02mm以内，避免摆动时出现别劲的问题，长期运行也不会出现销轴偏磨、异响的情况。

　　对于结构设计从业者来说，这类构件的建模重点在于准确还原铰接孔的位置度关系、凸台的高度尺寸、中部通孔的相对位置，因为这些尺寸直接影响整个夹持机构的运动轨迹，建模时需要先搭建运动骨架，确定两端铰接点的运动范围，再根据运动范围反推臂身的长度、宽度以及避让孔的位置，避免运动过程中出现干涉；而对于设备选型人员来说，替换这类配件时不能只看外观长度，必须核对铰接孔的孔径、孔距、凸台厚度这几个核心安装尺寸，还要确认臂件的材质与表面处理是否适配工位的使用环境，比如在有切削液、腐蚀性清洗剂的工位，需要选择做了发黑或者阳极氧化处理的构件，避免长期接触腐蚀介质出现锈蚀，影响铰接部位的转动灵活性。
