弧形张合式机器人夹持执行组件

项目分类:3D模型 发布时间:2021-09-27 ID:289982
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件
  • 弧形张合式机器人夹持执行组件

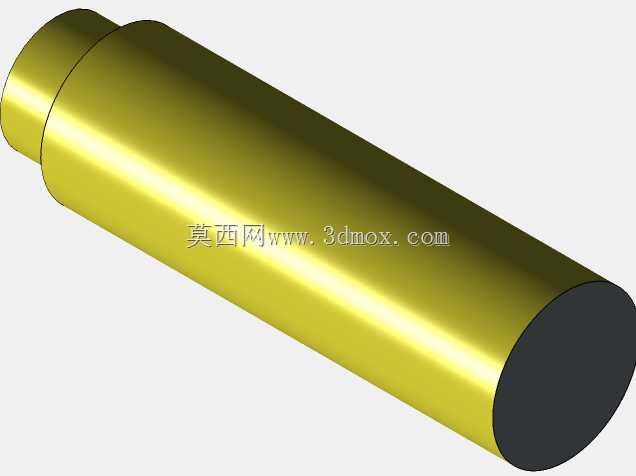

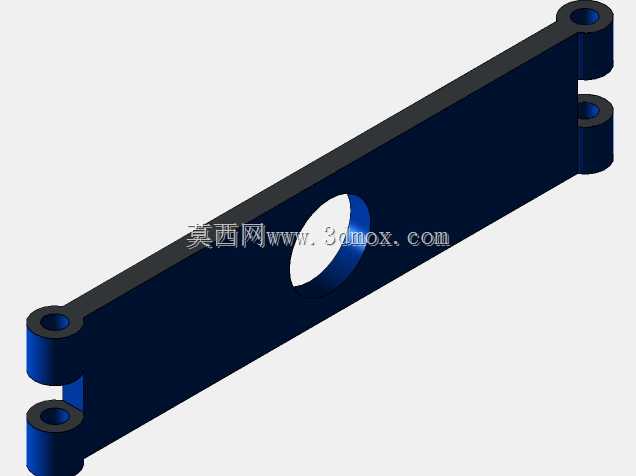

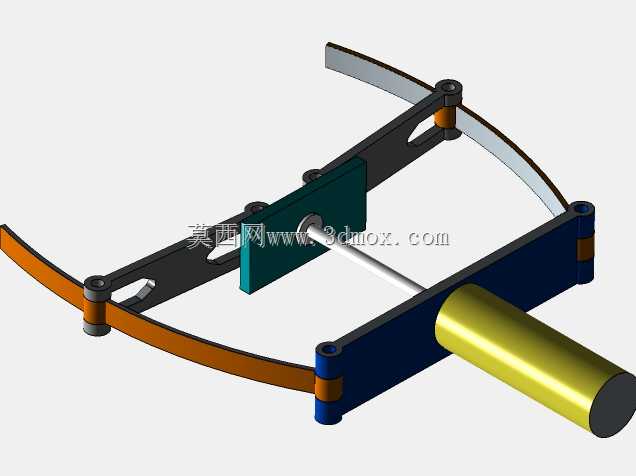

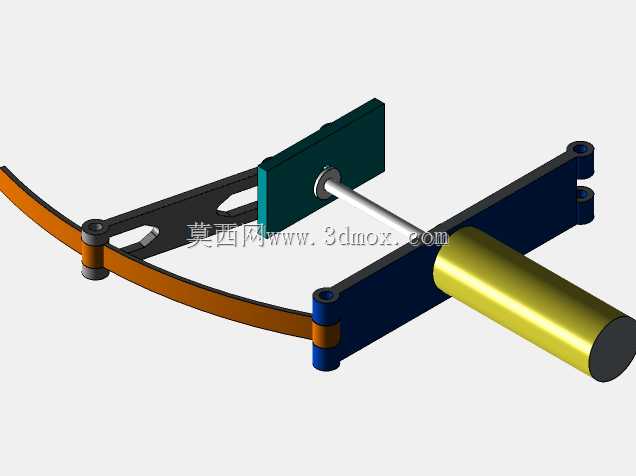

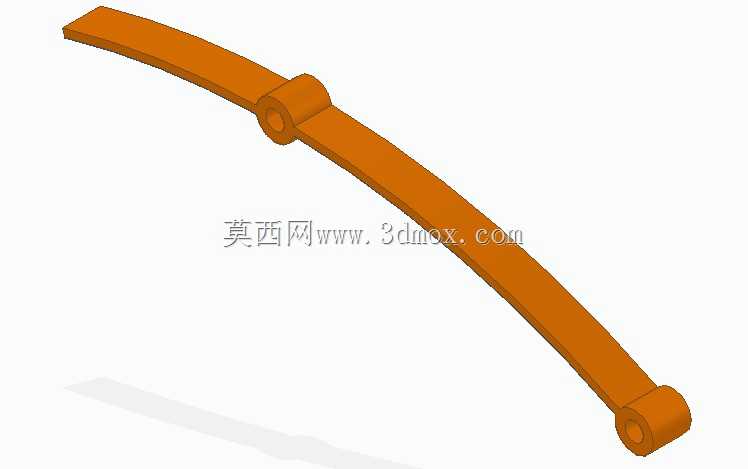

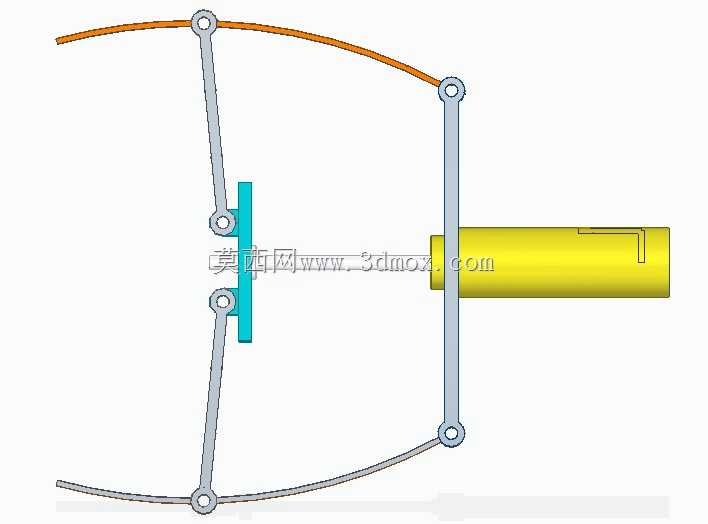

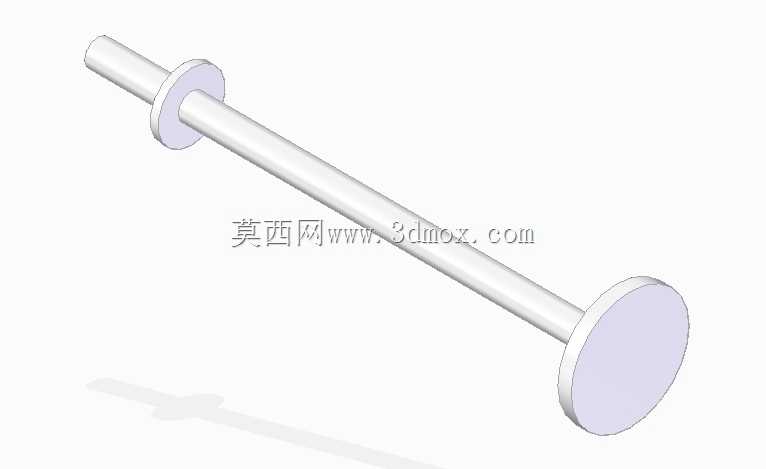

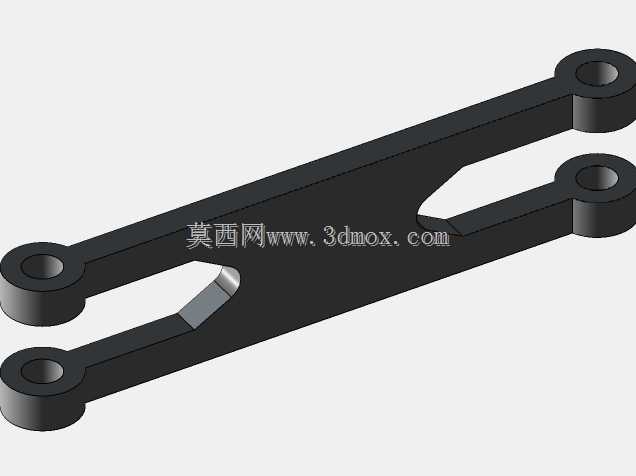

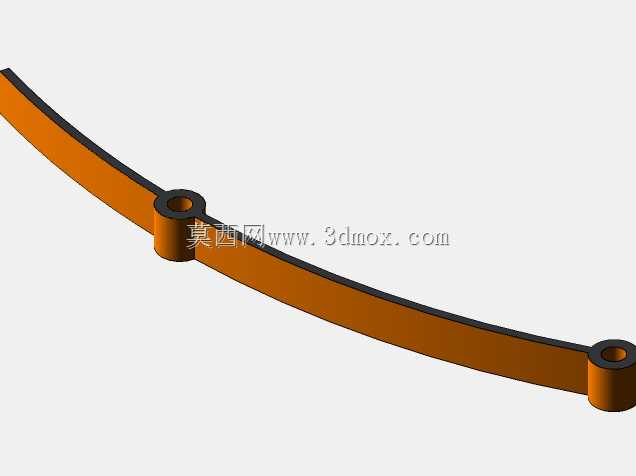

这套弧形张合结构的夹持执行组件,主要适配轻载搬运、分拣工位的工业机器人末端安装,针对异形曲面工件、薄壁环状零件的夹持场景做了专门的结构优化,相比常规平口夹爪,弧形臂的包络式接触能大幅降低薄壁件夹持变形的概率,接触区域的弧形贴合面也能减少工件表面夹痕,适合3C电子小件、食品包装容器、薄壁塑胶件的上下料作业。从结构设计逻辑来看,组件采用单推杆驱动双侧弧形臂同步张合的传动方案,中间的直线推杆作为动力输入件,通过连杆铰接结构将推杆的直线位移转化为两侧弧形夹持臂的绕轴回转运动,能保证双侧夹臂的开合角度完全同步,避免夹持过程中工件偏移。设计时将驱动推杆的安装座与夹臂回转支座做了一体化集成,整体安装基准统一,末端与机器人法兰对接的安装面设置在组件尾部的圆柱基座端面上,安装时只需保证基座端面与机器人输出法兰的同轴度,即可完成组件的定位,不需要额外调整夹臂的对称度。夹臂的开合行程覆盖了常见小尺寸工件的外径范围,弧形臂内侧预留了防滑贴层的安装槽位,实际使用时可根据被夹持工件的材质更换橡胶、硅胶或者聚氨酯防滑垫,兼顾夹持摩擦力与工件表面防护。结构上所有铰接位置都采用了销轴加轴套的配合形式,能降低长期往复开合的磨损量,延长组件的维护周期,夹臂本体采用镂空式结构设计,在保证结构刚性的前提下尽可能降低整体重量,减少机器人末端的负载冗余,提升机器人运动过程的响应速度。安装边界方面,尾部圆柱基座的外径适配常规小负载机器人的末端法兰安装尺寸,组件整体的径向轮廓在夹臂完全张开时不会超出机器人末端的安全运动包络,不会和周边工装、输送线产生干涉,张合过程中双侧夹臂的运动轨迹为固定圆弧路径,前期做工位布局时可直接根据圆弧轨迹做干涉校验,不需要额外做运动仿真校核。这套组件的传动结构没有复杂的齿轮、齿条构件,加工装配难度低,日常维护只需要定期在铰接销轴位置加注润滑脂即可,适合量产化的轻载机器人工作站配套使用,针对不同的夹持力需求,还可以通过调整驱动推杆的输出行程来适配不同壁厚、不同材质工件的夹持要求,避免加持力过大压损工件。
