带焊接末端的六轴关节机械臂结构

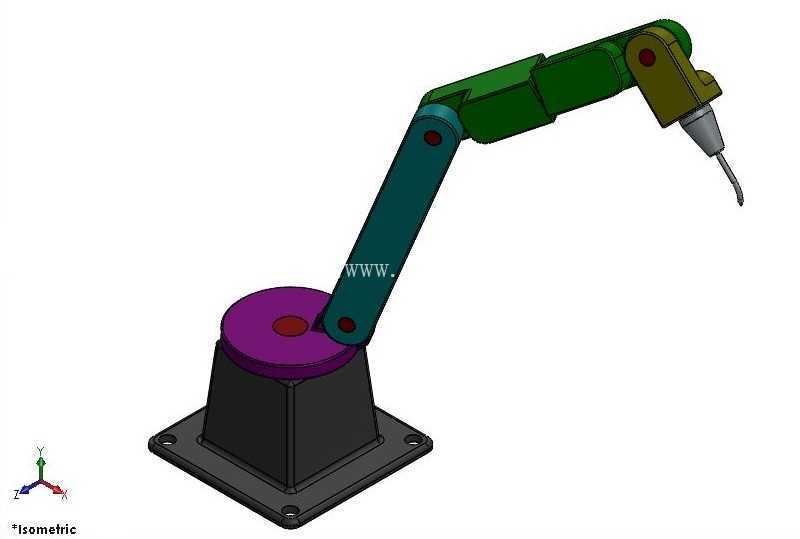

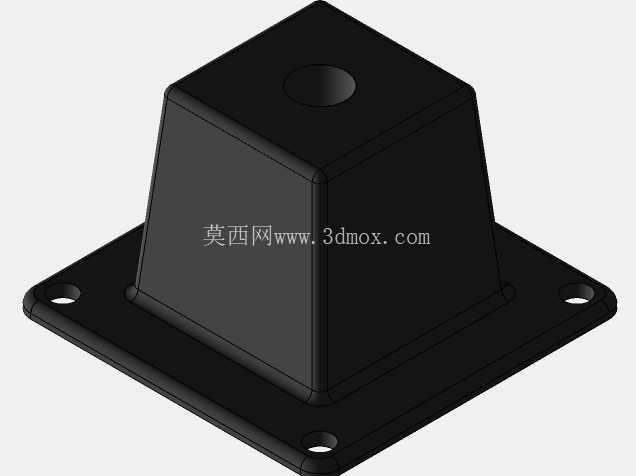

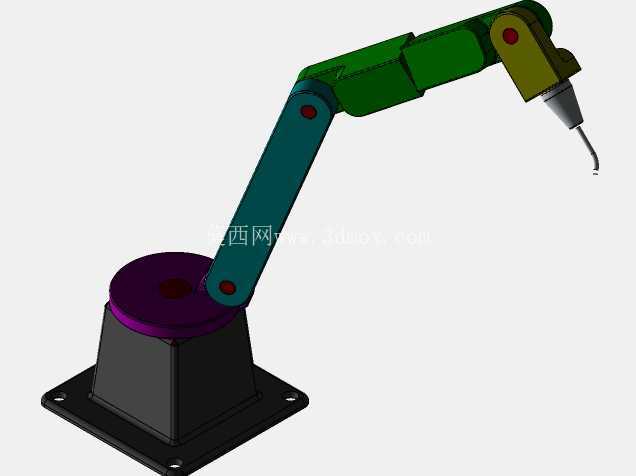

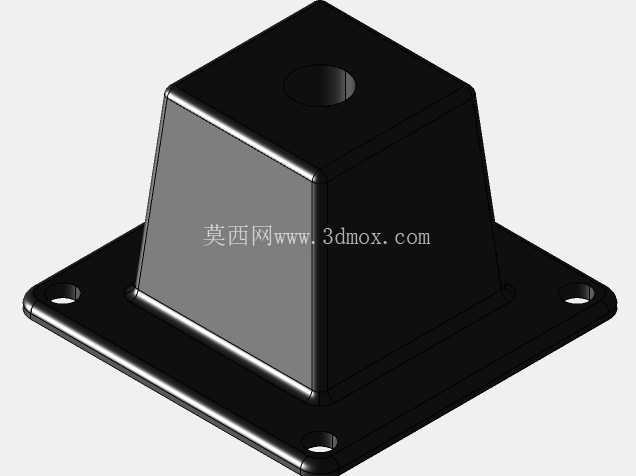

这款六轴关节式机械臂的结构设计，核心面向小负载焊接作业场景做适配，在五金小件加工、小型钣金件拼接、教学实训台搭建这类场景里，能替代人工完成重复度高、焊道轨迹固定的焊接工序，降低人工长时间持焊枪作业的疲劳度与焊接烟尘带来的职业伤害。从结构布局来看，底座采用方形法兰安装形式，四个安装孔位分布在底座四角，安装时可直接通过螺栓固定在设备机架或焊接工作台台面，安装边界需预留至少底座单边外延100mm的操作空间，避免大臂回转时与周边工装产生干涉，底座内部预留了走线空腔，可容纳伺服电机动力线、编码器线以及焊枪的气路、送丝管路，所有线缆从底座侧方的走线孔引出，避免关节回转时线缆被拉扯磨损。

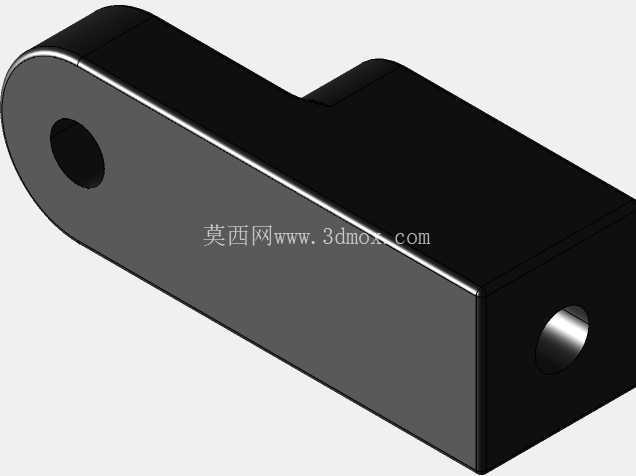

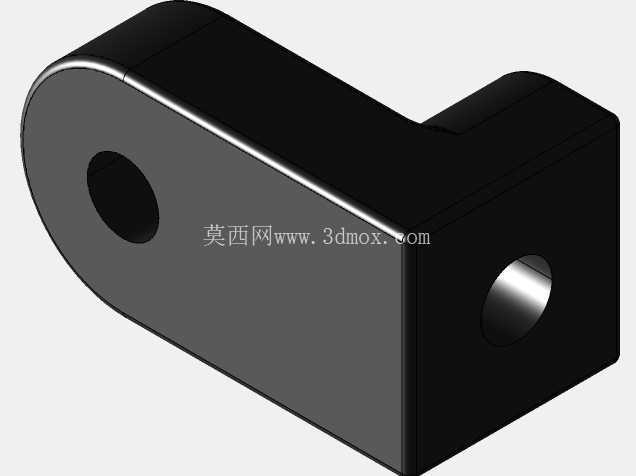

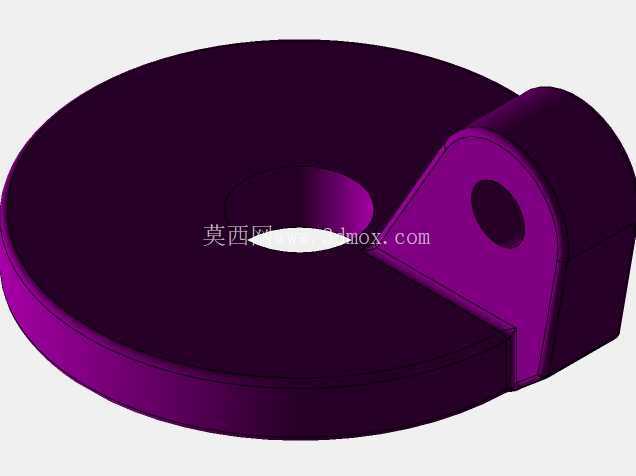

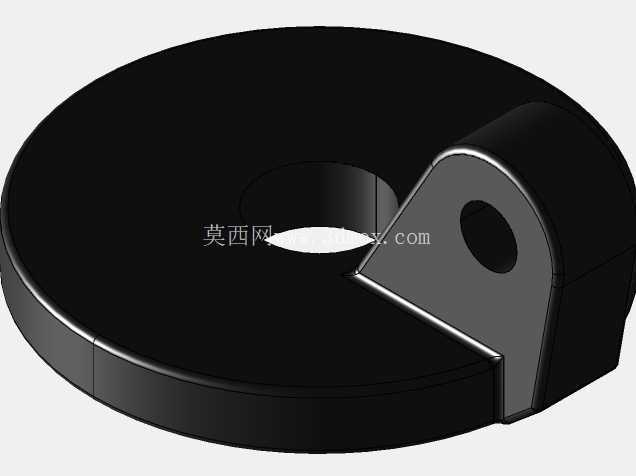

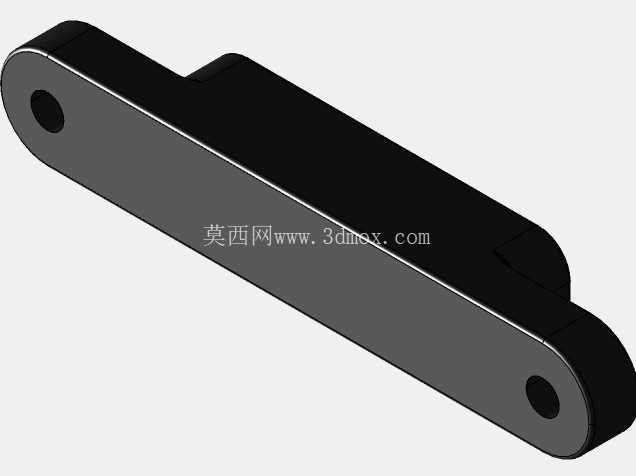

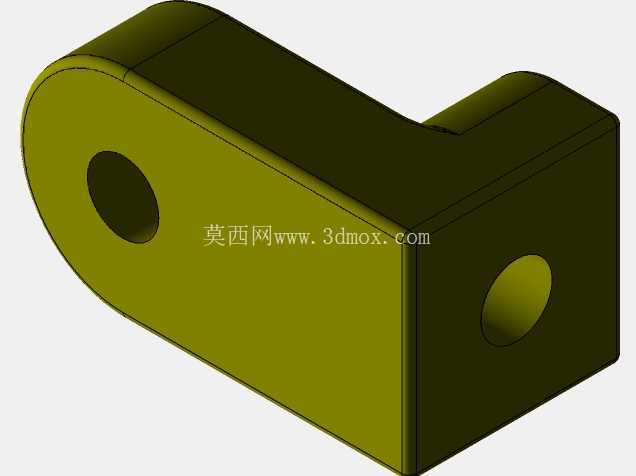

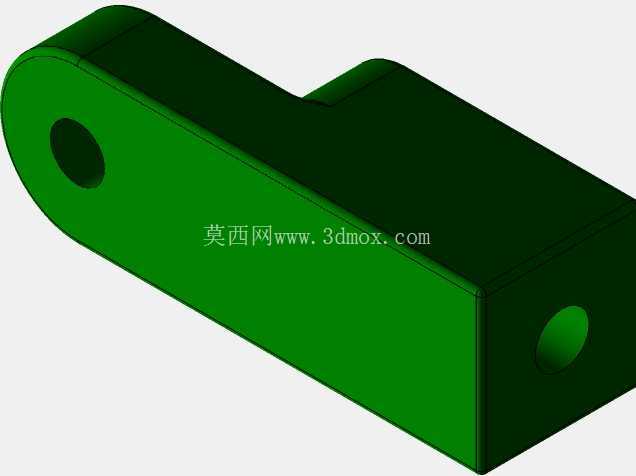

关节配置上，从底座往上依次为腰座回转关节、大臂俯仰关节、小臂俯仰关节、小臂回转关节、腕部俯仰关节、末端回转关节，六个关节的转动轴线相互配合，可覆盖以底座中心为圆心、臂展全范围内的空间点位，作业半径覆盖常规小型焊接工位的操作范围，大臂与小臂采用箱型结构设计，在保证结构刚性的前提下尽可能降低臂体自重，减少关节驱动的负载余量，关节处的转轴采用深沟球轴承搭配推力轴承的组合形式，既承受径向的臂体自重与作业负载，也能承受焊接作业时产生的轴向反作用力，避免关节出现窜动影响焊接轨迹精度。

末端搭载的简易焊接执行器，采用标准焊枪夹持结构，可适配常见的气保焊、氩弧焊焊枪安装，夹持位置可沿焊枪轴向调整，方便根据不同焊接工件的坡口深度调整焊枪伸出长度，末端法兰的连接尺寸符合通用工业机械臂的末端安装标准，后续如果更换作业场景，也可快速更换夹爪、吸盘等其他末端执行器，拓展搬运、上下料等其他作业功能。

设计过程中针对关节的运动限位做了结构冗余设计，每个关节都设置了硬限位挡块，避免软件限位失效时臂体过度回转撞坏周边设备，臂体的外形做了倒角处理，没有尖锐的外凸棱角，减少现场调试人员磕碰受伤的风险，关节处的密封结构采用迷宫式密封，可阻挡焊接飞溅、打磨粉尘进入关节内部损伤轴承与传动件，适配焊接车间多烟尘、多飞溅的作业环境。

从安装适配性来看，这款机械臂的整体高度在直立状态下适配常规2.2米净高的车间工位，不需要额外抬高安装基础就能满足大部分小型工件的焊接高度需求，底座的安装孔位间距兼容市面上常见的小型焊接工作台的安装螺孔，不需要重新打孔就能完成快速部署，臂体的各段零件拆分逻辑清晰，大臂、小臂、腕部都可单独拆卸，后期维护更换密封件、轴承时不需要拆解整个臂体，降低现场维护的工作量。

在轨迹适配性上，六轴的自由度配置可以让焊枪以任意角度接近工件焊缝，针对平面直线焊、环形角焊、倾斜坡口焊这类常见的焊接轨迹，都能调整到合适的焊枪倾角，保证焊接保护气的覆盖范围与焊道成型质量，关节的传动间隙控制在小范围内，重复定位精度可满足常规民用五金、小型结构件的焊接精度要求，不需要额外加装外部轨迹补偿传感器就能完成稳定作业。
