基于Arduino控制的双直流电机消防作业小车

这款小型移动作业装置的设计初衷，是面向狭窄空间初期火情处置、消防巡检场景的轻量化作业需求，可替代人员进入存在高温、有毒烟气风险的受限区域完成火情探查、初期灭火介质喷射作业，适配家庭住宅储物间、小型仓储隔间、电缆管沟等人员难以快速进入的作业场景，也可作为消防实训教学的实操载体，帮助学习者掌握移动机器人控制、传感器集成的相关工程知识。

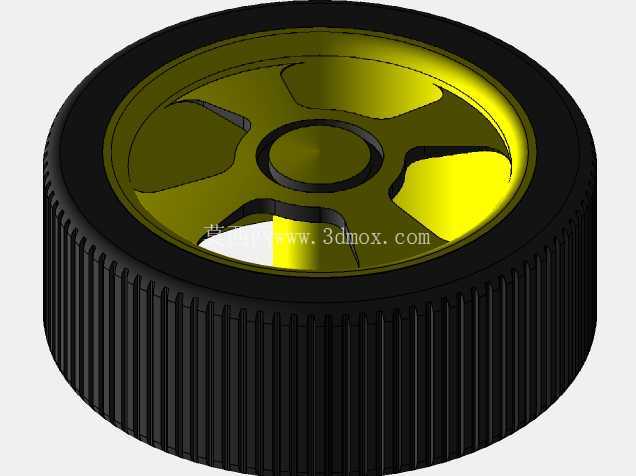

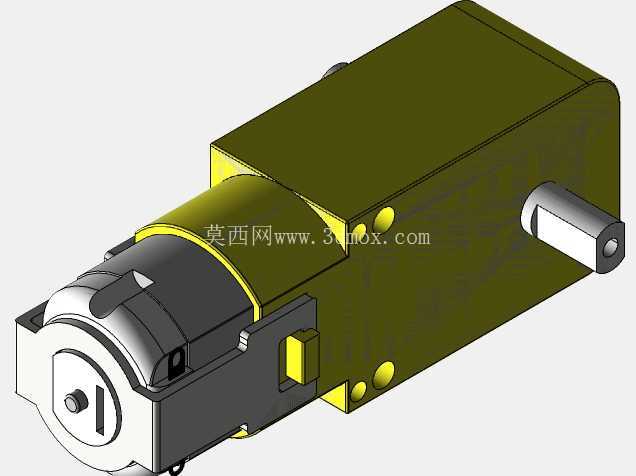

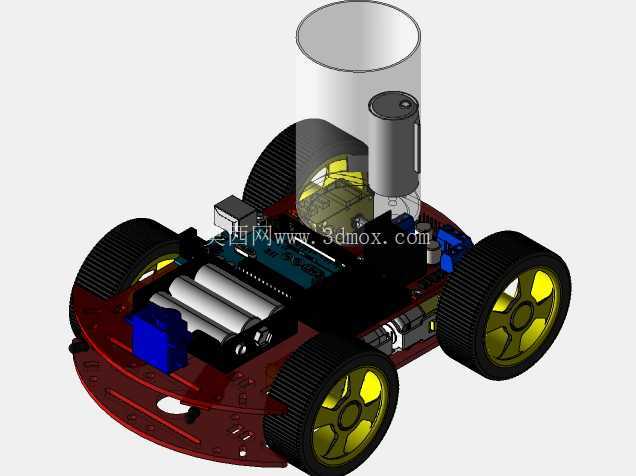

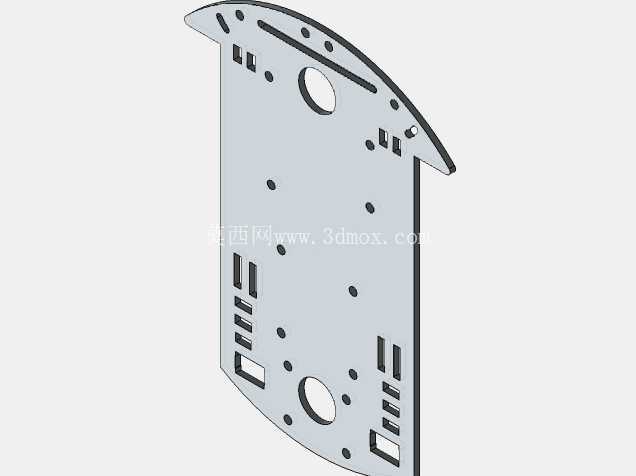

从整体结构设计来看，装置采用层叠式布局，底层为驱动与承载基板，选用红色绝缘板材作为主承载结构，兼顾绝缘防护与结构强度，基板轮廓做了圆角处理，避免移动过程中剐蹭周边障碍物造成卡滞。驱动部分采用双直流电机差速转向方案，左右各布置一台带减速箱的直流驱动电机，配套大直径橡胶防滑轮，轮芯采用黄色高强度塑料材质，轮面做了细密的防滑齿纹，可在瓷砖、水泥、短绒地毯等常见室内地面获得足够抓地力，前端设置一个万向从动轮作为支撑，形成三点支撑的稳定移动结构，转向时通过左右轮的转速差实现原地转向或小半径转弯，最小转弯半径可控制在车身长度的0.6倍以内，适配狭窄通道的通行需求。

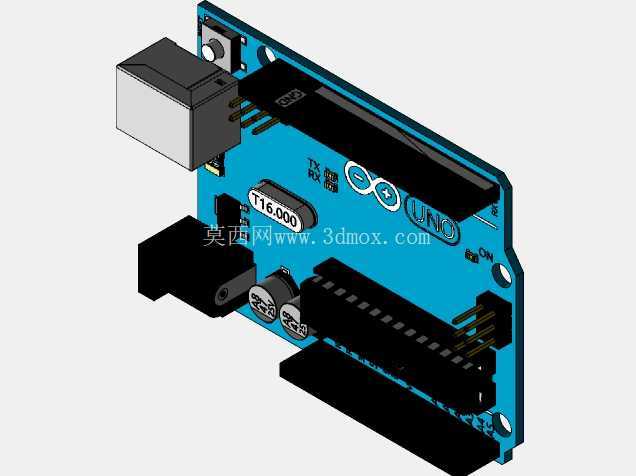

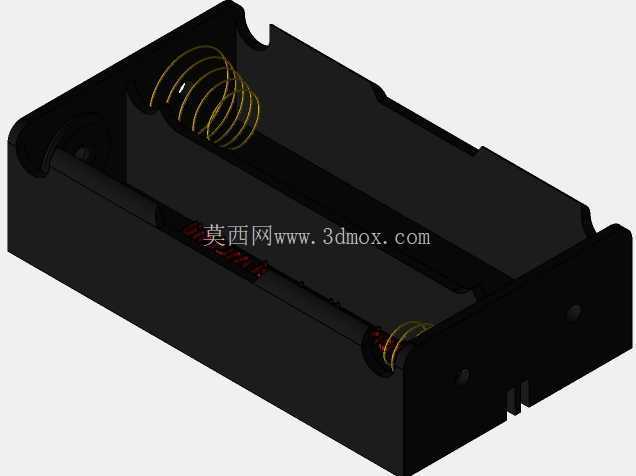

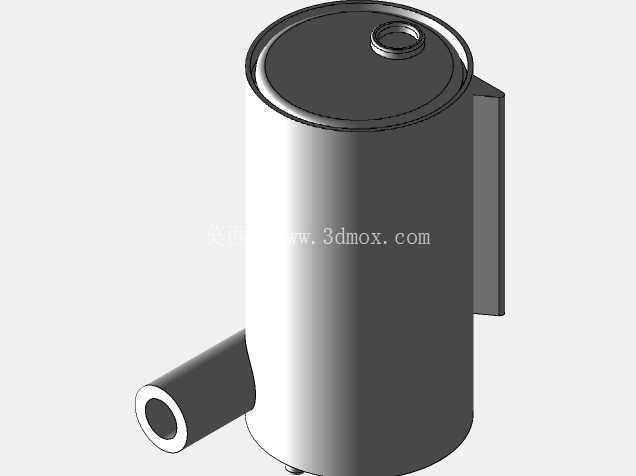

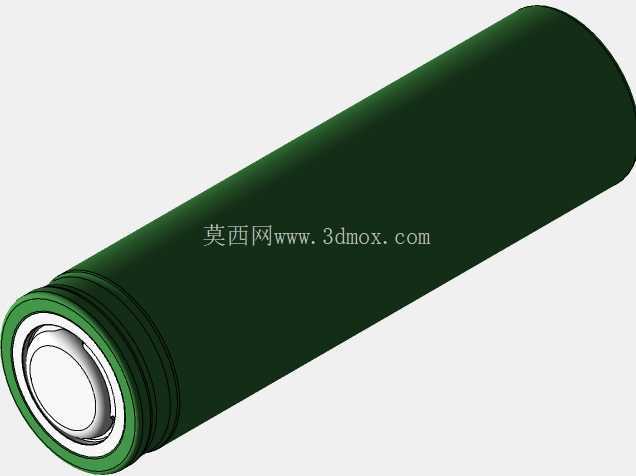

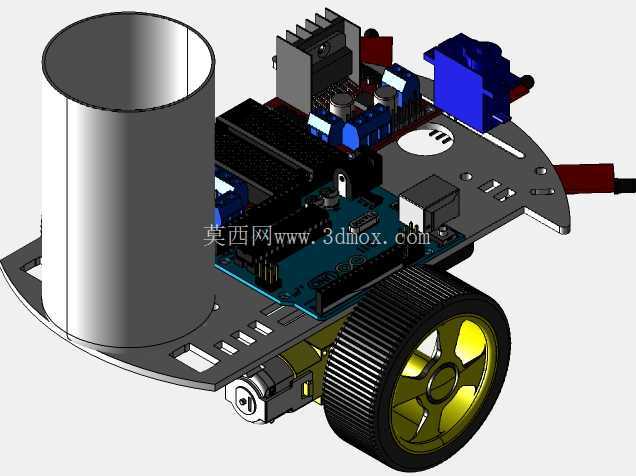

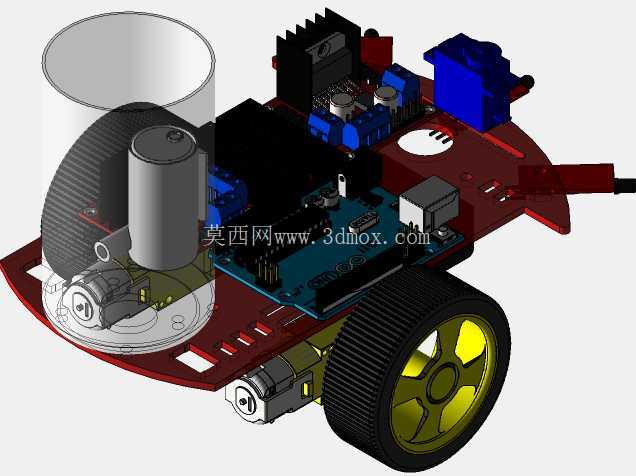

上层控制区域集成了Arduino主控板、电机驱动模块、电源管理模块与舵机组件，主控板布置在基板中部位置，周边预留了足够的接线空间，方便后期扩展烟雾传感器、温度传感器、红外避障模块等感知组件；电机驱动模块紧贴主控板侧方布置，通过排针与主控板实现信号连接，大电流走线做了加宽处理，避免长时间大负载运行时出现线路过热问题；电源模块布置在基板尾部，可根据续航需求搭配不同容量的锂电池组，安装位预留了绑带固定孔位，可快速更换电池提升作业连续性。基板前部预留了灭火介质承载安装位，图中所示的透明圆柱容器为储水罐安装位，配套小型直流水泵可实现水柱喷射，也可根据作业需求更换为干粉存储罐、灭火弹挂载位，前部的蓝色舵机组件可带动喷射机构做水平方向的角度调整，扩大喷射覆盖范围，无需整车频繁调整位置即可对准火点作业。

设计过程中充分考虑了安装边界与维护便利性，整车所有电子模块均采用螺丝固定或插接式安装，无特殊定制的异形结构件，所有零部件均可通过常规五金渠道采购，方便使用者自行组装调试；车身整体高度控制在180mm以内，宽度不超过220mm，长度控制在300mm以内，可轻松通过常规室内房门、货架间隙，储水罐满载状态下整车重量不超过2.5kg，不会对普通室内地面造成压损。走线方面所有信号线路与动力线路做了分区域布置，避免动力线路的电流干扰影响主控板的传感器采样精度，接线端子均做了防松脱设计，避免移动过程中震动导致接线脱落引发故障。

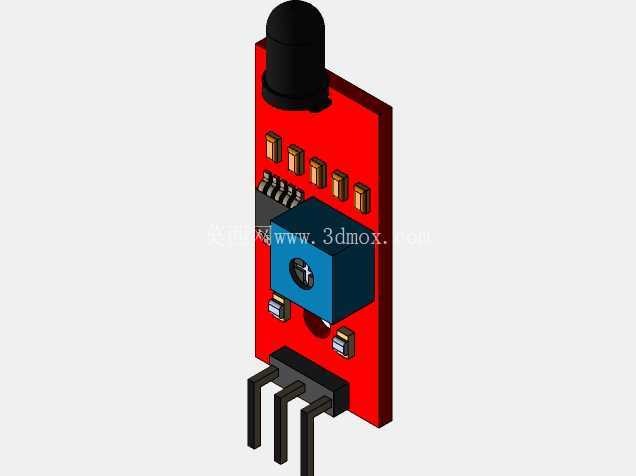

从功能实现逻辑来看，双直流电机的驱动参数经过匹配调试，空载运行速度控制在0.8m/s以内，避免速度过快导致火情探查时错过隐患点，满载状态下爬坡能力可达15度，可顺利通过室内常见的小坡度地面、门槛过渡条等障碍。主控板预留了多路IO接口，除了基础的电机驱动、舵机控制、水泵控制接口外，还预留了蓝牙、WiFi模块的安装位，可扩展远程遥控功能，操作人员可在安全区域通过遥控终端控制小车行进、调整喷射方向，进一步降低作业人员的暴露风险。结构设计时还在基板周边预留了多个传感器安装孔位，可根据实际作业需求加装红外避障传感器、烟雾浓度传感器、温度传感器、摄像头组件，实现自主避障巡航、火情自动识别定位的智能化功能，无需人工持续遥控即可完成指定区域的巡检作业。

在细节设计上，车轮与电机输出轴的连接采用D型轴配合紧定螺丝的固定方式，避免长时间正反转切换时出现轮轴打滑的问题；万向轮的安装座做了高度可调设计，可根据不同地面的平整度调整支撑高度，保证四个轮子（含万向轮）都能与地面有效接触，避免出现驱动轮悬空导致的动力流失；储水罐的安装位设置了快速拆装卡扣，可在10秒内完成储水罐的加注或更换，提升作业响应速度；所有电子模块的安装高度均高于储水罐的最高液位，避免储水罐溢水时打湿电子元件造成短路故障。
