自动化焊接配套米勒送丝机构

　　从功能实现逻辑来看，该送丝机构采用双轮压紧式送丝结构，主动送丝轮与从动压轮之间的压紧力可通过侧方的调节旋钮进行无级调整，针对不同硬度、不同直径的焊丝，可以匹配对应的压紧参数，既不会因为压力过大导致焊丝表面被压溃产生铜屑堵塞送丝软管，也不会因为压力不足出现送丝打滑、焊丝回抽的问题。驱动单元采用直流行星减速电机直连送丝轮的传动方案，摒弃了传统皮带传动带来的传动间隙，送丝速度的响应延迟控制在极低水平，能够匹配焊接电源的起弧、收弧电流曲线，实现提前送丝、滞后停丝的时序配合，避免起弧阶段焊丝粘工件、收弧阶段焊丝末端形成大球头的常见问题。在自动化焊接生产线的工位布局中，送丝机构的稳定性直接决定了焊缝成型的一致性，这款适配4s规格焊丝的米勒送丝结构，是专门针对连续化焊接作业场景开发的核心送料单元，目前在汽车零部件焊接、钢结构件自动焊、机器人焊接工作站中都有广泛的适配空间。不同于手持焊枪配套的简易送丝装置，该结构在设计之初就充分考虑了工业现场长时间连续运行的可靠性需求，整体采用一体化铸铝基座作为承载主体，既保证了安装基准的平面度要求，也能通过金属壳体快速传导驱动模块工作产生的热量，避免长时间高负载运行下电机过热导致的送丝速度波动。

　　结构布局上，送丝轮组、压紧机构、导丝嘴、电机驱动模块全部集成在同一安装基座上，导丝通道全程做了圆弧过渡处理，没有直角弯折结构，焊丝从盘架进入机构后，经过校直轮组的预校直，再进入送丝轮压紧区，最终通过前端的输出导丝嘴送入焊枪缆线，整个走丝路径的阻力经过反复优化，即使是长度达到8米的加长焊枪缆线，也能保证稳定的送丝推力，不会出现送丝卡顿的情况。安装边界方面，基座底部预留了标准化的安装孔位，既可以通过螺栓直接固定在焊接设备的机架立板上，也可以搭配专用的旋转支架实现多角度安装，适配不同工位的走线需求；机构整体的外形轮廓做了防磕碰的倒角处理，外部没有突出的易损结构，在车间现场的复杂工况下，能够避免工件转运、人员操作过程中的碰撞损坏。

　　在实际应用场景中，这类送丝机构可以适配气体保护焊、氩弧焊填丝等多种焊接工艺，针对铝焊丝、碳钢焊丝、不锈钢焊丝等不同材质的焊接材料，只需要更换对应槽型的送丝轮，调整合适的压紧力，就可以快速切换工艺用途，不需要对整体结构做大幅度改动。设计过程中，针对送丝轮的磨损问题，轮体采用了合金工具钢淬火处理，表面硬度达到HRC55以上，长期使用不会出现槽型磨损导致的送丝偏移；压紧臂的转轴采用了自润滑轴承，不需要定期加注润滑脂，就能保证长时间使用下的转动灵活性，不会出现压紧力偏移的问题。机构侧方预留了电磁阀安装位，可以选配气保焊的气阀控制模块，实现保护气的通断与送丝动作的同步控制，不需要额外在外部管路加装控制阀组，简化了工作站的气路布线。

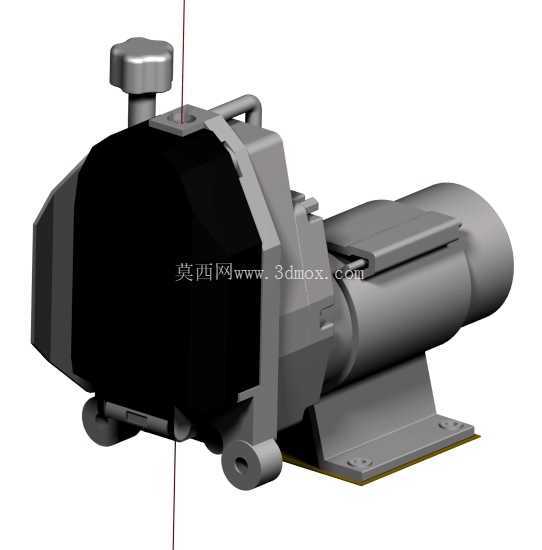

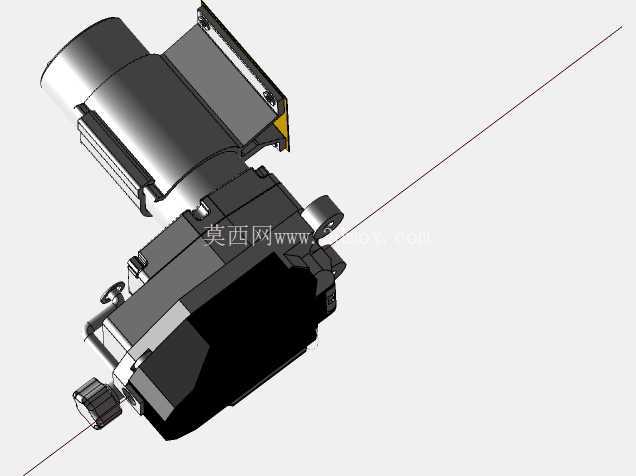

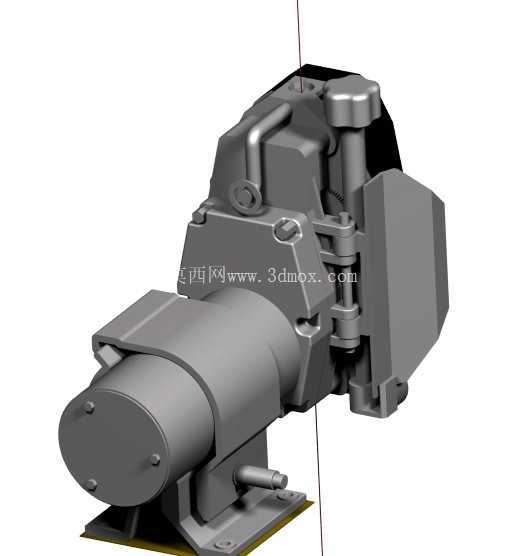

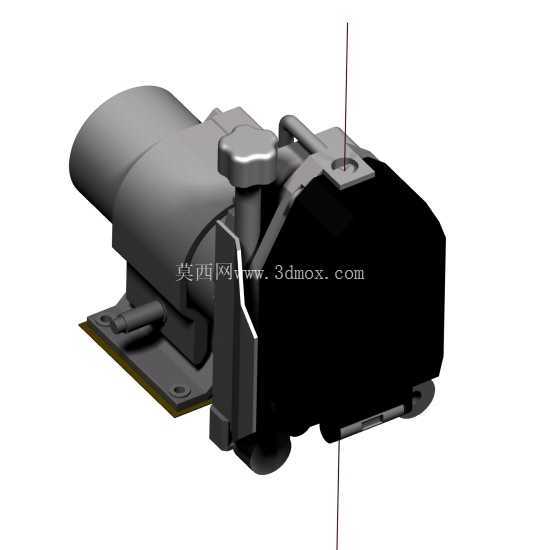

　　前端的导丝嘴采用了可更换的耐磨铜合金材质，根据不同直径的焊丝可以更换对应内径的导丝嘴，磨损后只需要更换小件即可，降低了设备的后期维护成本。在自动化焊接工作站的集成过程中，该送丝机构的控制接口采用标准化的接插件定义，可以直接匹配市面上主流焊接电源的控制信号，不需要额外做信号转换，送丝速度的调节范围覆盖0.5m/min到25m/min，能够满足从薄板高速焊到厚板大电流焊的全参数区间送丝需求。针对焊接现场的金属粉尘环境，机构的电机接线部位、传动部位都做了密封处理，避免焊接烟尘进入传动间隙导致的部件磨损，提升了设备在恶劣工况下的使用寿命。从结构建模的角度来看，整个模型完整还原了送丝机构的所有装配关系，包括压紧臂的开合行程、调节旋钮的螺纹行程、送丝轮的装配间隙、安装孔的位置公差都和实物保持一致，在做焊接工作站的三维布局时，可以直接导入模型进行干涉检查，提前预判送丝机构与焊枪、工装夹具、工件之间的位置冲突，减少现场安装调试的整改工作量。
