机器人焊接用框架式旋转工作台结构

在中小批量结构件焊接生产场景里，这类框架式旋转工作台的应用频次非常高，尤其是针对长条形、框架类的碳钢、铝合金焊件，能大幅减少工人反复翻转工件的体力消耗，也能让焊接机器人始终处于最优的焊接姿态区间，避免焊枪处于极限角度作业带来的焊缝成型差、保护气覆盖不足等问题。不同于重型齿圈驱动的大吨位回转工作台，这款结构采用轻量化的型材焊接框架作为主体承载，整体自重控制在合理区间，不需要做过于厚重的混凝土地基预埋，普通的硬化车间地面搭配膨胀螺栓固定即可满足安装要求，对于车间布局调整频繁的中小加工企业来说，移位和重新安装的成本很低。

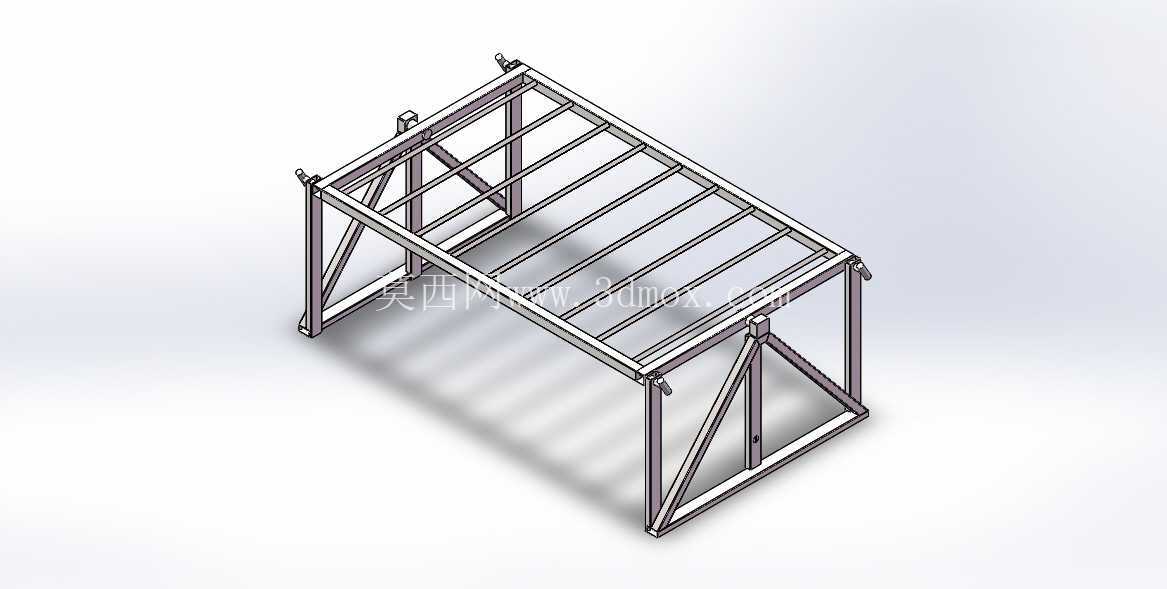

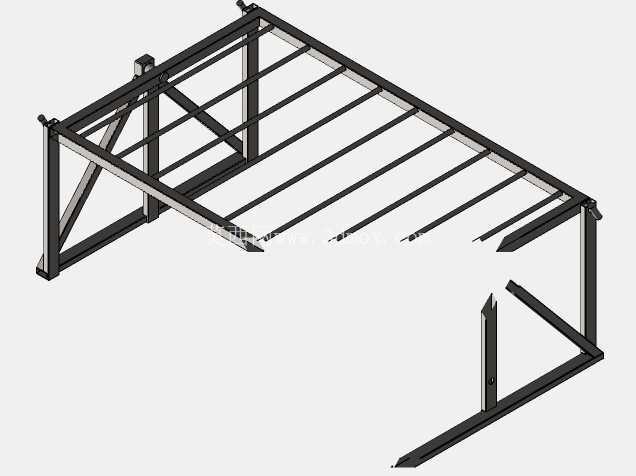

从结构设计逻辑来看，整个工作台的主体承载框架采用矩形钢管拼焊而成，台面的横向承托肋条等间距排布，间距尺寸经过反复校核，既不会因为肋条过密导致整体重量冗余，也不会因为肋条间距过大导致放置的薄板焊件出现下挠变形，肋条上预留了通用的工装夹具安装孔位，可以快速搭配快速夹钳、定位挡块、气动压紧组件，适配不同外形尺寸的焊件装夹需求。框架两侧的三角斜撑结构是整个承载体系的关键，它把台面承受的垂直载荷和翻转扭矩直接传导到底部的安装底座上，避免立柱根部出现应力集中导致的焊缝开裂问题，在长期承受交变翻转载荷的工况下，这种斜撑结构的抗疲劳性能要远优于无斜撑的直立柱结构。

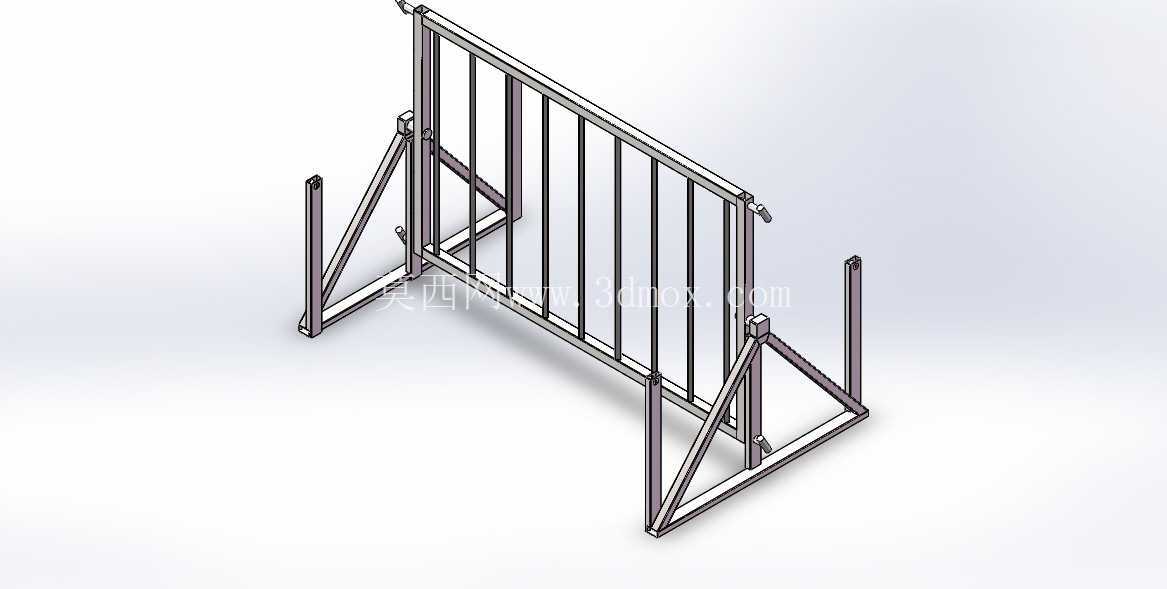

工作台的回转支撑部位采用双侧铰接的设计思路，两侧的铰接座同轴度在加工时需要严格控制，否则翻转过程中会出现卡滞、别劲的问题，长期使用还会加剧铰接轴的磨损。铰接部位配套了阻尼锁紧机构，当工作台翻转到需要的作业角度时，可以通过锁紧手柄快速锁定角度，不需要额外搭配插销或者定位块，作业过程中调整角度的效率很高，能够覆盖平焊、角焊、立焊等多种焊接位置的姿态需求，让焊工或者焊接机器人不用迁就工件位置，始终在最顺手的姿态下完成焊接作业，有效降低长时间作业的疲劳度，也能提升焊缝的一致性。

从安装边界尺寸来看，这款工作台的整体宽度适配常规的车间通道宽度，安装完成后两侧预留的操作空间不需要额外拓宽现有通道，长度方向可以根据常见焊件的尺寸做模块化延伸，如果需要加工更长的框架类焊件，只需要在原有框架基础上拼接同规格的延伸段即可，不需要重新制作整个工作台主体。底部的安装底座上开有长条形的调节孔，在地面安装时可以微调整体的水平度，抵消地面不平整带来的框架扭曲问题，保证回转机构转动顺畅，不会出现因为框架变形导致的回转阻力过大问题。

在实际生产使用中，这类工作台除了配套焊接机器人使用之外，也可以作为人工焊接的辅助工位，甚至在打磨、装配工序中也能作为工件承载架使用，台面的镂空结构可以让焊接产生的焊渣直接掉落到地面，不会在台面积攒，日常清理维护非常方便，焊接过程中产生的烟尘也能通过镂空的台面间隙快速扩散，不会在工件下方积攒烟尘影响作业视线。框架的所有焊缝都做了去应力处理，焊接完成后通过振动时效消除焊接应力，避免长期使用过程中框架出现变形，导致回转机构同轴度超差。铰接轴采用调质处理的中碳钢材质，表面做了淬火处理提升耐磨性能，配套的轴套采用自润滑铜套，不需要频繁加注润滑脂就能保证长期顺畅转动，日常维护的工作量很小。

不同于固定式的焊接工作台，这种可旋转的结构能让工件的每一个焊接面都能轻松转到作业人员面前，工人不需要绕着工件来回走动，也不需要借助吊车反复翻转工件，单批次工件的焊接作业效率能提升三成以上，同时也减少了吊装翻转过程中可能出现的工件磕碰、人员砸伤等安全隐患。对于焊接机器人工作站来说，这类工作台可以作为变位机的低成本替代方案，针对精度要求不是极高的结构件焊接作业，完全能满足姿态调整的需求，整体采购和维护成本只有专业焊接变位机的几分之一，非常适合中小型机械加工企业、五金制品厂的焊接工序使用。在设计过程中也充分考虑了不同工厂的气源、电源配套情况，整个工作台不需要额外接电接气，纯机械结构的锁紧和回转机构故障率极低，哪怕是车间气源、电源临时中断，也不会影响正常的装夹和角度调整作业，不会出现因为配套动力中断导致工件无法锁紧、坠落的安全问题。
