工业皮带式物料水平输送设备结构

　　在离散制造车间的工序衔接环节、电商仓储的分拣线前段、食品加工的原料转运工位，这类平皮带式输送设备都是承担短距离水平物料转运的核心载体，区别于滚筒线、链板线的适用场景，平皮带接触面摩擦力均匀，不会对纸箱、软包装、薄壁工件这类易刮蹭物料造成表面损伤，适配的物料单重覆盖几十克到五十公斤区间，常规运行线速度可在0.1m/s到1.5m/s区间调整，能匹配前后端加工、分拣、包装设备的节拍要求。从结构设计逻辑来看，这款设备采用分体式模块化搭建思路，底部支撑为型钢焊接支腿，支腿上设计了多组调节长孔，可根据现场对接设备的高度差，在150mm范围内调整整机作业高度，支腿底部预留了膨胀螺栓安装孔，可直接固定在水泥地面，也可选配脚轮实现工位间的灵活移位。

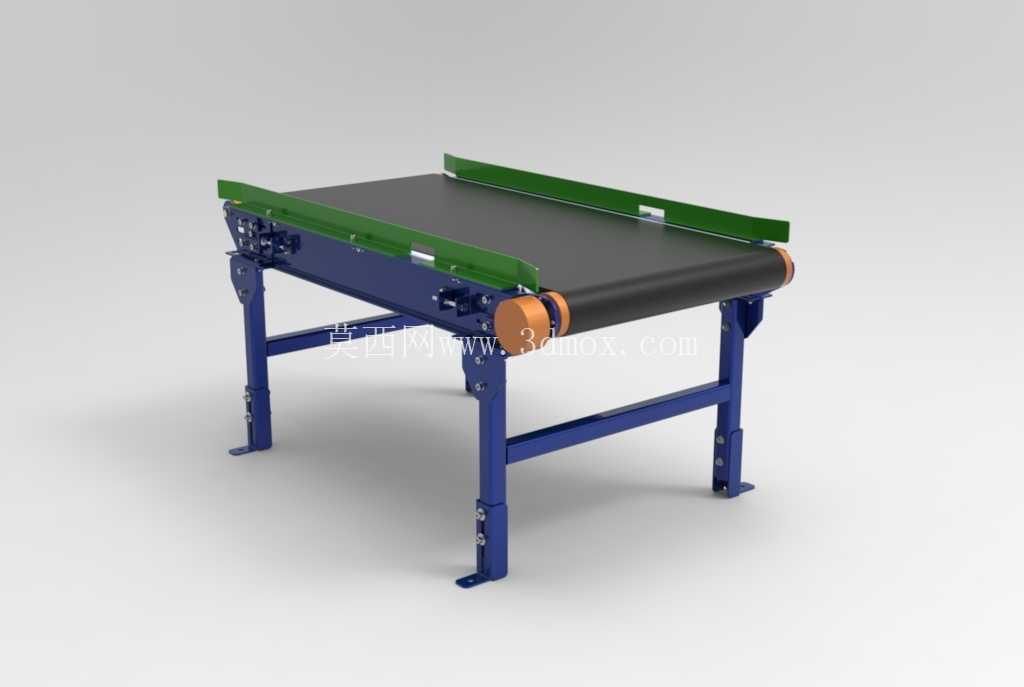

　　两侧的蓝色喷涂机架为折弯成型的钢板结构，折弯边做了圆角处理避免安装调试时的锐边划伤，机架两端安装的主从动辊筒做了动平衡校正，辊筒表面包胶处理，增大与皮带的摩擦力避免重载下出现打滑丢转的问题，张紧结构设置在从动辊端，通过两侧的调节螺栓即可调整皮带张紧度，同时校正皮带跑遍问题，日常维护时不需要拆解主体结构，单人即可完成张紧调整作业。皮带上方两侧设置的绿色挡边为高分子聚乙烯材质，通过螺栓固定在机架侧边，挡边高度可根据输送物料的堆高调整安装位置，避免物料在输送过程中从侧边滑落，挡边与皮带表面预留了2mm的间隙，不会摩擦皮带表面造成额外的动力损耗。

　　驱动端采用侧装式布局，电机减速机直接与主动辊轴连接，省去了链传动的中间环节，既减少了传动损耗，也降低了日常润滑维护的工作量，驱动侧的护罩做了镂空散热设计，长时间连续运行时也能保证电机温度处于合理区间。从安装边界来看，这款设备的主体宽度可根据输送需求调整，常规款的有效输送宽度为500mm，整机总宽度为620mm，长度可根据工位间距做模块化拼接，单段标准长度为2000mm，多段拼接时不需要额外制作中间支架，相邻段的机架通过连接板直接固定即可，拼接后的整体直线度可控制在1mm/m以内，不会出现皮带跑偏的问题。

　　在实际选型应用中，这类设备可根据输送物料的特性更换不同材质的皮带，输送散料时可更换带防滑横纹的皮带，输送防静电要求的电子物料时可更换防静电PVC皮带，输送有油污的机加工工件时可更换耐油橡胶皮带，适配不同行业的工况需求。设备的机架表面采用静电喷塑处理，涂层厚度在60到80微米之间，耐刮擦、防腐蚀，在一般的工业车间环境下可保证五年内不会出现涂层脱落、机架锈蚀的问题。设计过程中对各受力点做了有限元校核，支腿与机架的连接位置、辊筒的安装座位置都做了加强筋处理，满载运行时机架的最大变形量不超过0.5mm，不会因为长期重载出现结构变形导致的皮带跑偏、辊筒卡滞问题。日常运维层面，皮带的更换不需要拆解两端的辊筒，只需要松开张紧螺栓即可将皮带从侧边抽出，更换一条皮带的作业时间可控制在二十分钟以内，大幅降低产线停机维护的时间成本。设备的所有紧固件都采用国标标准件，损坏后可直接在市面上采购替换，不需要定制特殊配件，降低了后期的运维备件成本。在产线布局时，这类输送设备既可以单独作为工位间的物料转运载体，也可以多台组合搭配顶升移栽、扫码分拣、挡料停机构，组成完整的物料分拣、输送、缓存系统，适配不同行业的产线自动化升级需求。
