机器人托盘检测输送线体设计方案

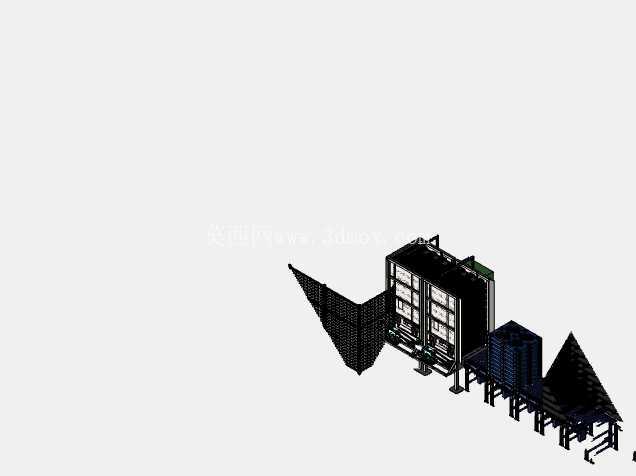

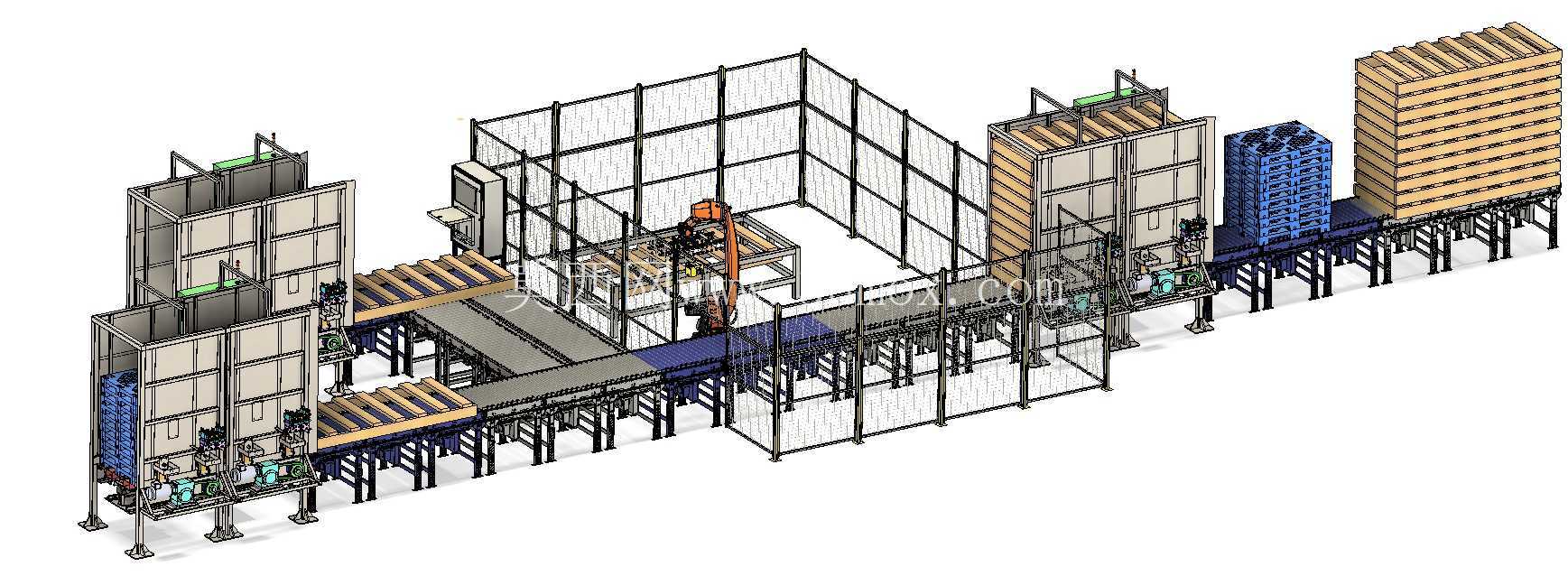

　　这套托盘检测输送系统主要面向成品仓储周转环节的托盘质检分流场景，适配标准木托盘、塑料托盘的自动化检测与良品不良品分仓码垛需求，常见于快消品制造、电商仓储、医药流通等需要大批量托盘循环复用的生产物流环节，替代传统人工目检托盘破损、人工分拣码垛的作业模式，单条线体可对接前端成品入库输送线，实现托盘从拆垛、检测、分流到码垛的全流程无人化作业。整套设备的布局采用U型排布设计，外围配置安全防护围网，围网高度设置为2米，符合工业设备安全防护的高度要求，所有检修门配置安全门锁，开门即触发全线急停，避免人员误入作业区域引发安全事故。

　　线体核心配置三台托盘堆垛机，分别对应待检托盘上料、良品托盘码垛、不良品托盘码垛三个工位，堆垛机采用双立柱链条提升结构，提升行程适配12001000标准托盘的12层堆垛高度，单次提升额定负载可达1.5吨，满足满垛托盘的承载需求。中间作业区域配置六轴工业机器人，机器人安装在直线行走轴上，可覆盖待检托盘取料位、视觉检测室、良品输送位、不良品输送位四个作业点位，机器人末端采用定制夹爪，夹爪配置可调式定位销，可适配不同规格托盘的抓取定位，避免抓取过程中托盘偏移掉落。

　　视觉检测室采用封闭暗室设计，内壁配置哑光吸光材料，避免环境光线对视觉成像的干扰，内部安装多组高清工业相机与补光光源，可从托盘的六个面采集图像，自动识别托盘的面板破损、垫块脱落、钉子外露、形变超差等缺陷，检测精度可达1mm，检测节拍为每12秒完成一个托盘的全项检测，检测结果实时反馈给控制系统，由机器人根据检测结果将托盘分流至对应的输送线。输送段采用动力辊筒输送结构，辊筒间距设置为100mm，避免托盘底部垫块卡入辊筒间隙，输送线两侧配置导向条，导向条采用超高分子量聚乙烯材质，耐磨且摩擦系数低，可引导托盘在输送过程中自动对中，保证机器人抓取与堆垛的位置精度。线体的安装边界需要预留不小于1.2米的检修通道，地面承重要求不小于5吨每平方米，所有设备的固定采用膨胀螺栓与地面连接，堆垛机底部额外配置二次灌浆层，保证提升作业过程中的设备稳定性。控制系统采用PLC作为主控制器，搭配触摸屏作为人机交互界面，可实时显示线体运行状态、检测数据、故障报警信息，同时预留通讯接口，可对接工厂的WMS仓储管理系统，实现托盘检测数据的上传与生产任务的下发。

　　在设计过程中，重点考虑了托盘规格的兼容性，所有定位、抓取、输送结构都预留了调节余量，可通过简单调整适配1200800、1100*1100等多种常用托盘规格，无需更换核心结构件；同时针对托盘检测过程中可能出现的卡料、定位偏差等异常情况，在各个关键工位配置了光电传感器与到位检测开关，出现异常时自动停机并在触摸屏显示故障位置，方便运维人员快速排查处理。线体的良品码垛工位与不良品码垛工位都配置了托盘到位锁定机构，码垛过程中托盘不会发生偏移，满垛后可由叉车直接从出料位叉取，无需额外调整位置，减少叉车作业的等待时间。整套设备的作业节拍可匹配前端每小时300托的成品入库效率，相比人工作业模式，可减少80%的作业人员配置，同时避免人工目检的漏检、错检问题，保证出库托盘的质量一致性，减少因托盘破损导致的货物倾倒、输送卡滞等生产异常。
