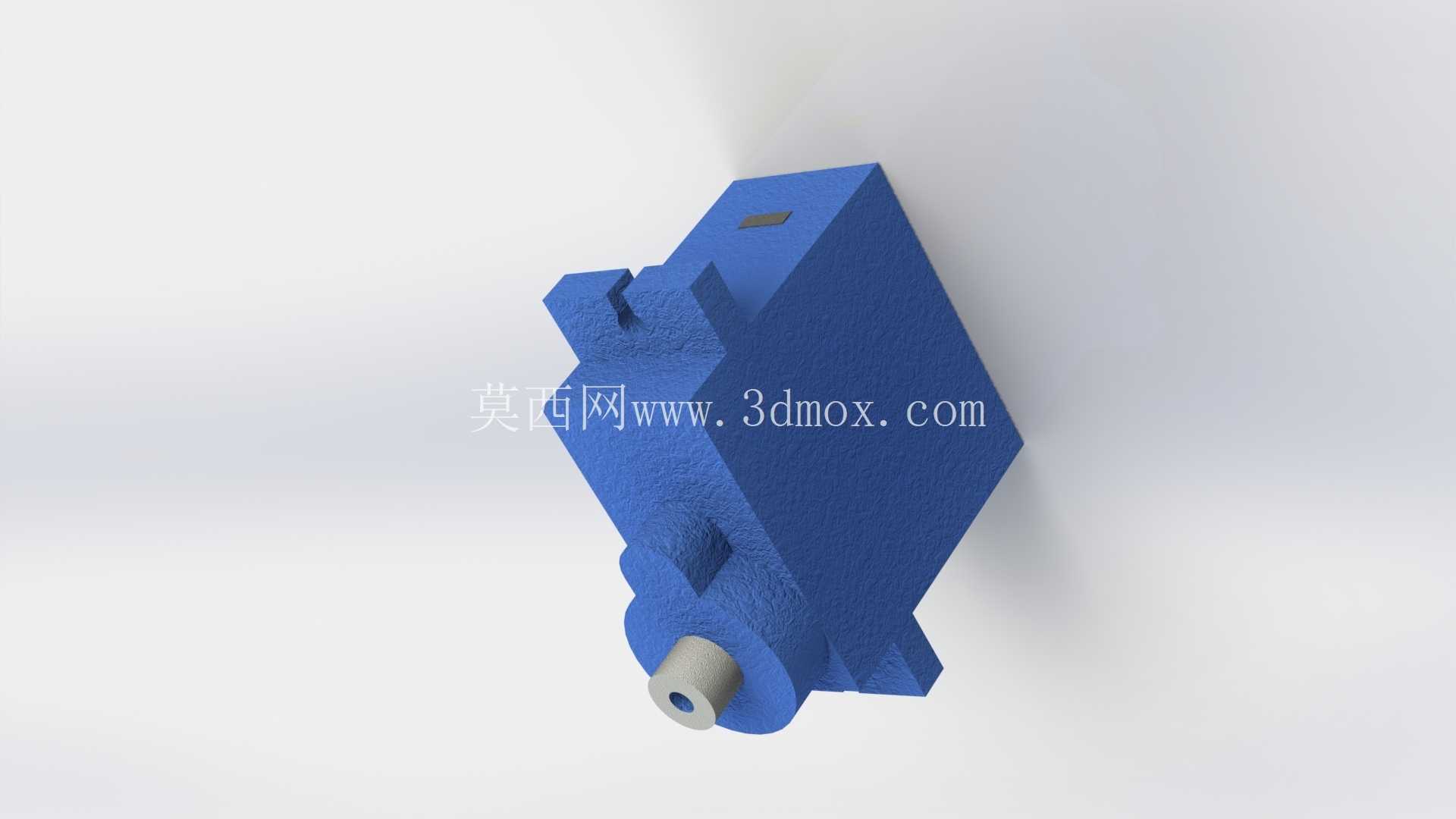

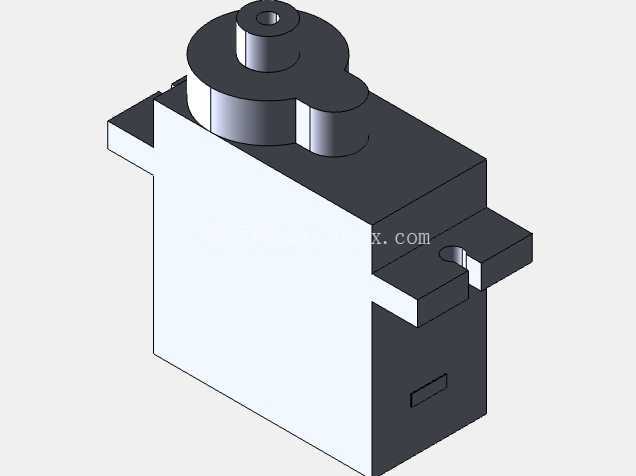

小型舵机SG90高精度三维结构建模

项目分类:伺服电机 发布时间:2026-01-20 ID:1127027
  • 小型舵机SG90高精度三维结构建模
  • 小型舵机SG90高精度三维结构建模

  在桌面级小型自动化装置、教育类机器人套件、入门级航模与遥控车的结构设计环节,SG90这类微型伺服执行件是出镜率极高的动力部件,很多刚接触结构选型的工程师容易忽略它的安装边界细节,导致后期装配时出现舵机臂干涉、走线空间不足的问题,这套三维模型完整还原了实物的所有装配特征,能直接嵌入整机装配体做干涉校验。从实际应用场景来看,这类小舵机常被用于小型机械臂的关节转动、智能小车的转向机构、航模舵面的角度控制、DIY自动门锁的拨杆驱动,甚至是小型视觉云台的俯仰调节,它的负载能力刚好覆盖1kg·cm级别的轻载转动需求,不需要额外搭配减速箱,一体化的结构省去了很多传动件设计的工作量。

  从功能特性上看,它依靠PWM信号实现角度闭环控制,转动行程覆盖0到180度区间,对应控制信号的1ms到2ms脉宽范围,中间位置1.5ms脉宽对应90度中位,控制逻辑简单,不需要复杂的驱动协议,普通的单片机IO口就能直接输出控制信号,对入门级开发者非常友好。做结构设计的时候,首先要关注它的外形安装边界,主体是近似方块的注塑壳体,侧面带有两个固定耳,耳片上的安装孔位间距是标准的23mm,孔径适配M2的自攻螺丝,很多新手建模时容易把固定耳的厚度做薄,实际装配时螺丝会打穿壳体碰到内部的减速齿轮组;输出轴位于壳体前端的轴台位置,轴径是4.8mm,配套的舵机臂安装孔位有多个档位,不同长度的舵机臂对应不同的转动线速度和输出力矩,建模时要预留出舵机臂全行程转动的空间,避免转动时碰到周边的结构件。

  设计思路上,这类微型舵机的内部结构是直流空心杯电机搭配一级金属齿轮加两级塑料齿轮的减速组,减速比刚好匹配小电机的高转速,把输出转速降到适合位置控制的区间,外壳采用ABS注塑成型,既控制了整体重量,又能保证日常使用的结构强度,输出轴的金属衬套能减少长时间转动带来的轴孔磨损,延长使用寿命。实际选型装配时还要注意接线端的位置,它的三根引线从壳体尾部引出,分别是电源正、电源地和信号端,建模时要在尾部预留至少5mm的走线空间,避免装配时线材被壳体和安装支架挤压破损;工作电压区间覆盖4.8V到6V,刚好匹配常用的5V单片机供电系统,不需要额外做电压转换,这也是它在DIY项目和教学套件里被广泛使用的原因之一。

  很多工程师在做小型装置的结构验证时,往往会随便找个近似方块代替舵机模型,等到实际打样装配才发现固定孔位对不上、输出轴高度有偏差、转动行程和周边结构干涉,这套精准建模的SG90模型,把壳体上的所有加强筋、定位凸台、轴台倒角、固定耳的沉孔特征都做了还原,甚至连壳体上的标签凹槽都和实物一致,直接导入装配体就能完成虚拟装配,提前排查所有干涉问题,减少打样迭代的次数。另外要注意,这类舵机的输出轴存在一定的虚位,大概在1度左右,做高精度定位的结构时要在控制程序里做补偿,或者在机械结构上增加限位结构,避免过转打坏内部齿轮;安装时尽量让输出轴的受力方向和舵机安装面平行,不要给输出轴施加径向的过大载荷,不然很容易把输出轴的塑料基座顶裂,这点在结构设计时就要考虑受力路径,把径向载荷转移到安装支架上,不要让舵机壳体承受额外的外力。
