MG996R大扭矩舵机伺服电机结构设计

在做小型自动化设备、航模、机器人关节的结构选型时，MG996R这类大扭矩金属齿轮舵机是绕不开的常用执行元件，很多刚接触结构设计的工程师容易把它和普通直流减速电机混淆，实际上它是集成了减速组、位置反馈电位器、控制电路的一体化伺服执行单元，不需要额外搭配编码器或者驱动板就能实现角度闭环控制，这也是它在小负载点位控制场景里被大量应用的核心原因。

从实际应用场景来看，这类舵机覆盖的领域非常杂，学生做竞赛类的机械臂关节、小型仿生机器人的肢体驱动，工业场景里做小型物料分拣机构的摆臂驱动、自动化设备上的小型风门挡板切换、摄像头云台的俯仰旋转驱动，甚至民用场景里的遥控模型车转向、航模舵面控制、智能门锁的锁舌驱动，都能看到它的身影。它的核心优势是集成度高，不需要工程师额外设计减速箱、反馈回路，只需要给对应的PWM控制信号就能实现0-180度范围内的任意角度锁止，对于负载在10kg·cm级别、不需要连续旋转的点位驱动场景，比单独搭建电机+减速箱+编码器的方案成本低很多，安装也更便捷。

从产品功能特性来说，这款舵机采用金属齿轮组，相比早期的塑料齿轮舵机，抗冲击能力和负载能力提升明显，堵转扭矩能满足大部分小型驱动场景的需求，不会因为轻微的负载冲击就打齿报废。它的控制逻辑是标准的舵机PWM协议，周期20ms的信号里，0.5ms-2.5ms的高电平对应0-180度的输出角度，和市面上绝大多数的舵机控制板、单片机IO口都能兼容，不需要做特殊的协议适配。输出轴采用标准的十字花键结构，配套的舵盘有一字型、十字型、圆盘型等多种可选，能直接和不同结构的摆臂、连杆连接，不需要额外做轴连接的转接设计，这也是标准化元件带来的设计便利。

做结构设计的时候，首先要关注它的安装边界，这款舵机的主体是近似长方体的结构，两侧带标准的安装耳，安装耳上的孔位是统一的标准间距，不管是用螺丝直接固定在支架上，还是搭配标准的舵机安装座，都能快速定位。设计安装位的时候要注意预留出线空间，舵机的引出线是三根并排的杜邦线，分别是电源、地、信号，出线方向在输出轴的对侧，结构设计时不能在出线位置做挡墙，避免压线导致线材破损。输出轴的中心高度是固定值，设计联动机构的时候要对齐这个中心高度，避免连杆运动时出现卡滞或者额外的径向力，影响舵机的使用寿命。

设计思路上，这类一体化舵机的结构布局非常紧凑，电机纵向布置在壳体内侧，通过多级直齿减速组把动力传递到输出轴，电位器和输出轴同轴布置，实时检测输出轴的转动角度，把位置信号反馈给控制板，控制板根据目标角度和当前角度的差值调整电机的正反转和转速，实现角度的闭环锁止。外壳采用高强度工程塑料注塑成型，既保证了结构强度，又控制了整体重量，金属齿轮的材质一般是锌合金或者粉末冶金，兼顾耐磨性和成本，齿轮之间的啮合间隙控制在合理范围内，既不会因为间隙过大导致回差太大影响控制精度，也不会因为间隙过小导致转动卡滞、空载电流过大。

实际选型应用的时候，要注意几个容易踩坑的点：首先是供电电压，这类舵机的工作电压一般在4.8V-7.2V之间，电压越高输出扭矩越大，但不能超过额定电压，否则会烧坏内部的控制电路；其次是负载匹配，虽然它的标称堵转扭矩比较高，但实际长期工作的负载要留至少30%的余量，避免长期堵转导致电机过热烧坏；另外是安装固定的时候，两侧的安装螺丝不要拧得过深，否则会顶到内部的齿轮组，导致转动卡滞。如果是做连续旋转的改装，需要把内部的电位器调整到中点位置，并且拆掉输出轴的限位挡块，不过改装后就失去了角度闭环的功能，变成了普通的减速电机，这点在设计的时候要提前评估需求。

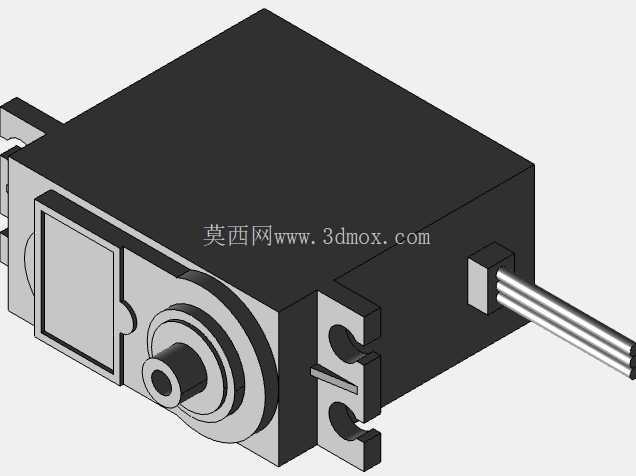

从三维建模的角度来说，建立这个舵机的模型时，核心要准确还原几个关键尺寸：两侧安装耳的孔位间距、孔径，输出轴的直径、花键尺寸、中心高度，主体的长宽高外轮廓，出线口的位置和尺寸，这些尺寸是结构装配时的关键配合尺寸，必须和实物一致，否则设计出来的安装结构会出现装不上、轴不对中的问题。外壳上的散热孔、安装定位槽这些细节可以适当简化，但核心的装配尺寸不能出错，否则模型就失去了工程应用的价值。很多新手建模的时候容易忽略输出轴的限位结构，实际上舵机内部是有机械限位的，正常情况下只能在180度范围内转动，设计联动机构的时候要设置硬限位，避免程序出错导致舵机超行程转动打坏齿轮。
