树莓派适配M12镜头5MP摄像头模组结构

　　做嵌入式视觉项目的结构设计时，最容易踩坑的就是摄像头模组的安装匹配，很多时候拿到实物才发现镜头高度和外壳干涉，或者排线接口位置和主板预留空间对不上，最后不得不反复改外壳模具或者调整主板安装位，拖慢整个项目的打样进度。这款适配树莓派平台的500万像素M12接口摄像头模组，在做结构建模的时候完全围绕嵌入式视觉设备的实际安装需求做了边界还原，没有做多余的装饰性结构，所有尺寸都对应实际量产硬件的装配公差范围，能直接套用到小型视觉检测设备、智能门禁终端、桌面级AI识别装置的结构装配里。从实际使用场景来看，这类小尺寸摄像头模组的应用覆盖范围极广，工业场景里可以装在小型自动化设备的工位旁做工件到位检测、字符识别，不需要额外搭配大体积的工业相机，能大幅压缩检测工位的空间占用；民用场景里可以嵌入智能门锁做活体人脸识别，或者装在教育类机器人上做视觉巡线、色块识别，甚至小型桌面监控设备里也能用到同款模组，核心优势就是体积小、接口通用，不需要额外做复杂的信号转接。

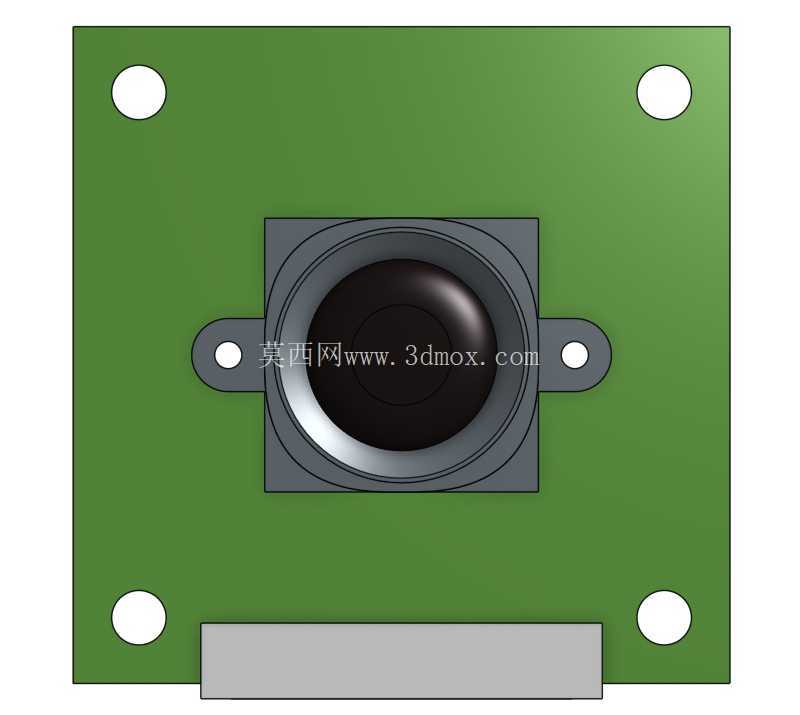

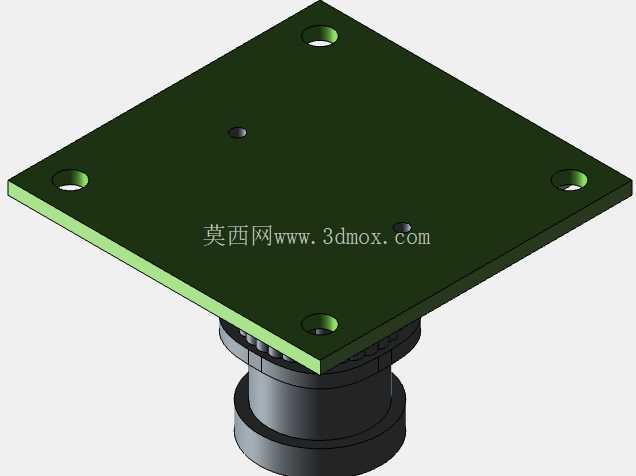

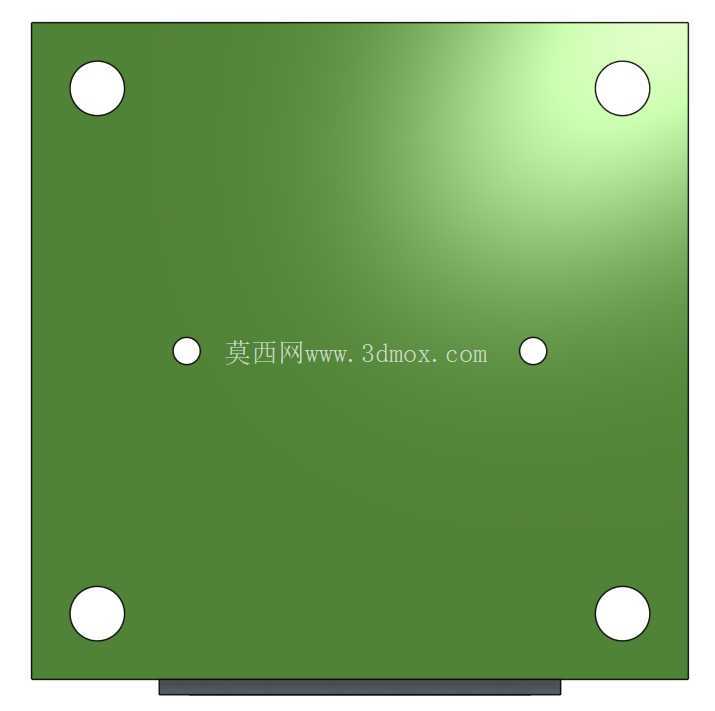

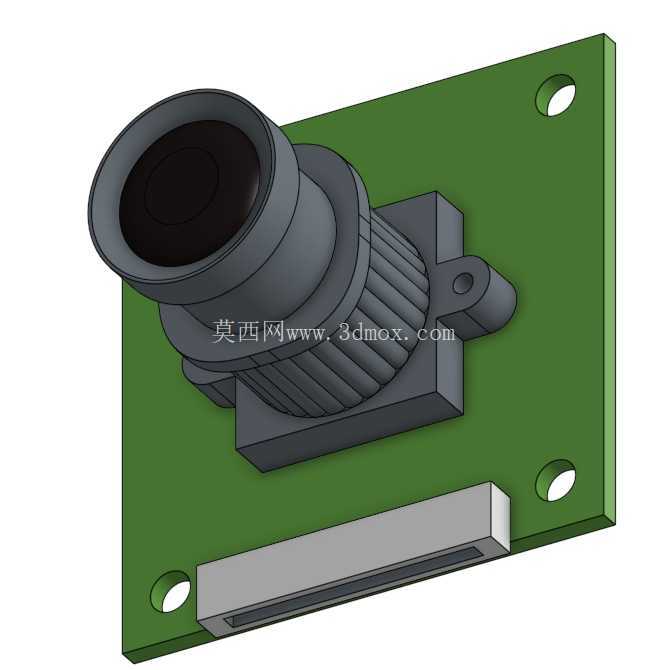

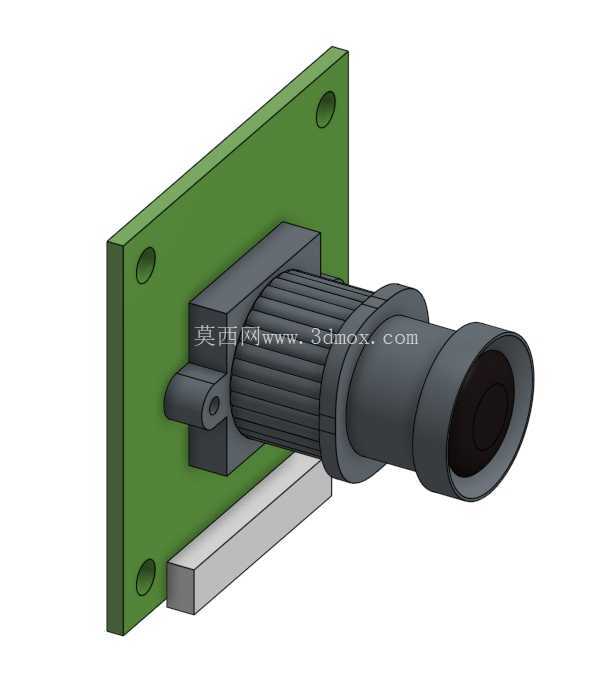

　　模组的PCB板采用矩形平板设计，四个角预留了标准的圆形安装孔，孔位间距完全匹配树莓派官方摄像头的安装规范，不管是用铜柱固定在树莓派主板上方的层叠结构里，还是单独用螺丝固定在设备外壳的内支柱上，都不需要额外打孔调整，安装孔的沉台深度也做了还原，选用M2规格的自攻螺丝或者铜柱时，不会出现螺丝顶起PCB板导致板面变形的问题。镜头部分采用标准M12螺纹接口，建模时还原了镜头的调焦行程范围，实际装配时可以根据拍摄物距旋转镜头调整焦距，调焦环的滚花结构也做了简化还原，做结构干涉检查的时候能准确判断镜头周围需要预留多少手指操作空间，避免外壳挡住调焦环导致后期无法调整焦距。

　　镜头的总高度从PCB板面算起的尺寸完全对应实物参数，做外壳开孔设计的时候，只需要在镜头对应位置预留直径略大于镜头外径的通孔，就能保证镜头前端不被外壳遮挡，同时不会出现开孔过大漏光的问题。排线接口采用FPC软排线插接结构，接口位置在PCB板的短边侧，接口高度和引脚间距完全匹配通用的15Pin摄像头排线规格，建模时还原了接口的翻盖锁紧结构的凸起高度，做结构设计时需要在接口对应位置预留足够的排线弯折空间，避免排线弯折半径过小导致信号传输中断，同时要注意接口上方不要有其他结构件压住翻盖，防止运输过程中翻盖松脱导致排线接触不良。PCB板上的感光芯片位置刚好在镜头底座的正下方，建模时保留了镜头底座和PCB板之间的贴合间隙，这个间隙是留给红外滤光片的安装空间，实际生产中不需要额外调整滤光片的位置，直接采用标准配套滤光片就能装配到位。整个模组的建模采用了简化的实体结构，没有还原PCB板上的细小阻容元件，因为这些元件的高度都低于镜头底座和排线接口的高度，实际装配时不会和其他结构件产生干涉，做整体装配检查的时候只需要核对几个核心安装边界的尺寸就足够，既能减少建模的冗余工作量，又不会影响结构干涉检查的准确性。

　　在做设备整体结构布局的时候，要注意摄像头模组的安装面要尽量和设备外壳的前面板平行，否则会出现拍摄画面一侧清晰一侧模糊的问题，四个安装孔的固定力度要均匀，避免PCB板受力变形导致感光芯片平面倾斜，影响成像质量。如果是用在需要防水的户外设备里，可以在镜头和外壳开孔之间加装环形的防水硅胶圈，建模时可以根据硅胶圈的压缩量调整镜头前端和外壳的间隙，保证防水圈能有足够的压缩量实现密封效果。另外M12接口的通用性很强，后期如果需要更换不同焦距的镜头，比如广角镜头或者长焦镜头，只需要核对镜头的螺纹长度和最大外径，不需要修改PCB板的安装结构，就能直接替换，能大幅降低产品迭代时的结构修改工作量。
