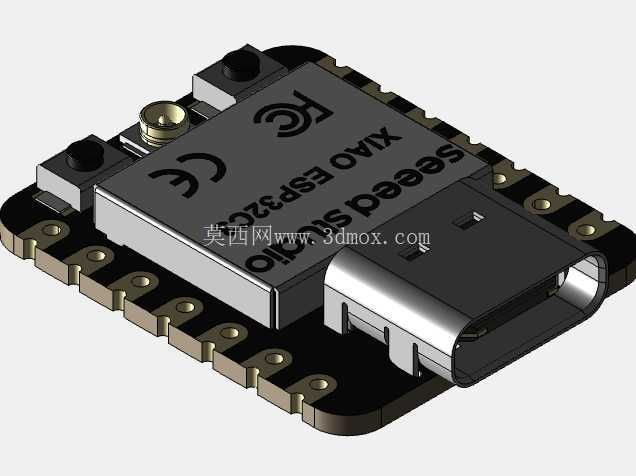

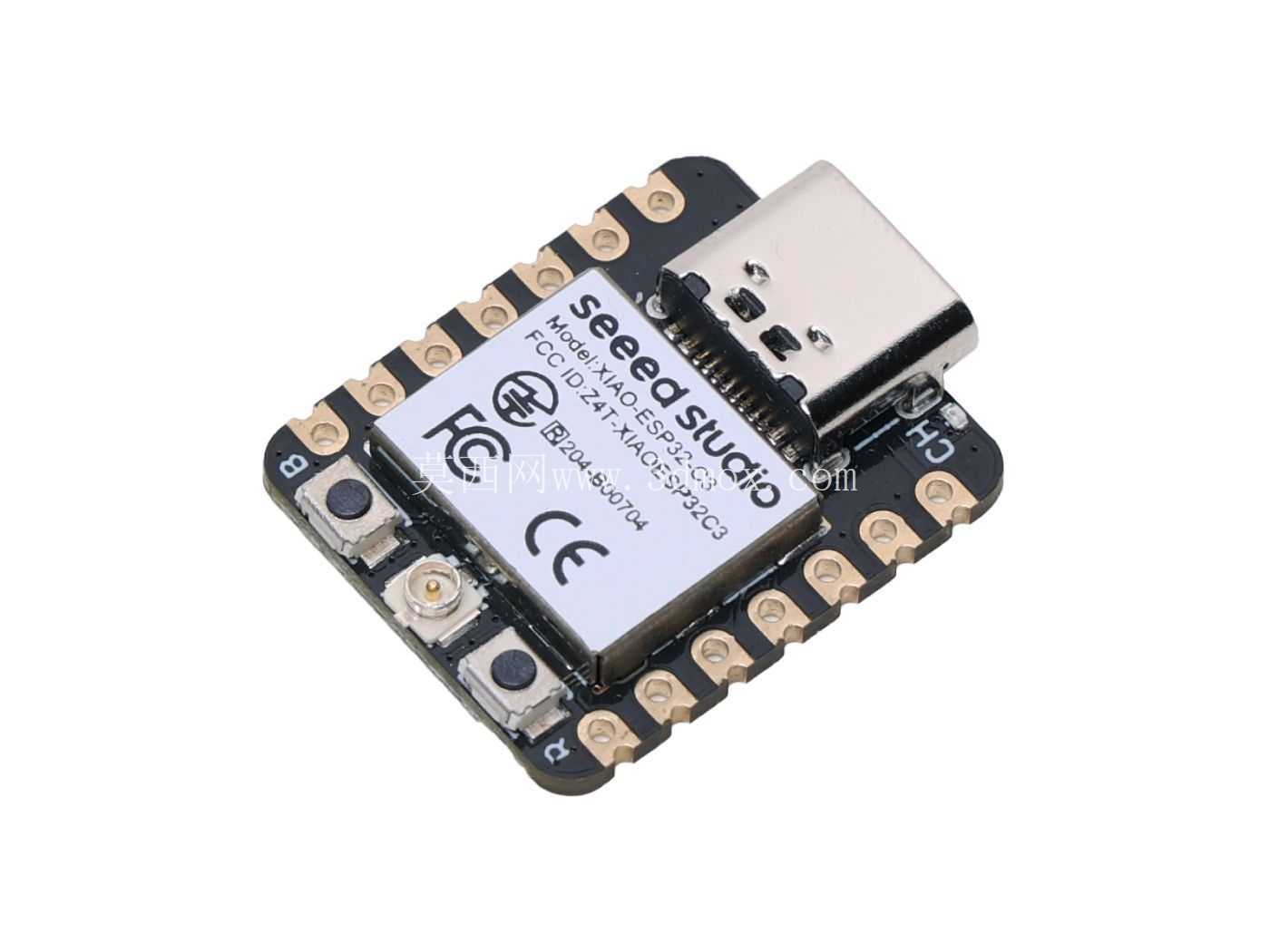

Seeed Studio XIAO ESP32C3开发板结构设计

在物联网终端硬件的结构设计工作中，这类超小型主控板的三维建模往往需要兼顾电气布局合理性与安装适配性，本次涉及的XIAO ESP32C3开发板，是面向紧凑型物联网场景设计的主控单元，在做结构适配前首先要理清其实际应用边界。从实际落地场景来看，这类板卡常被嵌入到可穿戴传感节点、小型环境监测终端、桌面级智能外设、工业现场微型数据采集模块当中，因为整体体积极致压缩，很多对安装空间有严格限制的场景都会选用该款主控，比如智能门锁的内置通信模块、小型农业墒情监测节点的主控单元、桌面创客项目的核心控制板，甚至部分定制化人机交互按键的主控端也会采用该板卡。

从功能特性来看，该板卡采用RISC-V架构主控，集成WiFi与BLE无线连接能力，不需要额外扩展通信模块即可实现近距离数据透传与无线网络接入，板载的Type-C接口兼顾供电与程序烧录功能，不需要额外设置调试接口，在结构设计时仅需预留对应接口的对位开口即可。板卡边缘的半孔焊盘设计是其结构适配的核心特点，这类焊盘既可以直接焊接在载板上实现板对板连接，也可以通过排针焊接实现外接扩展，建模时需要严格把控焊盘的间距与孔径公差，按照1.27mm的标准半孔间距做尺寸约束，避免焊接时出现对位偏差。

设计思路上，该板卡采用无外伸元件的对称布局，核心主控与射频模块布置在板卡中部，接口与按键、指示灯布置在板卡边缘，最大化利用PCB的有限面积，板载的IPEX天线座布置在板卡侧端，既可以使用板载陶瓷天线，也可以通过外接天线延长信号覆盖范围，建模时需要注意天线座的高度边界，避免外壳结构遮挡天线信号传输路径。板上的复位按键与启动按键采用贴片轻触开关，高度控制在1.5mm以内，在做外壳设计时，按键的触发凸台需要对应开关的中心位置，预留0.3mm的按压行程间隙，避免出现按键卡滞或者触发不灵敏的问题。

外形尺寸与安装边界方面，该板卡整体长宽尺寸控制在21mm×17.5mm左右，属于拇指级的主控板尺寸，PCB厚度采用标准1.6mm板厚，整体最高元件为Type-C接口，高度约3.4mm，其余元件高度均控制在2.5mm以内，在做嵌入式安装时，预留的安装腔室深度只要不小于4mm即可满足装配需求。板卡本身没有设置固定安装孔，实际装配时通常采用两种固定方式，一种是通过底部焊盘焊接在载板上依靠焊盘固定，另一种是采用耐高温双面胶进行粘接固定，部分需要频繁拆卸的场景会3D打印专用的固定卡座，通过卡座的卡扣结构卡住板卡边缘的半孔位置实现固定，建模时需要注意板卡四个角的圆角处理，圆角半径为0.8mm，避免卡座设计时出现边角干涉。

在结构适配过程中，需要特别注意射频部分的净空要求，板载天线对应的PCB区域下方不能布置金属结构件，否则会大幅影响无线信号的收发强度，通常在做外壳设计时，天线对应位置会采用塑料材质做镂空或者薄壁处理，壁厚不超过1mm，避免信号衰减。另外Type-C接口的对位公差需要控制在±0.1mm以内，外壳的开口尺寸要略大于接口实际尺寸，预留插拔时的晃动余量，避免长期插拔后接口出现开焊问题。板卡的供电引脚分布在边缘焊盘上，建模时需要标注清楚引脚的定义位置，方便后续结构设计时避开电源引脚的走线区域，防止出现短路风险。

从实际选型适配的角度来看，这类板卡的三维模型主要用于前期的结构堆叠验证，在项目方案阶段将该模型导入装配体中，可以快速确认板卡与周边结构件、电池、传感器的位置关系，检查是否存在装配干涉，提前调整外壳的内部筋位与开口位置，减少后期打样的迭代次数。建模时需要还原板卡上所有元件的实际高度与轮廓，不需要还原元件的内部细节，只要保证外形尺寸与安装位置准确即可，尤其是半孔焊盘的位置与尺寸，必须和实际板卡完全一致，否则在做载板设计时会出现焊盘对位错误，导致整个PCB设计报废。
