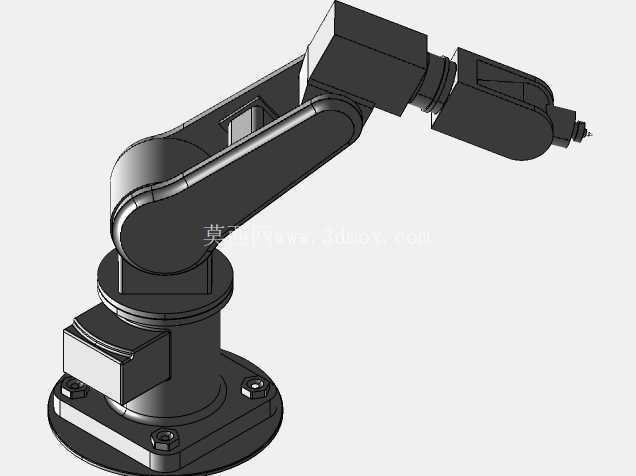

六轴多关节工业机械臂结构设计方案

这款多关节机械臂的结构设计，核心围绕中小负载工况下的柔性作业需求展开，在3C电子装配、轻工行业物料分拣、实验室样本转运、小型零部件上下料场景中都能适配。从底座安装边界来看，采用方形法兰安装结构，四个安装孔位对称分布在底座四角，安装面预留了足够的平面度加工余量，适配常见的铝型材工作台、钢制工装台的安装孔距标准，不需要额外做转接板就能完成固定，底座内部预留了伺服电机、谐波减速器的安装腔体，走线孔设计在底座中心位置，避免关节转动过程中线缆出现拉扯磨损的问题。

大臂与底座的连接关节采用回转支承结构，可实现360度水平方向回转，转动范围覆盖作业半径内的全部工位，大臂的长度设计兼顾了作业半径与结构刚性，臂身采用箱型薄壁结构，在保证整体重量可控的前提下，提升了抗弯抗扭性能，避免高速启停过程中臂身出现震颤影响末端定位精度。肘部关节连接大臂与小臂，采用交叉滚子轴承承载径向与轴向载荷，关节处的走线槽采用内嵌式设计，所有动力线、编码器线都从臂身内部穿过，既避免了外部走线容易被周边设备剐蹭的问题，也让整体外观更整洁，减少作业过程中的积尘死角。

小臂部分的设计侧重末端灵活性，腕部集成了三个转动关节，可实现末端执行器的俯仰、回转、偏转动作，能够适配夹爪、真空吸盘、点胶头、螺丝锁付头等多种末端工装，末端法兰的安装尺寸符合通用工业机器人末端接口标准，不需要额外加工转接件就能快速更换不同的执行部件。整体结构的关节处都设计了密封槽，可加装密封圈阻挡车间内的粉尘、切削液进入关节内部损坏传动部件，适配多数普通工业车间的使用环境，不需要额外做整机防护改造。

从设计思路上，这款机械臂没有追求过大的负载能力，而是把重点放在重复定位精度与运动平顺性上，每个关节的传动链都做了消隙设计，谐波减速器的安装配合面预留了合适的公差带，既保证装配便利性，也能消除传动间隙带来的定位误差。臂身的转动限位做了软硬双重设计，机械限位块布置在关节转动的极限位置，避免软件限位失效时臂身过度转动撞坏周边设备，同时每个关节都预留了传感器安装位，可加装原点传感器、限位传感器，满足自动化产线的控制需求。

在实际选型适配时，这款结构的机械臂作业半径可覆盖以底座为中心、半径800mm左右的圆形作业区域，底座安装时只需要保证安装台面的平面度公差在0.1mm以内，固定螺栓采用8.8级以上强度的内六角螺栓即可满足承载要求。日常维护时，每个关节的注油孔都布置在便于操作的位置，不需要拆解臂身就能完成润滑脂的加注，降低后期运维的工作量。不同于大型重载机械臂的厚重结构，这款臂身整体重量控制在合理区间，既可以固定在地面工作台使用，也可以倒装在机架顶部、或是侧装在生产线侧边，适配不同产线的布局需求，在空间紧凑的自动化工作站中也能灵活布置，不会占用过多的设备安装空间。
