非铺装路面作业用全地形拖挂运载架

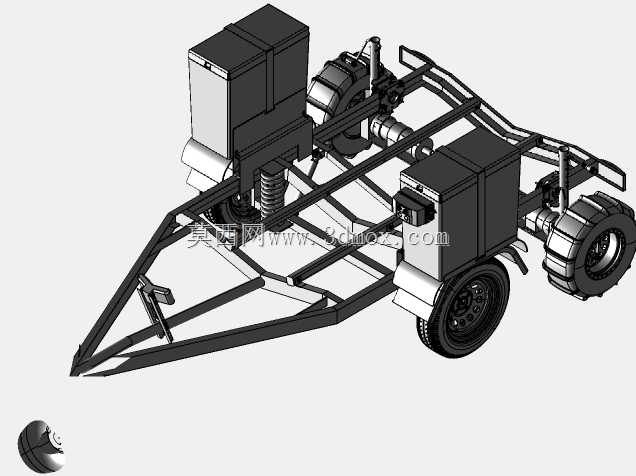

　　这款全地形拖挂运载结构，主要面向林区巡检、野外勘探、山地农牧作业、非铺装路面短途物资转运场景设计，可适配全地形车、小型越野拖拉机作为牵引动力，解决常规拖车在泥泞、碎石、坡地等复杂路面通过性不足的问题。从结构设计逻辑来看，整体采用三角形牵引架搭配矩形主承载框架的布局，三角形牵引端的铰接点位置经过反复校核，预留了足够的上下摆角与左右转向余量，避免牵引状态下大角度转向或爬坡时出现结构干涉，牵引架前端的连接结构可适配通用型拖车钩，无需额外改装即可与多数越野牵引设备对接。主框架采用型钢焊接成型，框架内部预留了模块化安装位，既可以直接固定标准储运货箱，也可以根据作业需求加装发电机组、野外作业工具柜、应急救援装备等专用设备，

　　框架两侧的安装支座预留了通用安装孔位，可快速拓展侧边储物架、警示标识、辅助照明等附加组件。行走系统采用独立悬架搭配大颗粒越野轮胎的配置，每个轮组都配备了螺旋弹簧与阻尼减震结构，单轮跳动行程可覆盖多数坑洼路面的落差，避免单轮悬空时出现车架大幅倾斜、所载货物倾覆的问题，轮组的轮距与轴距参数经过匹配，在保证转弯半径足够小的同时，高速牵引状态下不会出现摆尾失稳的情况。设备的安装边界充分考虑了野外作业的通过性需求，车架最小离地间隙高于常规民用拖车，接近角与离去角都做了加大处理，避免在陡坡、沟壑地形出现托底卡滞，车架上的所有电气走线都预留了防护线槽，轮组附近的线束都做了防石击包裹，避免野外行驶过程中被飞溅的碎石打穿线路。

　　两侧预留的设备安装箱采用防水密封结构，可放置需要防尘防水的精密作业仪器，箱体与车架之间采用减震垫连接，降低路面颠簸传递到箱内设备的振动幅值。整体结构没有冗余的装饰性设计，所有构件都承担承载或功能作用，焊接位置都做了应力释放处理，长期在颠簸路面行驶也不会出现焊缝开裂的问题，轮组的维护点位都预留了足够的操作空间，野外现场无需复杂工具即可完成轮胎更换、减震调校等常规维护操作。
