切线驱动轮毂电机结构设计方案

　　这款轮边集成式驱动单元，最初的设计出发点是解决小型移动平台、竞技类机器人、轻量化代步装置在紧凑安装空间下的动力匹配痛点——常规的驱动方案需要将电机布置在车架主体位置，通过联轴器、传动轴、减速箱再将动力传递至车轮，整套传动链路不仅占用大量车架内部空间，多段传动带来的效率损耗、装配公差累积、反向间隙问题，也会直接影响设备的动力响应精度与传动效率。在做结构方案推演的时候，我们最先敲定的是反向轴输出的布局逻辑，将动力输出轴直接从电机轮体的侧端伸出，不需要额外加装转接法兰就可以直接和车架的安装支座配合，整个驱动轮的安装边界完全贴合常规实心轮的安装尺寸，替换原有从动轮时不需要对车架结构做大规模改动，只需要预留对应轴径的安装孔位、保证轮体转动的安全间隙即可完成装配。

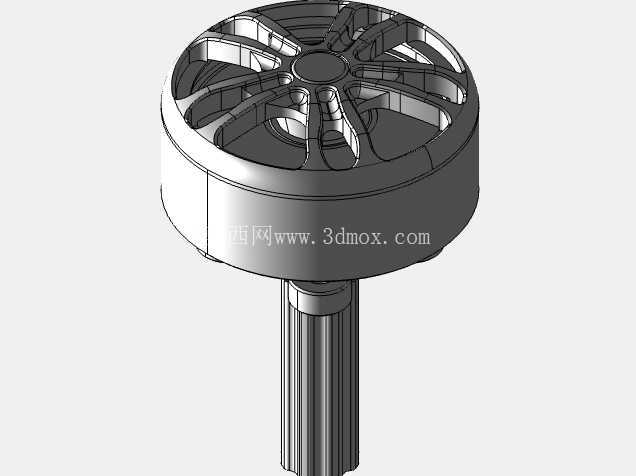

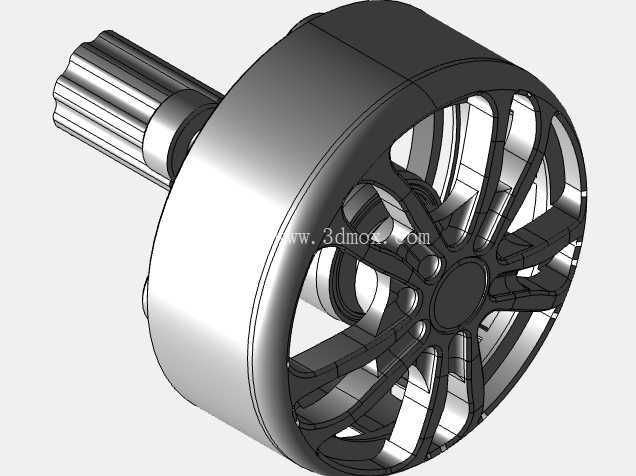

　　轮体的辐条部分采用了镂空式的辐条结构，不是单纯为了视觉效果做的造型处理：一方面是在保证轮体整体结构强度的前提下，尽可能降低旋转部分的自重，减少电机启动时的转动惯量，提升动力响应速度；另一方面镂空结构可以让电机工作时产生的热量通过辐条间隙快速随轮体转动形成的气流散出，不需要额外加装散热风扇或者散热壳体，进一步压缩了整体结构的体积。输出轴端设计的滚花小齿轮结构，是针对特定应用场景做的功能优化：当设备需要在光滑硬质地面、或者有一定坡度的金属板面行走时，光面轮的抓地力不足很容易出现打滑空转，滚花齿可以在接触行走面时嵌入接触面的微小形变层，提升接触摩擦力，即使在带载启动、急停急转的工况下也能保证动力有效传递，不会因为打滑损失动力。

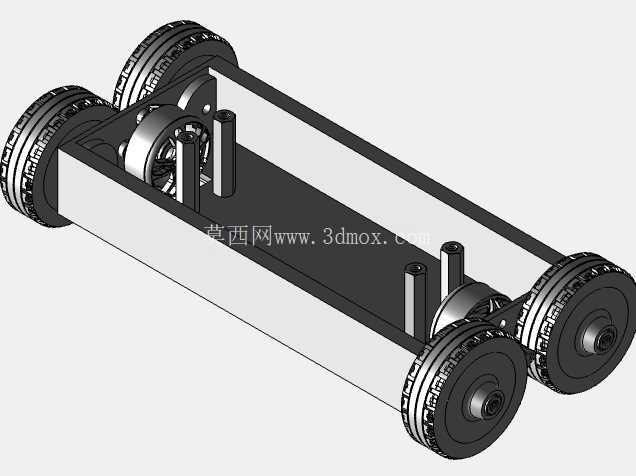

　　从安装边界来看，整个驱动单元的轮体外径、输出轴长度、轴径尺寸都做了标准化的适配设计，安装时只需要保证轴端的同轴度公差在允许范围内，锁紧固定螺母后就可以完成装配，不需要额外调整传动啮合间隙，也不需要做动平衡的二次校准——因为轮体在结构设计阶段就已经做了旋转件的配重平衡处理，正常工作转速下不会出现明显的径向跳动。在实际应用场景中，这类集成式切线驱动轮可以适配很多对安装空间有严格限制的设备：比如小型巡检机器人的行走轮、竞技格斗机器人的驱动单元、轻量化AGV的主动轮、甚至是小型电动滑板的改装驱动轮，都可以直接选用这款结构，省去了自行设计传动链路、匹配电机与减速比的繁琐步骤。设计过程中我们也规避了很多集成轮毂电机常见的问题：比如将动力传输的走线通道设计在固定轴的中心孔内，避免轮体转动时线缆反复弯折出现磨损断裂；轮体的外壳采用一体化的硬质铝合金结构，既可以作为电机磁钢的安装基座，也可以作为防护外壳抵御日常行走时的砂石磕碰，不需要额外加装防护套；输出轴和轮体的连接部位采用了过盈配合加定位销的固定方式，大扭矩输出时不会出现轴和轮体相对转动的滑脱问题。

　　和传统的“电机加减速箱加外接车轮”的方案相比，这种切线驱动的集成结构把所有传动部件都整合在轮体内部，传动链路的长度缩短到最短，传动效率可以提升百分之十五以上，同时因为减少了外接零部件的数量，整体的故障点也相应减少，日常维护只需要定期检查轴端固定件的锁紧状态即可，不需要对内部传动结构做频繁的保养维护。在做结构强度校核的时候，我们针对轮体辐条、输出轴、连接部位分别做了额定载荷下的应力仿真，确保在三倍额定负载的冲击工况下，结构不会出现塑性变形，完全可以满足各类小型移动设备的日常使用需求。
