2812规格甲壳虫轻型轮毂电机结构设计

在小型竞技机器人、轻量化轮式移动平台的设计迭代过程中，驱动单元的集成度、重量与安装适配性一直是结构工程师需要反复权衡的核心指标，这款适配2812尺寸规格的轻型轮毂电机，正是针对这类紧凑空间下的直驱需求完成的结构设计，从实际落地的测试场景来看，它已经在多型对抗类机器人、小型巡检移动平台上完成了可靠性验证，能够在高负载冲击、频繁正反转的工况下保持稳定的动力输出。

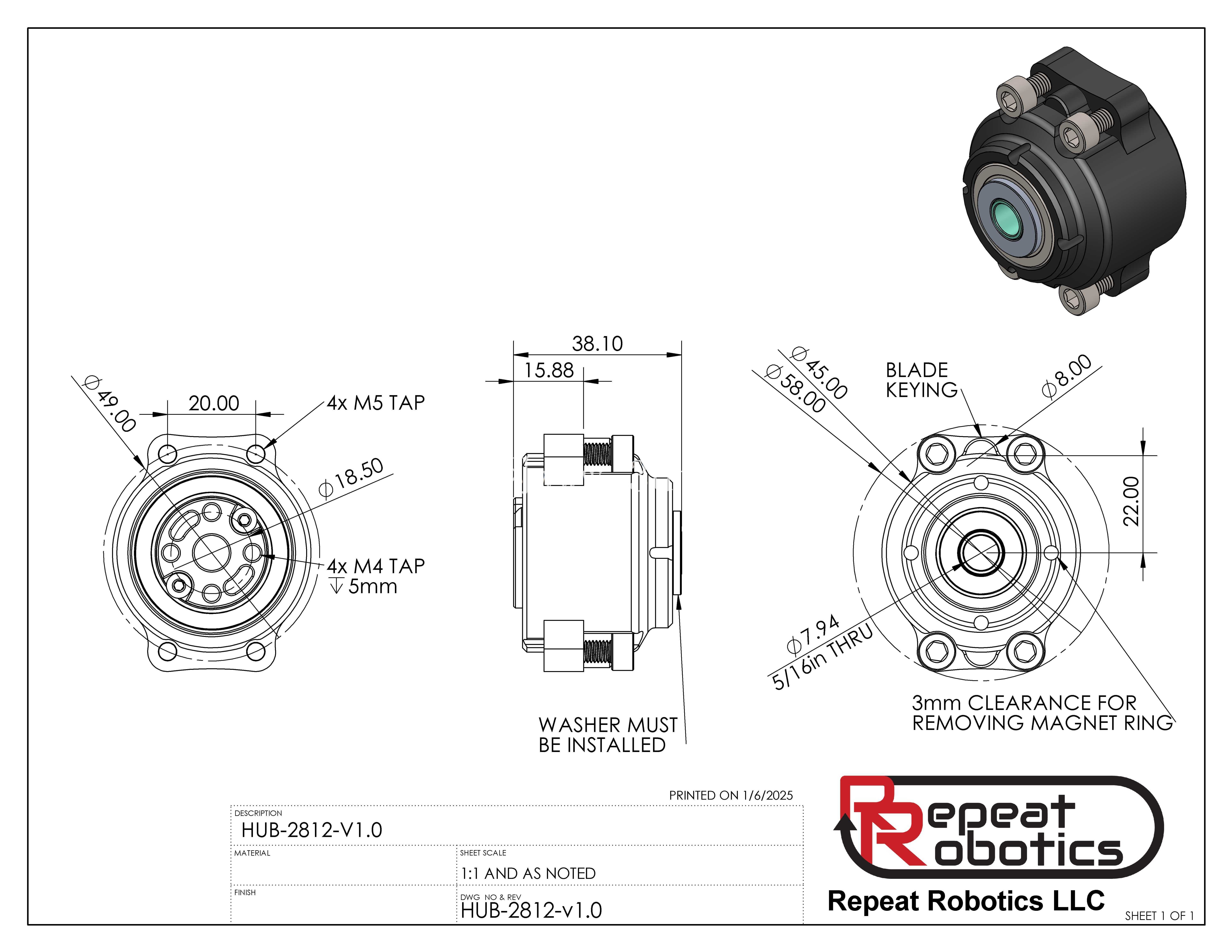

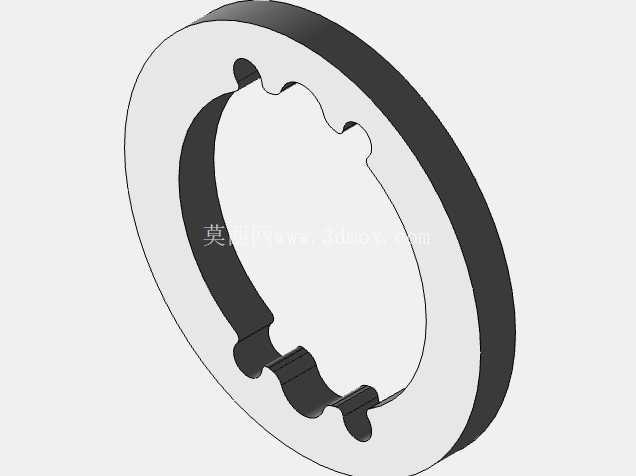

从安装边界来看，这款电机的主体轴向总尺寸控制在38.10mm，径向最大轮廓直径为48mm，输出端的安装法兰面预留了4个M4规格的螺纹孔，孔位深度5mm，分布在直径18.50mm的分度圆上，能够直接适配多数小型轮组的安装接口，不需要额外设计转接法兰。电机尾部的固定端则预留了4个M5规格的螺纹孔，分布在直径45mm的分度圆上，键槽宽度匹配8mm的标准平键，能够保证动力传递过程中不会出现周向打滑的问题。设计时特意在磁环位置预留了3mm的拆卸间隙，维护时不需要完全拆解电机主体就可以完成磁环的更换，同时在装配要求中明确了垫片的强制安装规范，能够避免轴向窜动带来的轴承磨损问题，轴端的5/16英寸通孔可以直接穿过走线，避免轮组转动时线缆出现缠绕磨损的情况。

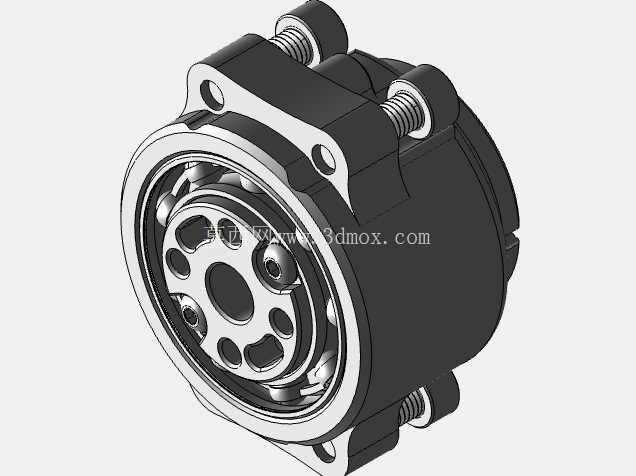

从功能特性来看，这款轮毂电机采用了外转子直驱的结构形式，省去了传统驱动方案中的减速箱环节，不仅降低了整体重量，也消除了齿轮传动带来的背隙问题，对于需要精准控制轮速、频繁完成启停和转向动作的机器人平台来说，直驱结构的响应速度更快，控制精度也更高。电机的整体外形做了圆弧过渡的轻量化处理，类似甲壳虫的圆润轮廓能够减少安装时的空间干涉，外壳采用高强度工程材质搭配金属嵌件的结构，在保证结构强度的同时尽可能降低了自重，不会给小型移动平台带来额外的负载负担。

在实际选型适配过程中，工程师需要重点关注几个安装细节：首先是尾部固定端的安装平面需要保证足够的平面度，避免锁紧螺丝时电机壳体出现形变，影响内部轴承的同轴度；其次是输出端连接轮组时，螺丝的锁紧扭矩需要控制在合理范围，避免螺纹滑牙或者法兰面变形；另外走线时需要注意穿过轴端通孔的线缆要预留足够的转动余量，避免轮组往复转动时拉扯线缆造成断路。从实际应用场景来看，这款电机除了适配竞技类格斗机器人之外，也可以用于小型AGV搬运小车、教育类机器人平台、轻量化巡检设备的轮组驱动，只要安装空间的尺寸边界能够匹配，就可以直接替换同规格的传统驱动单元，不需要对原有设备的轮系结构做大幅度修改。

在结构设计的思路上，这款电机没有盲目追求过高的功率参数，而是把设计重点放在了安装适配性和维护便捷性上，比如所有的安装螺纹孔都采用了标准规格，工程师在设计配套结构时不需要定制特殊规格的紧固件，预留的拆卸间隙也降低了后期维护的难度，整体的尺寸链设计经过了多轮优化，各个配合面的公差都控制在合理范围，既保证了装配的精度，也不会因为公差要求过高增加加工成本。对于从事小型移动设备结构设计的工程师来说，这款电机的结构设计有不少可以参考的细节，比如如何在有限的空间内平衡安装强度、走线空间和维护需求，如何通过标准化的接口设计降低配套结构的设计难度，这些细节都是实际项目中经过多轮验证才确定的方案，能够直接给同类产品的设计提供参考。
