多用途机械臂操纵器概念结构设计

在工业自动化、教学演示、特种作业辅助等场景中，机械臂操纵端的结构合理性直接决定了操作精度与动作流畅度，这套概念化的机械臂操纵结构，正是围绕多场景适配的核心需求展开的设计探索。不同于量产定型的工业机械臂结构，这套设计从操纵端的力传递路径出发，重新梳理了臂段之间的铰接关系，将传统的内置走线槽优化为臂体外侧的模块化走线卡扣位，既方便前期概念验证阶段的线路调整，也能在后续迭代中快速适配不同规格的信号线缆与动力气管。

从实际用途来看，这套结构并非面向量产流水线的重载作业场景，而是瞄准了轻载作业的辅助操纵需求——比如教学实验室里的分拣演示单元、小型工位的物料转运辅助、特种检测设备的末端执行器搭载平台，这类场景不需要动辄几十公斤的负载能力，反而对结构的拆装便捷性、动作的灵活性有更高要求。设计过程中特意将各段臂体的铰接轴做了等直径通用化处理，所有铰接位置的轴套都采用同规格标准件，不需要单独定制异形连接件，哪怕是后期做结构改装，也能快速找到替换配件，降低概念验证阶段的加工成本。

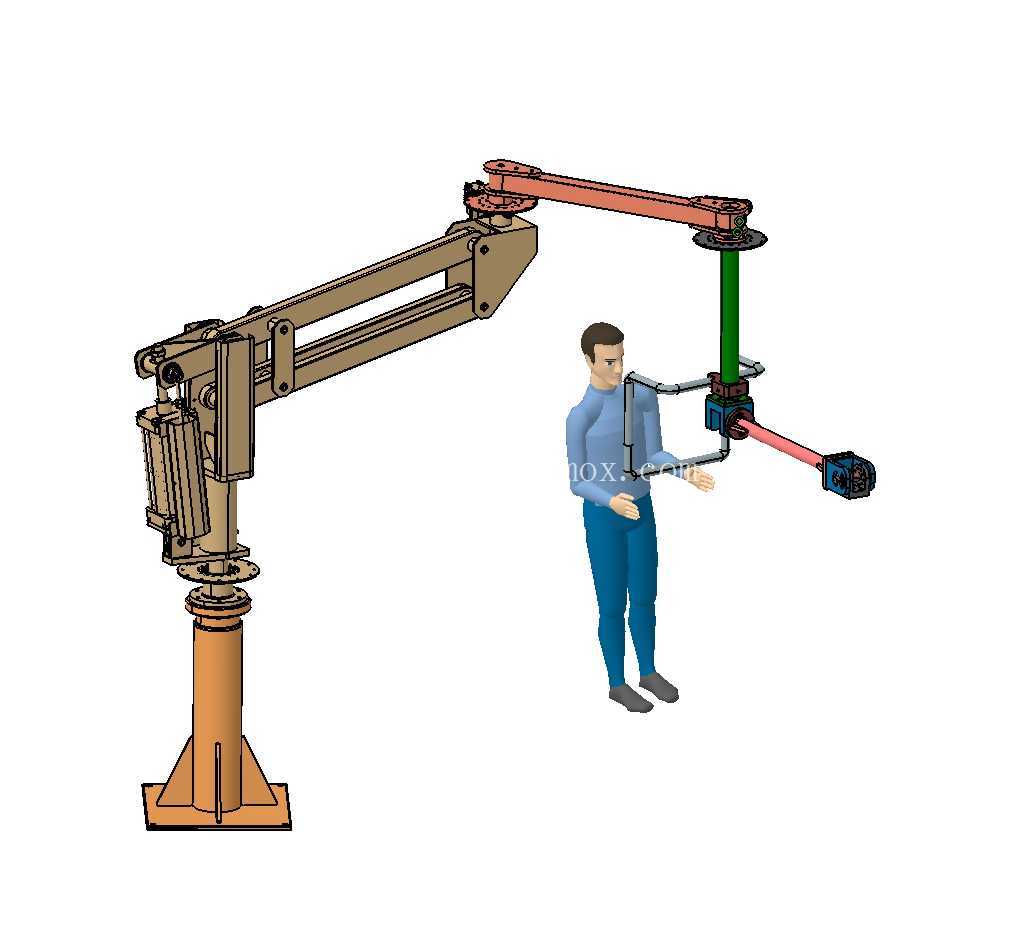

外形尺寸上，这套操纵结构的安装底座采用了标准的120mm×120mm方形法兰接口，孔位间距适配市面上多数轻型工作台的安装槽位，不需要额外做转接板就能直接固定；完全展开时臂体总伸展长度可达680mm，折叠收纳后整体长度不超过220mm，在狭小的实验台或者设备舱内部也能顺利安置，不会占用过多安装空间。各段臂体的转动边界做了物理限位设计，大臂段的俯仰角度范围控制在-30°到120°之间，小臂段的俯仰角度范围控制在-60°到90°之间，末端操纵盘的回转角度可以达到360°无限制，既满足了常规作业的动作覆盖范围，也避免了过度转动导致的线缆缠绕、结构干涉问题。

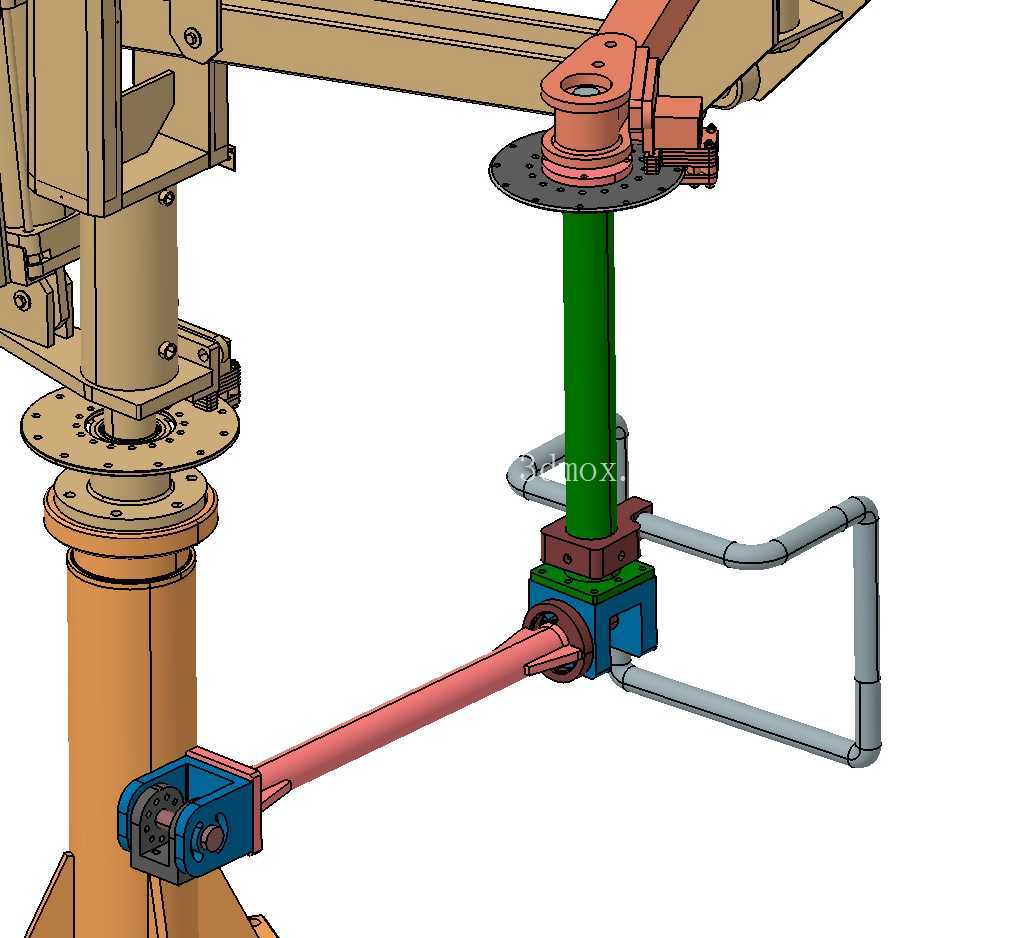

设计思路上没有追求复杂的多自由度冗余结构，而是保留了最核心的三个转动关节加末端回转的四自由度配置，每个关节的转动阻尼都可以通过轴端的锁紧螺母进行调节，既可以在手动操纵时保持合适的操作手感，也能在调整到目标位置后直接锁死，不需要额外增加抱闸机构，简化了整体结构的复杂度。臂体的连杆部分采用了等强度的变截面设计，靠近铰接轴的位置截面厚度更大，向臂体中段逐渐收窄，在保证整体结构刚度的前提下尽可能降低自重，手动操纵时不会因为臂体过重导致操作费力，搭载小型末端执行器时也不会出现臂体下挠的问题。

考虑到概念验证阶段的加工便利性，所有臂体结构件都设计成了可铣削加工的规则外形，没有复杂的曲面结构，用常规的数控铣床甚至手工加工都能做出原型件，不需要开模或者采用特殊的加工工艺。各连接位置的紧固件都采用外露式设计，拆装时不需要拆开臂体外壳就能直接调整关节松紧，在做不同负载测试、不同末端执行器适配的时候，能大幅缩短结构调整的时间。另外在臂体的末端操纵盘位置预留了四个M4的标准安装螺孔，孔位间距为40mm，可以直接搭载市面上常见的小型气动夹爪、检测探头、喷涂头等末端执行器，不需要额外做转接法兰，进一步提升了这套概念结构的适配性。

从结构受力的角度来看，这套设计将主要的受力点都集中在各段臂体的铰接轴位置，臂体本身只承受弯矩和少量扭矩，所以在选材上不需要使用高强度的合金钢，用常规的6061铝合金甚至硬质PVC材料就能满足概念验证阶段的强度要求，能进一步降低原型制作的成本。关节位置的轴套采用了自润滑的尼龙材质，不需要定期加注润滑油，在长时间的演示操作过程中也不会出现卡顿或者异响，适合教学场景下的高频次操作使用。整体结构没有集成复杂的驱动元件，预留的安装位可以根据实际需求加装舵机、小型伺服电机或者气动回转缸，不管是做手动操纵的演示模型，还是改造成小型自动化作业单元，都有足够的改装空间。
