鱼雷形自主水下航行器结构设计

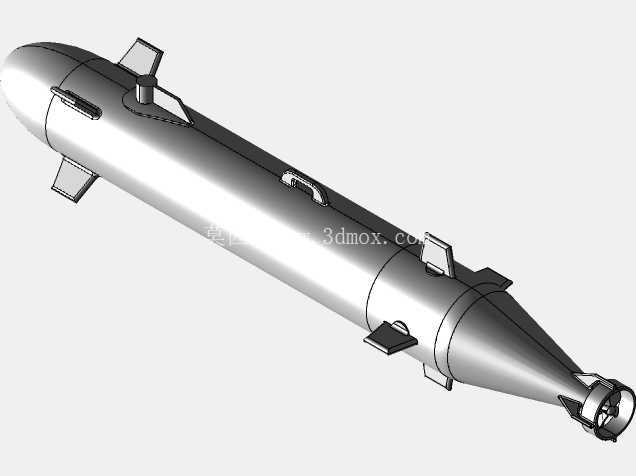

　　这款鱼雷形自主水下航行器的结构设计，核心围绕近海水文探测、海底管线巡检、水下地形测绘这类常规作业场景展开，不同于大型深海科考潜航器的重载设计，该构型更偏向浅海区域的灵活作业需求，整体采用回转体流线外形，最大限度降低水下航行时的摩擦阻力与压差阻力，适配3-5节的常规巡航航速需求。从结构布局来看，艏部预留了声学探测设备的安装舱段，该区域做了透声性能适配的结构壁厚设计，避免金属壳体对声呐信号的过度遮挡，同时艏部外轮廓做了平缓过渡处理，减少航行时的水流扰动对探测精度的影响。

　　航行器中部为核心载荷与能源舱段，采用分段式法兰连接结构，方便内部电池组、控制模块、任务载荷的拆装维护，每段舱体的连接位置都设计了径向密封槽，适配O型密封圈实现静密封，满足水下300米级作业的耐压密封要求，舱体外壁设置的两处嵌入式吊环结构，兼顾了布放回收时的吊装受力需求，同时不会额外增加航行阻力。艉部为推进与操纵舱段，采用导管螺旋桨作为主推进部件，导管结构既可以提升螺旋桨的推进效率，也能在近底航行时避免螺旋桨触碰海底障碍物造成损坏；沿艉部周向均匀布置的四组操纵舵面，分别对应航向与俯仰姿态的调整，舵面采用翼型剖面设计，舵轴与舱内舵机直连，减少传动间隙带来的操控延迟，同时舵面的安装位置避开了螺旋桨的尾流扰动区，保证舵效在全航速段的稳定性。

　　在外形尺寸与安装边界的设计上，整体回转体的最大直径控制在320mm，总长度控制在2200mm，这个尺寸既可以保证内部有足够的空间搭载常规的温盐深传感器、侧扫声呐、小型摄像模组等任务载荷，也能适配多数小型作业船的吊放设备安装要求，不需要额外定制专用布放支架。舱体内部的安装导轨采用标准化铝型材设计，所有电子模块、电池组都通过标准卡扣固定在导轨上，可根据不同的任务需求快速更换载荷模块，比如执行管线巡检任务时可更换为搭载磁探测仪的载荷舱段，执行水文探测任务时可更换为搭载多参数水质传感器的载荷舱段，不需要对整体壳体结构做修改。

　　在结构强度设计上，壳体采用6061铝合金加工成型，通过有限元仿真对耐压舱的壁厚做了优化，在满足300米水深耐压要求的前提下尽可能降低壳体重量，提升航行器的有效载荷占比；艏部与艉部的端盖采用圆弧过渡设计，避免应力集中，端盖与舱体的连接采用周向均布的内六角螺栓，保证连接强度的同时让外表面保持光滑，减少紊流产生。另外，舱体上设置的两处嵌入式把手，是为了方便岸上装配与短距离转运时的人工搬运，把手做了下沉式设计，安装后与舱体外表面齐平，不会突出壳体表面破坏流线型。舵面的设计也考虑了易维护性，每个舵面都通过快拆销轴与舵轴连接，发生碰撞损坏时可以快速更换备用舵面，不需要拆解整个艉部舱段。整体结构设计没有采用复杂的异形曲面，所有回转面都可以通过普通车床加工完成，舵面、吊环这类结构件也都是常规的铣削加工件，加工成本可控，适合小批量试制与行业推广应用。在重心与浮心的匹配设计上，通过调整内部电池组与配重块的安装位置，让整机的重心位于浮心正下方，保证航行器在无动力状态下可以保持水平姿态，不会出现侧翻或者艏倾的问题，提升航行时的姿态稳定性，减少姿态调整的能耗，延长水下作业的续航时间。
