流线型遥控竞速快艇外观结构设计

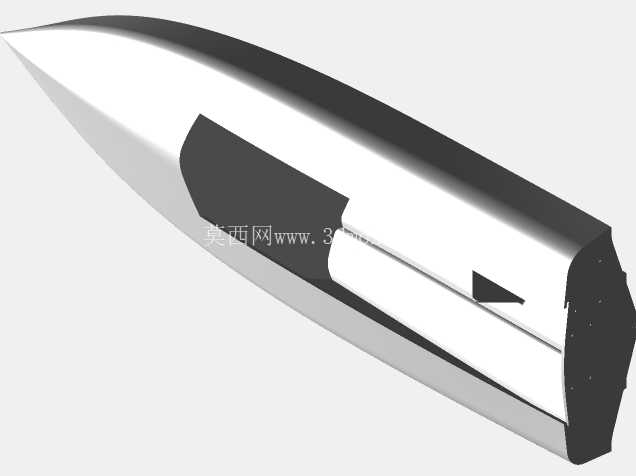

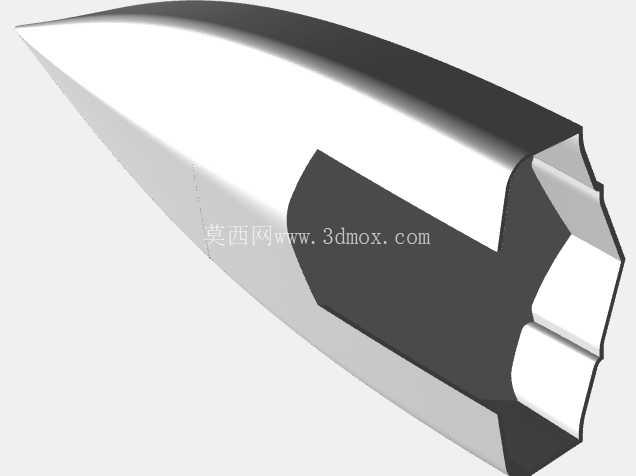

这款遥控快艇的结构设计，核心围绕近岸静水竞速、休闲航模操控两类实际使用场景展开，在壳体线型、舱室布局、部件安装边界上做了针对性的工程适配。从实际使用场景来看，这类小型遥控船主要面向城市公园静水湖面、室内专业航模水池两类运行环境，运行过程中需要直面水面兴波阻力、高速转向侧倾、浅吃水避障三类核心问题，因此在壳体线型设计阶段，没有照搬载人快艇的大V型深V船底结构，而是采用了折角型浅V底搭配侧舷压浪条的组合线型，船首入水角控制在22度左右，既能够在高速航行时快速劈开表层水面紊流，降低兴波阻力带来的动力损耗，也能保证在浅水区航行时，船底不会因为吃水过深剐蹭水下碎石、池底凸起结构，降低日常使用的维护成本。

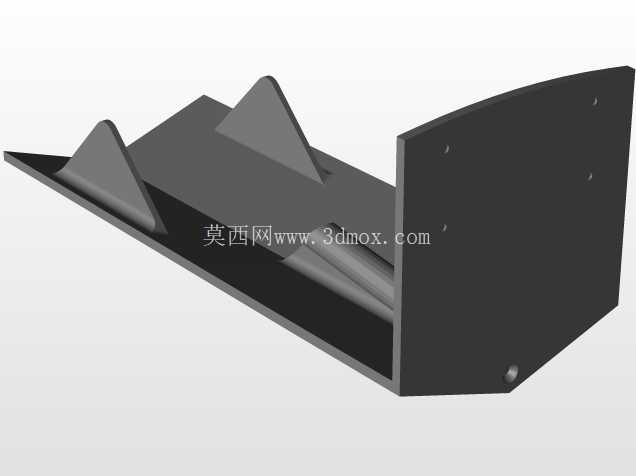

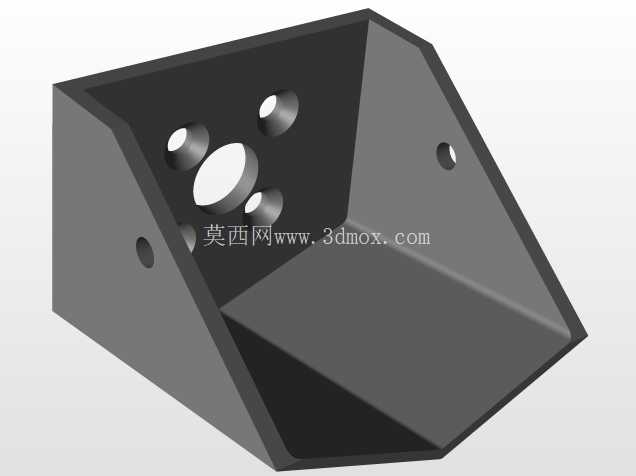

从功能特性来看，整个船体采用上下分体式壳体扣合结构，上壳体与下壳体的接合面沿着侧舷最大轮廓线布置，接合面预留了2mm宽度的密封胶槽，安装时可以填充防水密封胶或者加装橡胶密封条，避免高速航行时水花溅入舱内损坏内部电子元件。船首位置做了向上抬升的防浪舷弧，当快艇高速冲向水面波纹时，抬升的船首能够将迎面打来的水花导向两侧，避免水流冲上甲板灌入舱内。船体中部预留了完整的设备安装舱，从安装边界尺寸来看，中部舱室的有效安装宽度为85mm，有效安装长度为220mm，舱内底部预留了3mm高度的电池安装凸台，可以适配常规2S-3S航模锂电池的安装尺寸，凸台两侧预留了走线槽，方便电调、接收机的线路规整，避免船体高速转向时线路晃动干扰舵机动作。船尾位置预留了双轴系安装孔位，孔位中心距离船底基准面的高度为18mm，既能够保证螺旋桨在正常吃水状态下完全浸没在水面以下，也能避免轴系角度过大带来的传动效率损耗，轴系安装位周边做了局部加厚处理，厚度达到5mm，能够抵消螺旋桨高速旋转时产生的振动，避免长期使用后轴系孔位出现开裂、渗水问题。

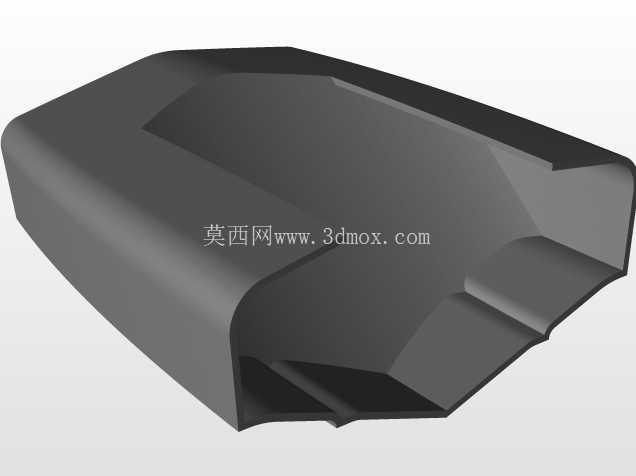

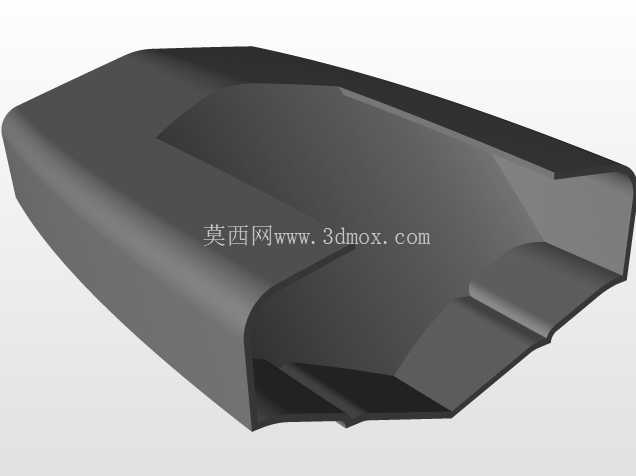

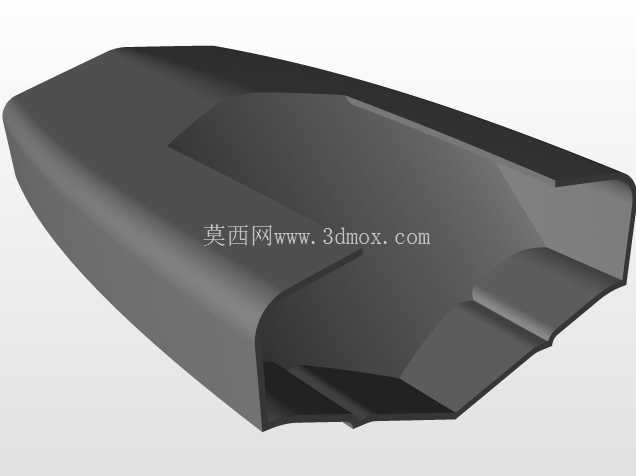

从设计思路的落地细节来看，船体上表面的舱盖采用嵌入式安装结构，舱盖与上壳体的配合间隙控制在0.3mm以内，既能够保证舱盖开合顺畅方便更换电池、调试设备，也能避免高速航行时气流从缝隙灌入掀起舱盖。侧舷位置预留了深色装饰件的安装卡槽，卡槽深度为1.5mm，安装装饰贴片后不会突出船体表面破坏整体流线型，同时也能在船体发生侧向剐蹭时，优先磨损装饰件保护主壳体结构，降低剐蹭后的维修成本。船尾端面预留了舵机安装位与吸水舵的安装孔位，孔位位置经过重心匹配计算，舵面转动中心与船体重心的纵向距离控制在合理范围内，能够保证高速转向时的舵效响应速度，避免转向过度出现侧翻问题。

在实际使用的适配性上，整个船体的外形尺寸控制在长度420mm、宽度110mm、高度90mm的范围内，这个尺寸既能够保证在小型水池内航行时有足够的转向避让空间，也能在户外湖面航行时有足够的抗风浪能力，不会因为尺寸过小被侧风吹偏航向。船体底部的滑行面做了轻微的断阶设计，当航速达到一定阈值时，断阶位置会带入少量空气形成气膜，降低船底与水面的接触面积，进一步减小滑行阻力，提升高速航行的稳定性。船首内部预留了配重安装槽，可以根据实际搭载的电池重量调整前部配重，将船体的纵向重心控制在船长方向距船首35%的位置，这个重心位置是小型竞速快艇的最优重心区间，既能够避免高速航行时出现“抬头”现象损失推进效率，也能避免重心过前导致船首扎入水中出现“埋首”问题。

从结构强度的设计考量来看，整个壳体的基础壁厚设置为2.5mm，在船首碰撞受力区、船尾轴系安装区、侧舷剐蹭高发区做了局部加厚或者加强筋结构，船首内部设置了三道纵向加强筋，从船首尖端一直延伸到中部舱室前端，能够抵消正面碰撞时的冲击力，即使高速航行时撞到岸边的硬质障碍物，也不会出现船首碎裂的问题。上下壳体的接合位置除了胶槽之外，还均匀预留了12个自攻螺丝安装柱，安装柱的直径为6mm，能够保证螺丝锁紧时的连接强度，长期使用也不会出现柱体断裂、上下壳体松脱的问题。舱室内部的设备安装凸台都做了圆角过渡处理，避免应力集中导致的凸台断裂，走线槽的边缘也做了倒角处理，不会划伤电线绝缘层造成电路短路。
