180度可调式气动旋转回转工作台结构

　　在自动化装配、检测流水线的工位布局设计中，这类气动旋转工作台是衔接不同工序的核心执行部件，常被布置在流水线中段的转位节点，用来承载工装夹具完成工件的工位转向，替代传统人工转位的重复操作，适配电子元器件组装、小五金件检测、小型零部件压装等多类轻载作业场景，相比电机驱动的回转台，气动驱动的方案响应速度更快，在短节拍、频繁正反转的工位上，不会出现电机过热降扭的问题，适配车间常规0.5-0.8MPa的压缩空气气源即可驱动，不需要额外配置伺服驱动器与复杂的电控接线，对于改造现有老旧流水线、搭建低成本自动化工位来说，安装调试的门槛更低。

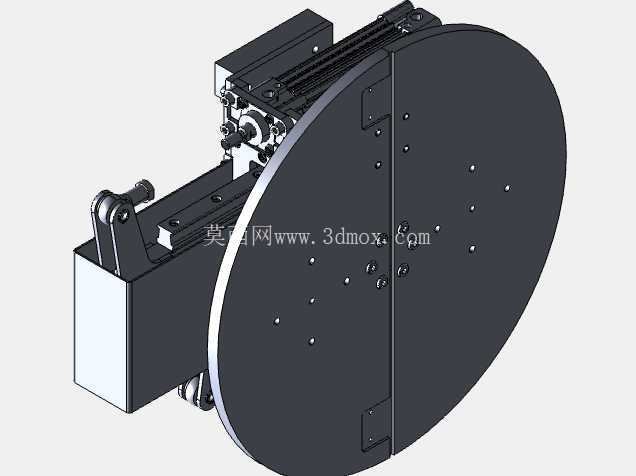

　　从结构设计逻辑来看，这款回转台采用了大直径圆盘作为承载面，盘面预留了多组呈规律分布的螺纹安装孔，不同规格的工装夹具可以直接通过螺栓固定在盘面上，不需要额外加工转接板，孔位的排布兼顾了小尺寸夹具的近中心安装与大尺寸工装的外缘固定需求，盘面做了发黑防锈处理，长期在车间多油污、多粉尘的环境下使用也不容易出现锈蚀卡滞的问题。驱动端集成在圆盘的侧方，整体采用紧凑的侧装布局，不会占用圆盘下方的安装空间，设备集成时可以直接将整个回转台固定在机架台面上，不需要在台面下方预留避让腔体，对于台面厚度有限的铝型材机架来说适配性更好。

　　这款回转台预设了两个可调节的角度限位位置，分别对应180度与200度的回转行程，设计时没有采用满圈360度回转的结构，是因为绝大多数流水线工位转位只需要实现正反两个工位的切换，有限角度的限位结构可以避免气管随转盘持续回转出现缠绕拉扯的问题，不需要额外配置气动滑环，既压缩了整体制造成本，也减少了滑环磨损带来的漏气、维护成本高的问题，角度限位位置可以根据实际工位需求微调挡块位置，不需要重新加工结构件，现场调试时可以根据上下游设备的对接位置快速调整回转角度，适配不同的工位布局。

　　从安装边界来看，驱动部分的壳体采用方正的箱式结构，安装面做了精铣加工，固定时可以保证盘面与安装基准面的平行度，避免转盘转动时出现盘面翘曲、工装偏摆的问题，回转主轴采用了密封轴承支撑，承载径向载荷的同时可以阻挡车间的切削液、粉尘进入驱动腔体内部，延长内部密封件的使用寿命。在实际选型适配时，需要注意盘面的负载偏心距，当工装与工件的总重心偏离转盘中心时，要核算偏心带来的附加载荷，避免长期偏载导致主轴轴承过早磨损，驱动侧的气动接口采用标准快插接口规格，车间常规的气动气管可以直接插接，不需要定制特殊转接头，气路配置时搭配常规的两位五通电磁阀即可实现正反转控制，若需要调节回转速度，可以在进出气口加装节流阀，通过调整排气流量来控制转盘的转动速度，避免高速转位时工件因惯性出现移位，也能减少硬限位碰撞带来的结构冲击，降低工位运行的噪音。这类气动回转台相比凸轮分割器来说，结构更简单，采购与维护成本更低，不需要搭配减速电机，对于节拍在3秒以上的轻载转位工位来说，完全可以满足使用需求，在3C电子组装、小零件分拣、工装快速切换等场景下的应用十分广泛，设计时将驱动组件与转盘做了集成化设计，用户不需要单独采购旋转气缸、转盘、安装支架再自行组装，整体的装配精度在出厂时已经做了调校，回转的重复定位精度可以满足常规自动化工位的定位要求，减少现场装配的调校工作量。
