铝型材框架式倾斜作业承载台结构设计

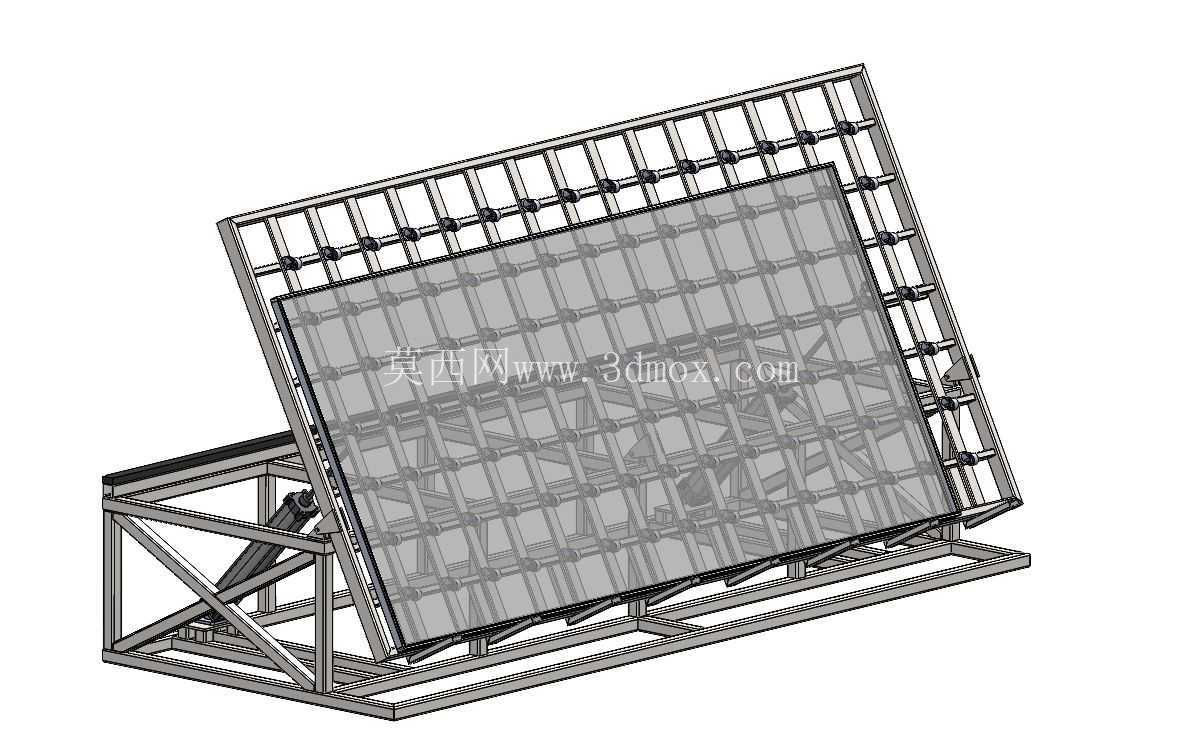

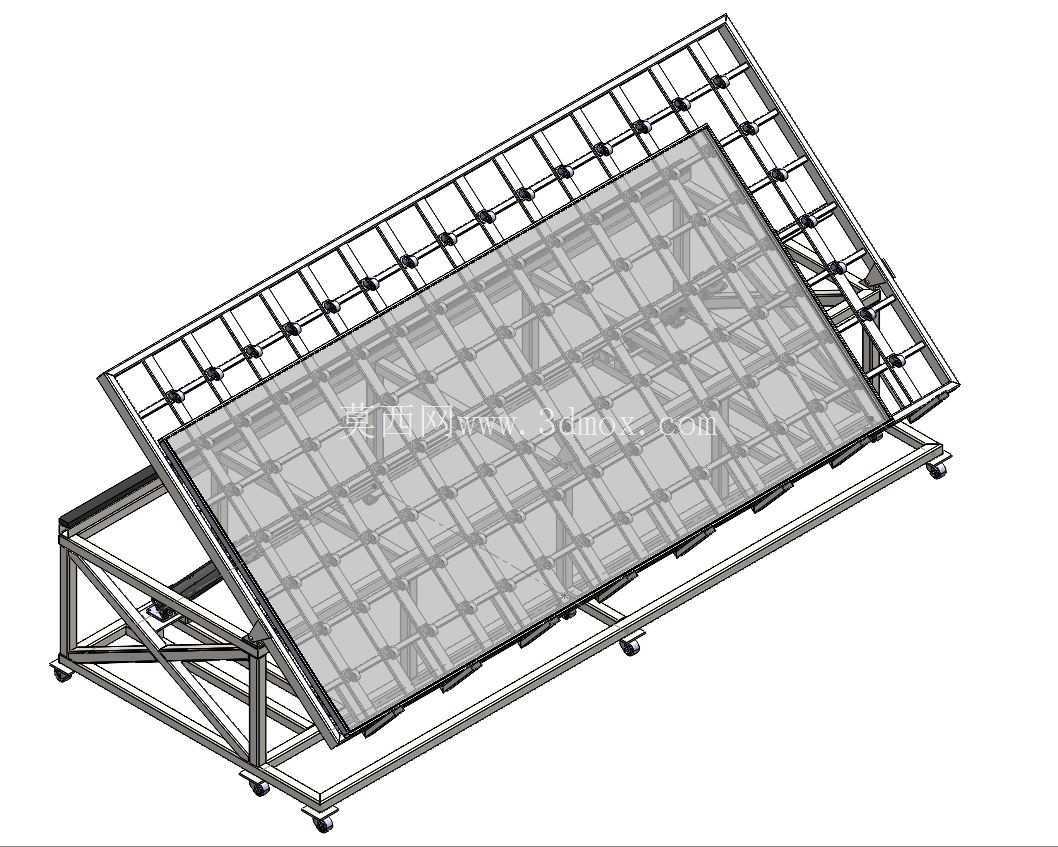

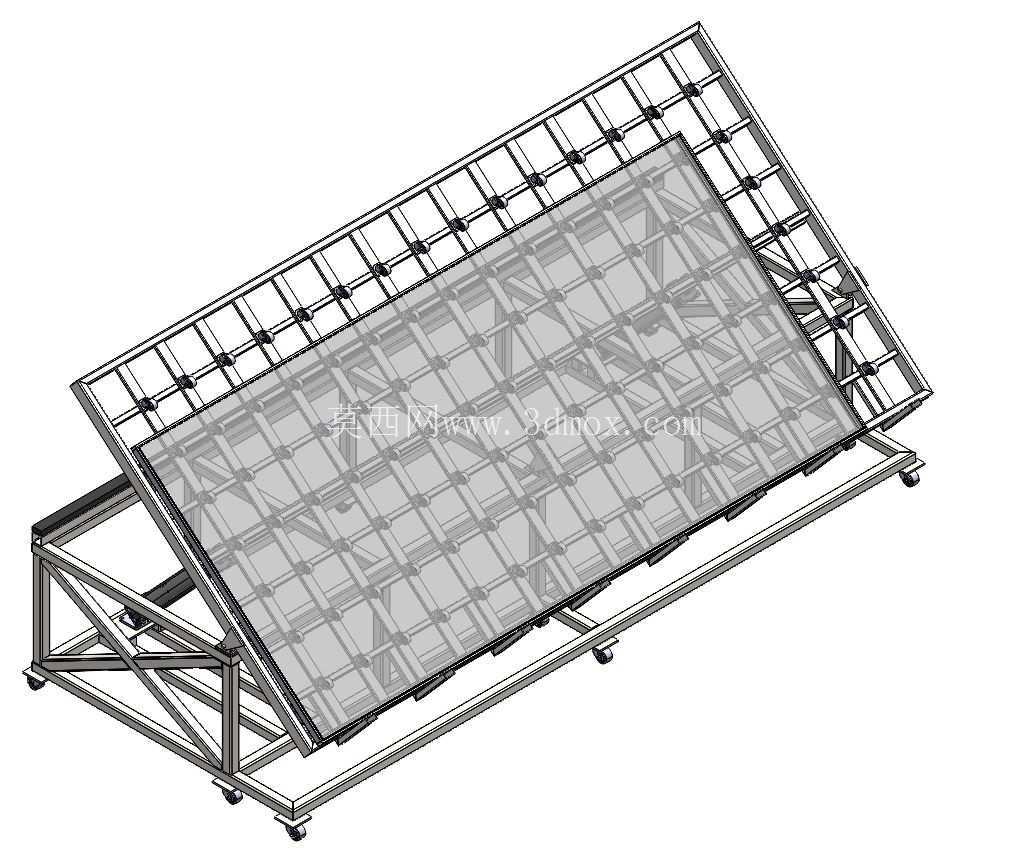

　　这套倾斜承载结构主要面向大尺寸平面工件的装配、检测、贴面加工类工序，常见于显示屏模组组装、大型板材覆面、光伏组件层压前预处理这类需要作业面保持特定倾角的生产场景，相比水平工作台，倾斜布置的作业面能让操作人员保持直立作业姿态，减少长期俯身弯腰带来的职业劳损，同时工件依靠自身重力贴合定位靠面，无需额外设置大量侧向压紧机构就能避免加工过程中工件移位。整套结构的底座采用标准工业铝型材拼接成矩形框架，型材连接处采用内置角件与高强度螺栓锁紧，框架内部交叉布置斜向支撑铝型材，形成稳定的三角受力结构，能够抵消上部倾斜台面带来的倾覆力矩，底座底部可预留脚轮安装孔位或者调平脚杯接口，适配车间内定点作业或者工位频繁调整的不同需求。

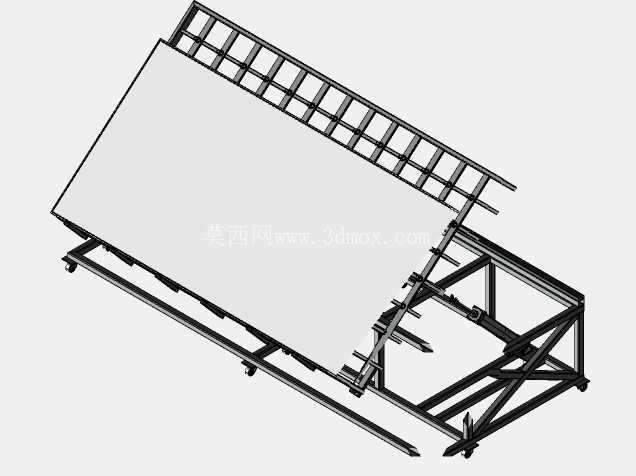

　　上部承载台面同样采用铝型材搭建网格状支撑骨架，骨架的排布密度根据承载工件的单位面积重量设计，每间隔300mm设置一根横向承托型材，型材表面可镶嵌橡胶防滑条，避免工件表面被硬质铝型材划伤，同时增大接触摩擦力，防止工件沿倾斜面下滑。台面与底座之间采用铰接结构连接，铰接轴选用实心冷拉圆钢，配合自润滑铜套降低转动阻力，铰接点的位置经过重心核算，确保台面在0到45度倾角调整范围内，重心始终落在底座支撑边界以内，不会出现倾翻风险。

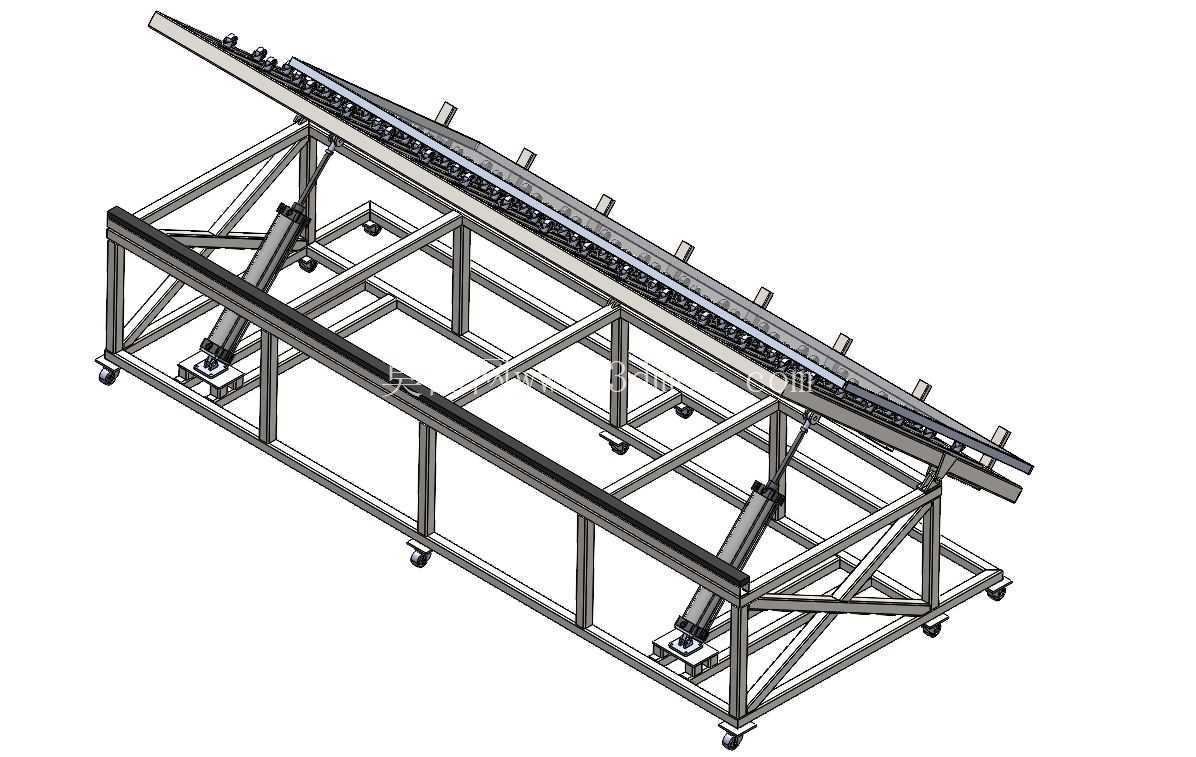

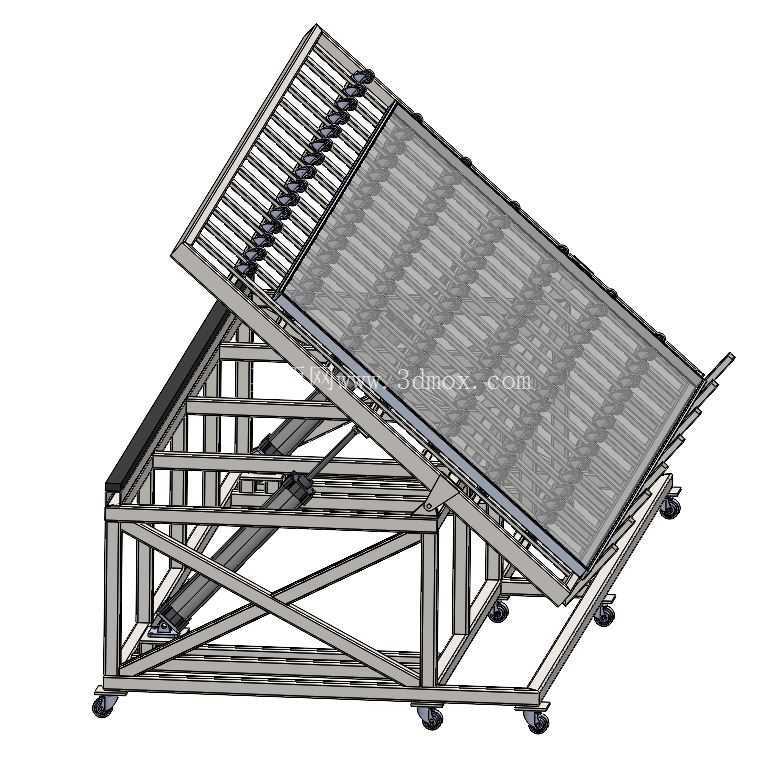

　　倾角调整采用电动液压推杆作为执行元件，推杆两端分别通过铰接座与底座、台面骨架连接，推杆的行程根据最大倾角需求核算，可实现倾角范围内的无级调节，同时推杆自带自锁功能，调整到目标角度后可自动锁止，无需额外设置机械锁止销，操作便捷且锁止可靠。在台面的四周可根据需求安装快速夹钳、定位挡块等工装附件，适配不同尺寸规格的工件装夹需求，台面背部的型材骨架预留标准T型槽，可方便后续加装照明灯具、气源管路、工具挂板等辅助作业配件，无需二次钻孔破坏原有框架结构。

　　整套结构的所有铝型材均采用4040或4080系列标准工业铝型材，零部件通用化程度高，后期维护更换配件无需定制，安装过程全部采用螺栓连接，无需焊接作业，组装完成后可直接投入使用，也可根据实际作业场地的空间限制，对框架的长宽尺寸进行等比例缩放调整，不会改变整体受力特性。在安装边界方面，底座的占地尺寸根据台面尺寸匹配，当台面处于水平收纳状态时，整体高度不超过1.2米，方便工件从上方吊装放置，当台面调整到最大工作倾角时，上部结构的外伸范围不超出底座宽度方向的两侧边界，避免与车间内相邻工位的设备产生干涉。结构设计过程中对整体受力做了有限元校核，在额定承载重量下，台面中部的最大扰度控制在1/1000以内，不会因为承载出现明显的形变影响工件加工精度，铰接点与推杆连接点的安全系数均大于3，满足长期高频次倾角调整的使用强度要求。
