带输入输送线双托盘输出机器人工作站

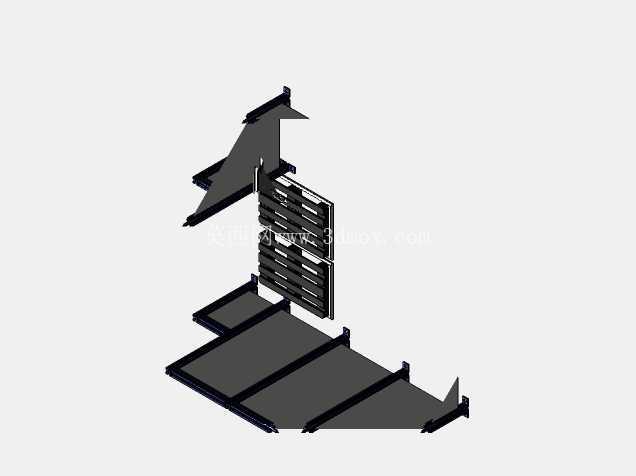

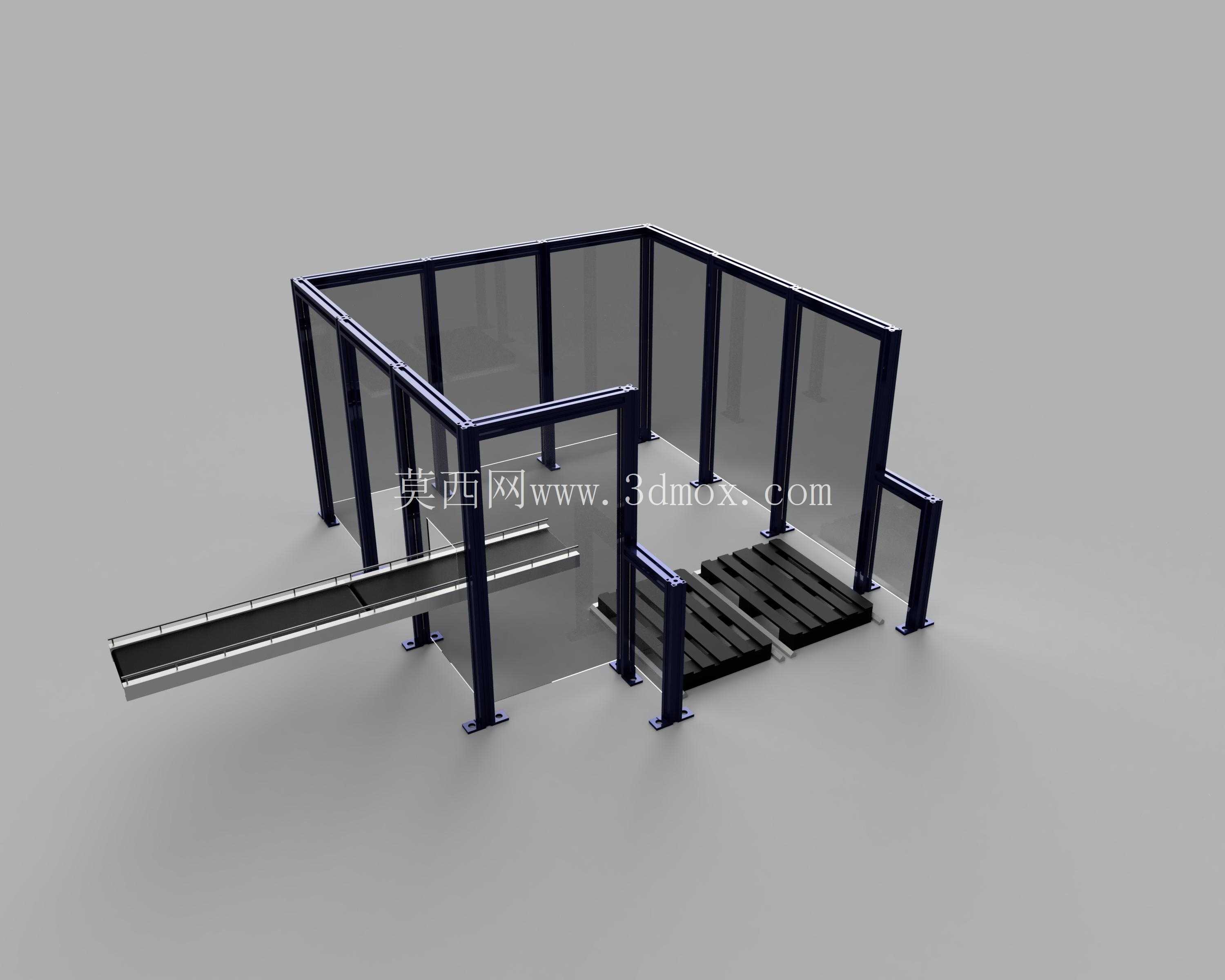

　　进料端采用皮带式输送线，输送线从围栏侧面的预留开口伸入作业区间，输送线的安装高度匹配常见工业机器人的作业基准面，进料端延伸至围栏外部的长度预留了人工或前端设备上料的操作空间，输送线两侧设置导向挡边，避免物料输送过程中出现偏移卡滞，输送线末端设置定位挡停机构，确保物料到达机器人取料位时位置精度满足抓取要求。单元内部设置两个平行布置的托盘放置位，托盘位采用防滑支撑结构，适配标准塑料周转托盘或金属料盘，两个托盘位分别对应不同的物料分流逻辑，可根据生产需求设置为合格品与不合格品分托盘存放，或是同批次物料分盘码放满盘后由人工从出料口更换空盘，托盘位的安装位置避开机器人的奇异点区间，保证机器人在两个托盘位的取放料动作都处于最优运动姿态范围，减少关节轴的极限角度运行时长，延长设备使用寿命。这套机器人作业单元的设计初衷，是解决中小批量离散制造场景里，单工位上下料与多托盘出料的衔接痛点，常见于3C零部件机加工上下料、小型汽配零件检测分拣、注塑件出料周转这类需要单路进料、分批次托盘码放的生产环节。从布局逻辑来看，整体采用框架式安全围栏做物理隔离，围栏采用方管立柱搭配透明防护面板的结构，既满足设备安全防护的刚性要求，避免人员误入作业区间发生机械伤害，也能让现场运维人员直观观察内部设备运行状态，不用频繁开启防护门排查异常。

　　设计过程中优先考虑了安装边界的适配性，整体围栏的长宽尺寸控制在常规车间工位的占地范围内，不需要对现有车间地面做特殊改造，直接通过膨胀螺栓固定即可完成安装，围栏的各个模块采用螺栓拼接结构，方便后期根据产线调整需求拓展工位或是变更进出料口位置。输送线的驱动单元布置在进料端外侧，方便日常维护时更换皮带或是调整张紧度，不需要进入围栏内部作业，降低运维过程中的安全风险。两个托盘位的外侧预留了托盘更换的操作开口，开口处设置安全光栅，当人员伸手更换托盘时，机器人会自动暂停作业，保障换盘操作的安全性。

　　从机器人作业路径规划来看，取料位到两个托盘位的运动路径没有结构干涉，围栏的内部高度预留了机器人带载抬升的安全余量，即便是搭配带夹爪的六轴工业机器人，在最大抬升高度下也不会触碰围栏顶部结构。整套单元没有冗余的结构设计，所有构件都服务于物料输入、机器人作业、分托盘输出的核心功能，输送线的输送速度可根据前端产线的节拍做匹配调整，托盘位的支撑结构可根据实际使用的托盘尺寸做快速更换，不需要改动主体框架结构，适配多品种小批量的柔性生产需求。

　　在实际投产使用中，这类单元可以直接对接前端的加工设备出料输送线，不需要额外增加中转工位，就能完成物料的自动取放、分盘码放作业，相比传统的人工上下料分料模式，能有效降低人工劳动强度，减少物料周转过程中的磕碰损伤，同时稳定的作业节拍能更好匹配前后端设备的生产效率，避免出现工位节拍不匹配导致的待料堆积问题。设计时也充分考虑了不同厂区的地面平整度差异，围栏的每个支撑脚都设置了高度调节结构，安装时可以根据地面实际情况调整水平度，保证输送线和托盘位的水平精度，避免因为地面倾斜导致输送跑偏或是托盘放置不稳的问题。
