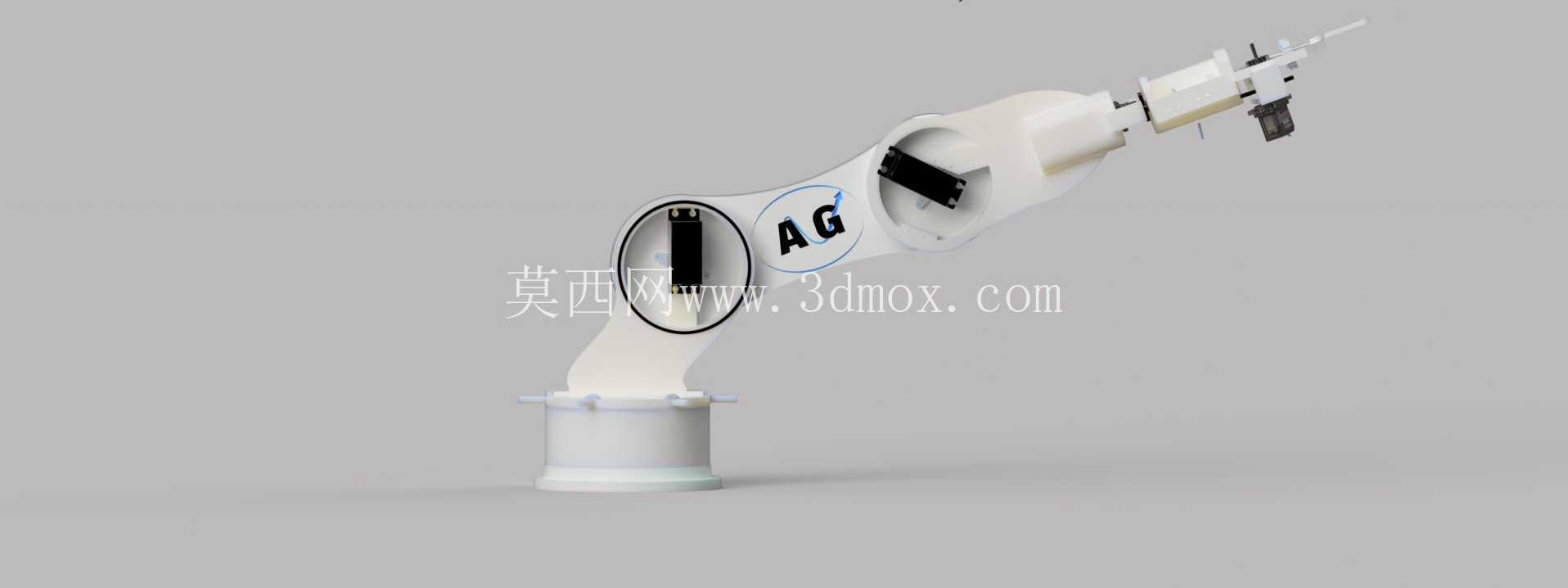

六自由度多关节工业机械臂结构设计

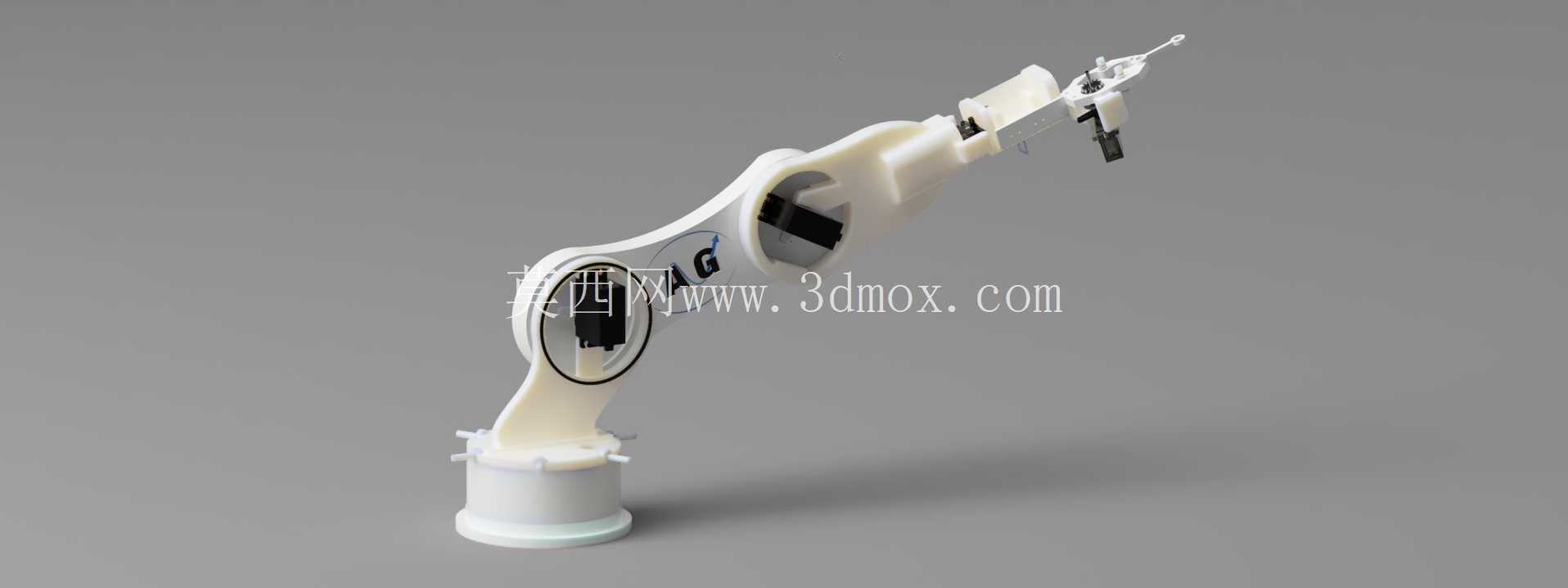

这款多关节机械臂的结构设计，从一开始就瞄准了小负载工况下的灵活作业需求，没有盲目追求大负载高刚性的冗余设计，而是把核心设计重点放在关节运动灵活性、装配便捷性以及场景适配性上。从实际应用场景来看，这类结构既可以嵌入小型自动化生产线完成精密电子元器件的上下料、分拣、点位搬运，也能适配教学实训场景作为机器人运动学教学的实操载体，甚至在家庭创客场景中，也能配合末端执行器完成简单的桌面物件整理、小型工具夹持作业，覆盖从工业小工位到民用创客空间的多类使用需求。

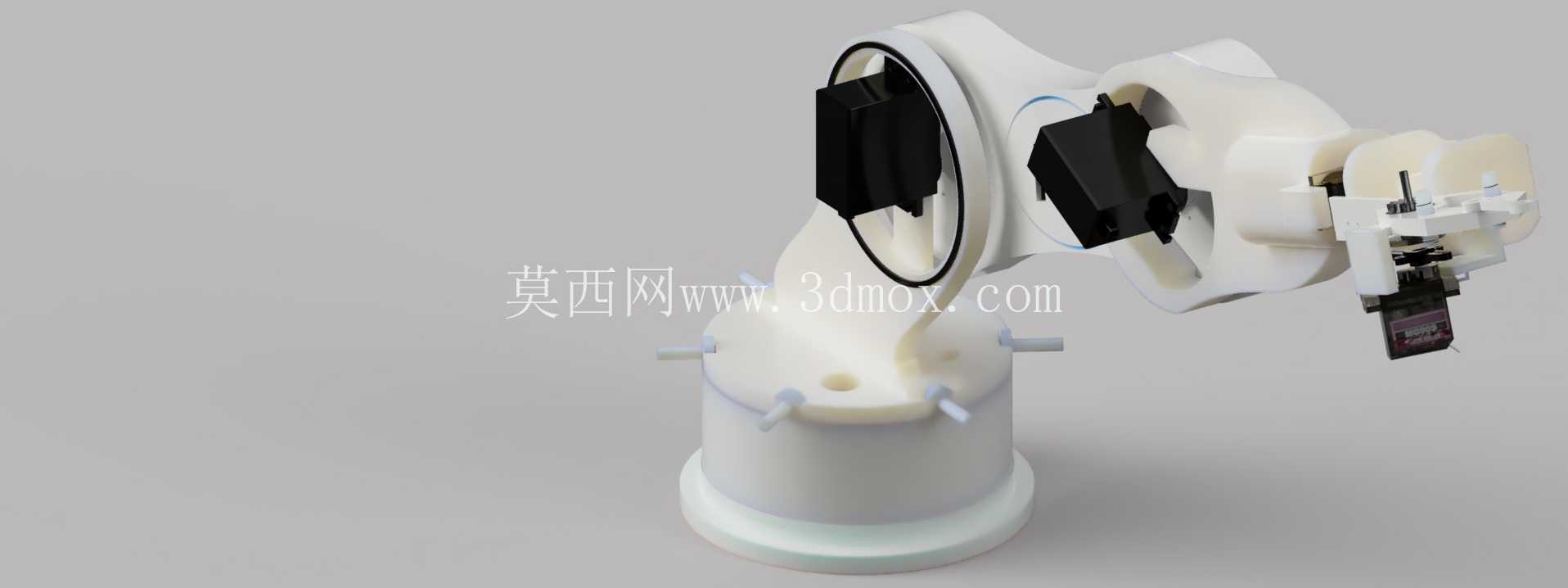

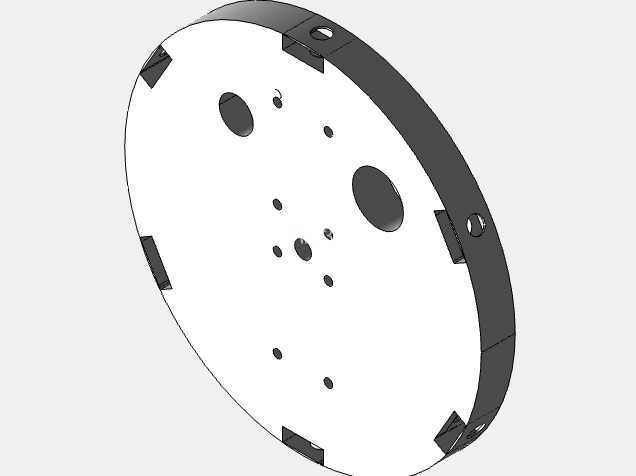

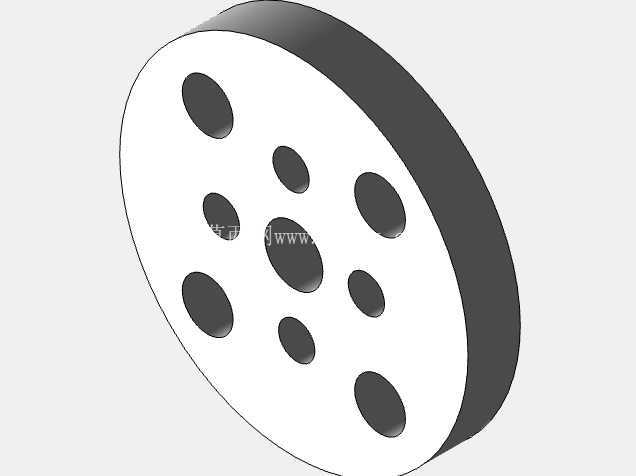

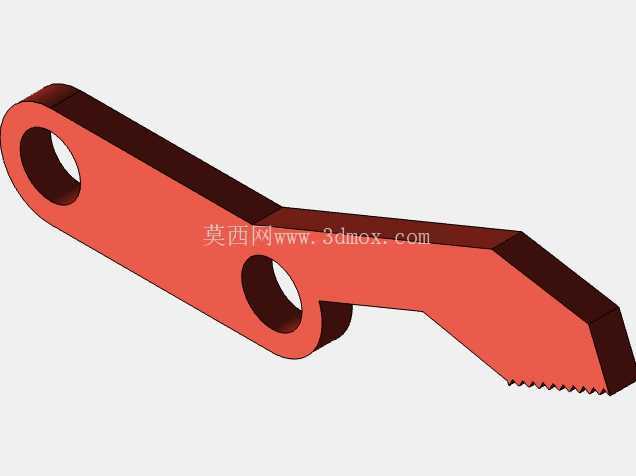

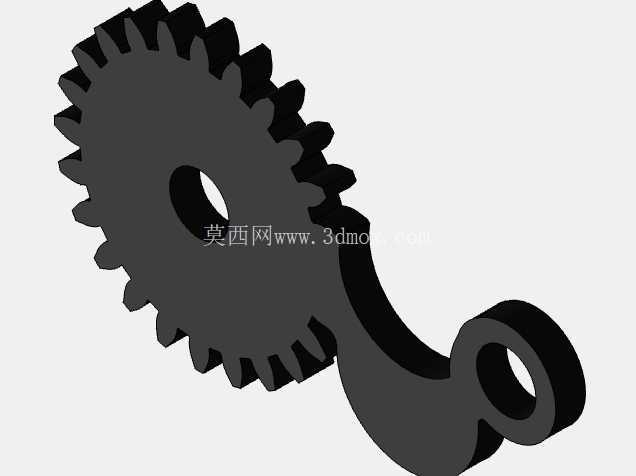

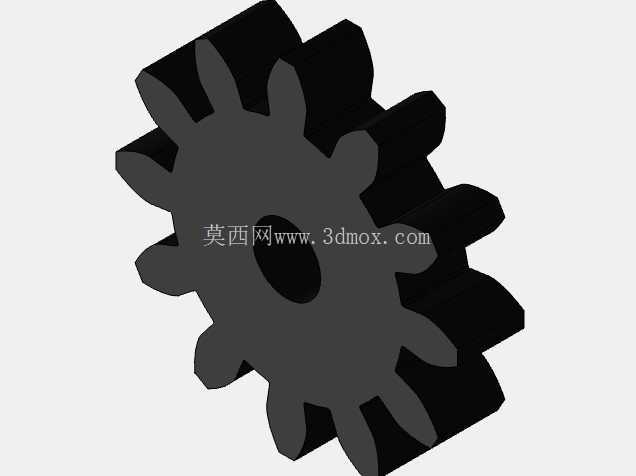

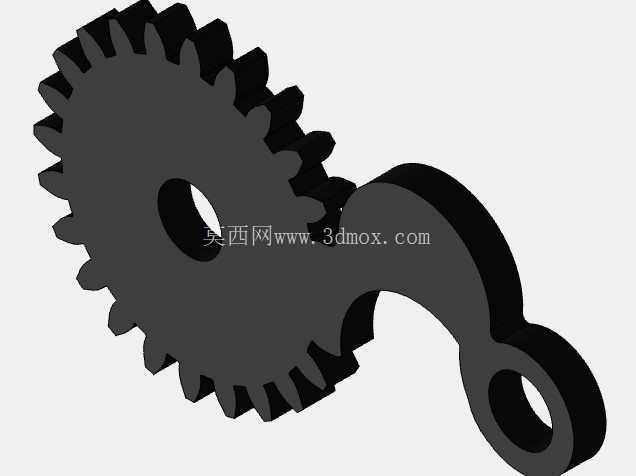

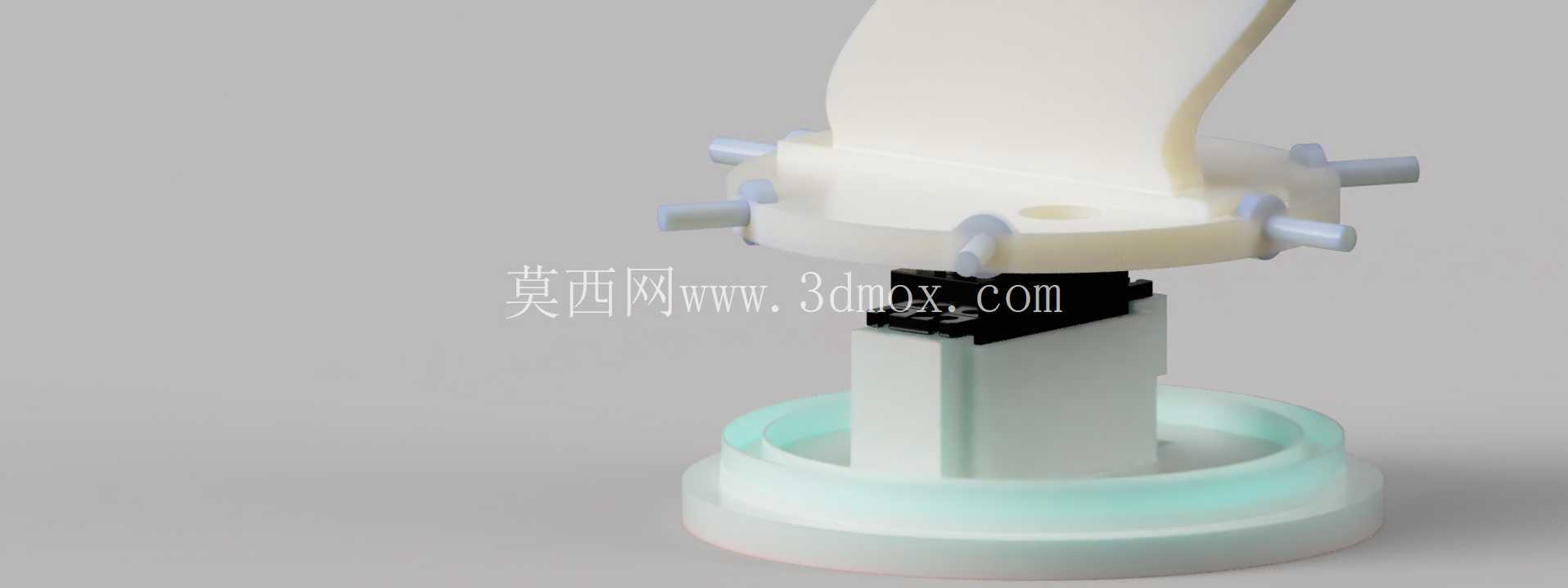

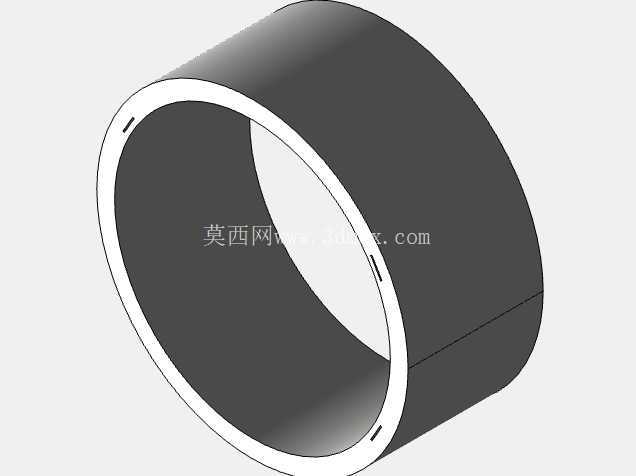

在功能特性设计上，六个自由度的关节配置完全覆盖了空间内任意位姿的到达需求，从底座的回转关节开始，依次配置肩、肘、腕部的摆动与旋转关节，末端法兰可以适配夹爪、吸盘、小型焊笔等不同执行器，满足不同作业任务的快换需求。关节内部的传动结构没有采用复杂的谐波减速方案，而是针对小负载场景优化了舵机直驱的安装结构，每个关节的舵机安装座都设计了定位止口，装配时不需要额外做同轴度校准，靠结构本身的公差配合就能保证关节转动的同轴度，减少装配调试的工作量。底座部分设计了内置的走线腔，所有关节的舵机线缆都可以从关节内部的过线孔穿过，最终从底座底部的出线口引出，避免机械臂运动过程中线缆外露剐蹭周边设备，也能减少线缆反复弯折导致的线芯断裂问题。底座与安装面的连接设计了均布的安装孔位，既可以直接通过螺栓固定在金属工作台面，也能搭配快换底板实现工位之间的快速移位，不需要每次重新校准安装基准。

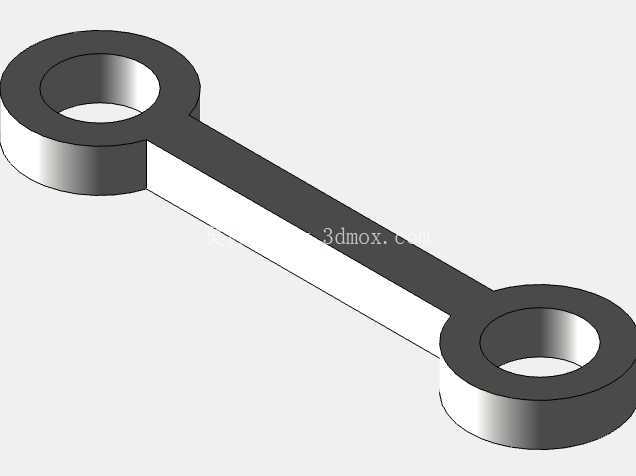

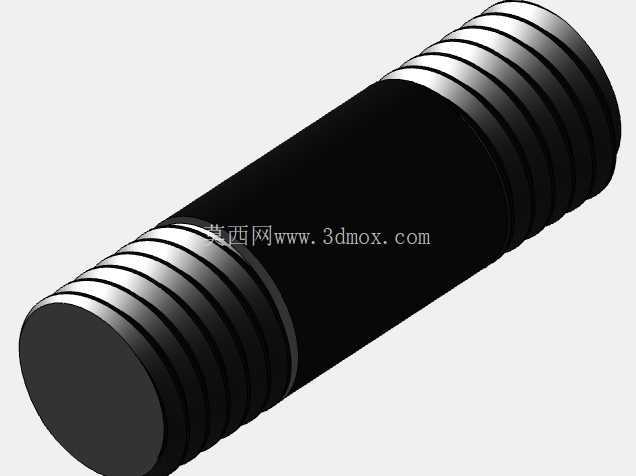

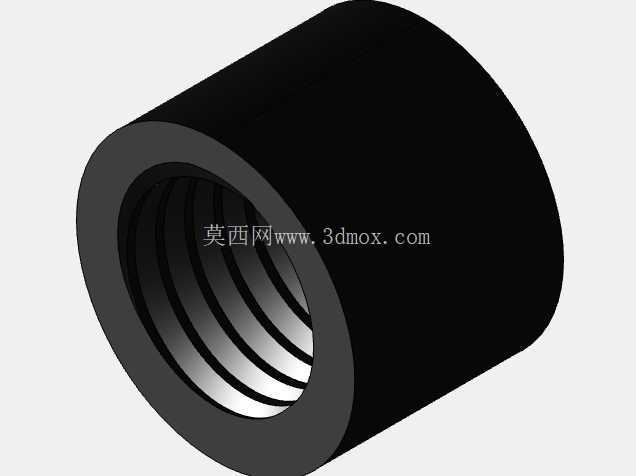

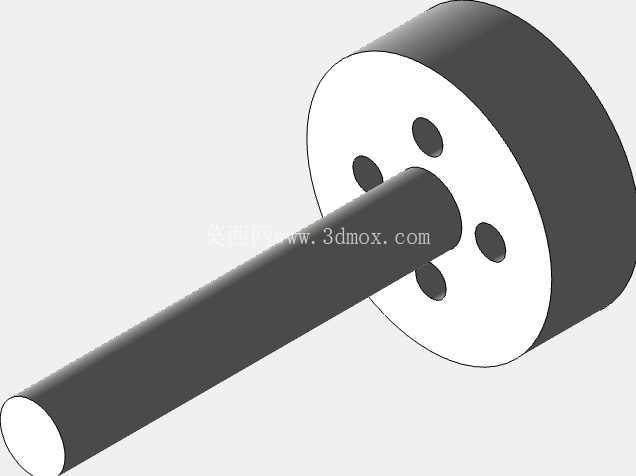

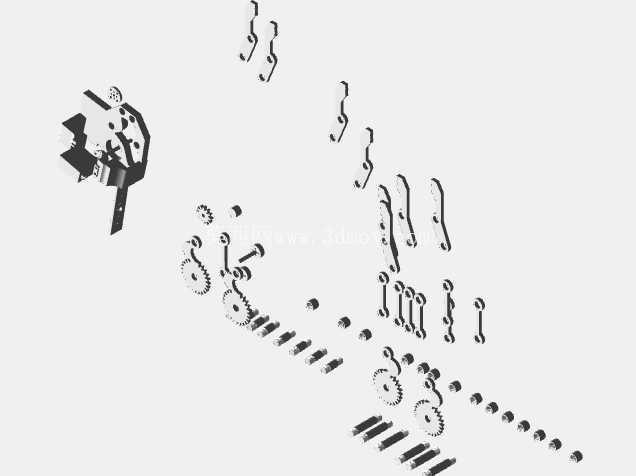

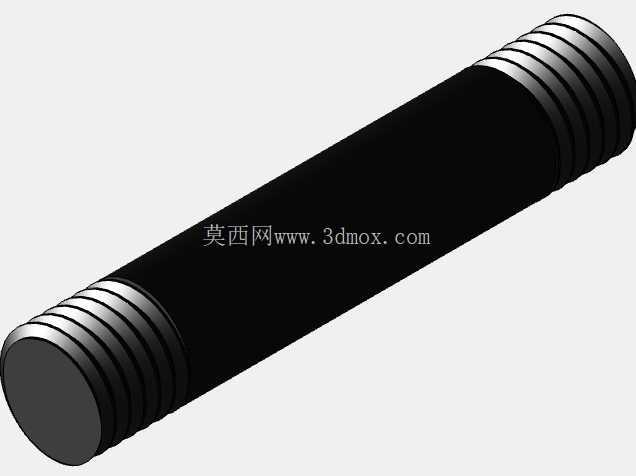

设计思路上全程围绕可3D打印制造的需求做结构优化，所有零件的壁厚都控制在3D打印工艺适配的范围内，没有出现大角度悬空需要额外添加支撑的结构，打印完成后只需要简单去除支撑毛刺就能完成装配，不需要二次机加工。关节转动位置设计了自带的类轴承结构，用耐磨的塑料销钉配合关节上的轴孔实现低摩擦转动，不需要额外采购标准轴承，进一步降低整体的制造成本，也减少了标准件采购的品类，个人创客只需要准备对应规格的螺丝和舵机就能完成整机组装。关节之间的连接采用M1.6规格的螺丝贯穿舵机臂与相邻关节的连接座，螺丝连接的位置设计了沉头槽，装配后螺丝头不会突出结构表面，避免运动过程中与周边结构产生干涉。每个关节的转动范围都做了机械限位设计，在关节的转动极限位置设置了限位凸台，避免舵机过转导致的结构损坏或者线缆扯断，就算控制程序出现跑飞的情况，机械结构本身的硬限位也能保证设备不会出现超出运动范围的故障。

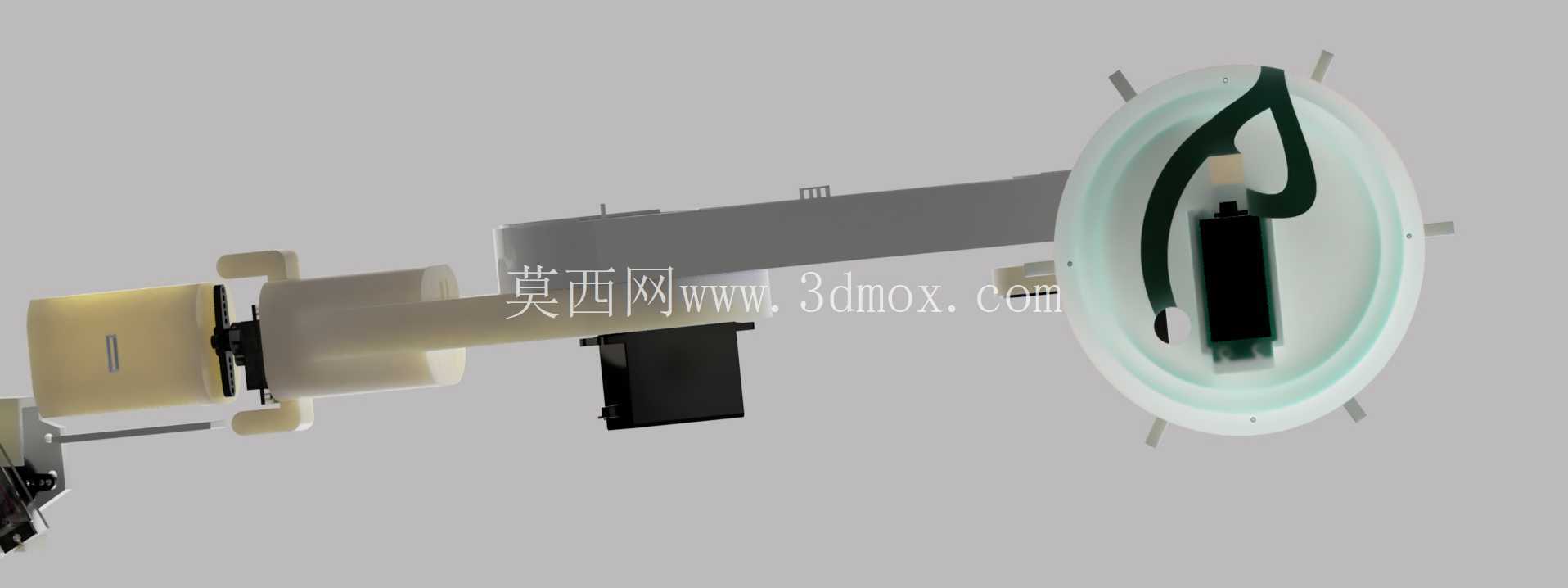

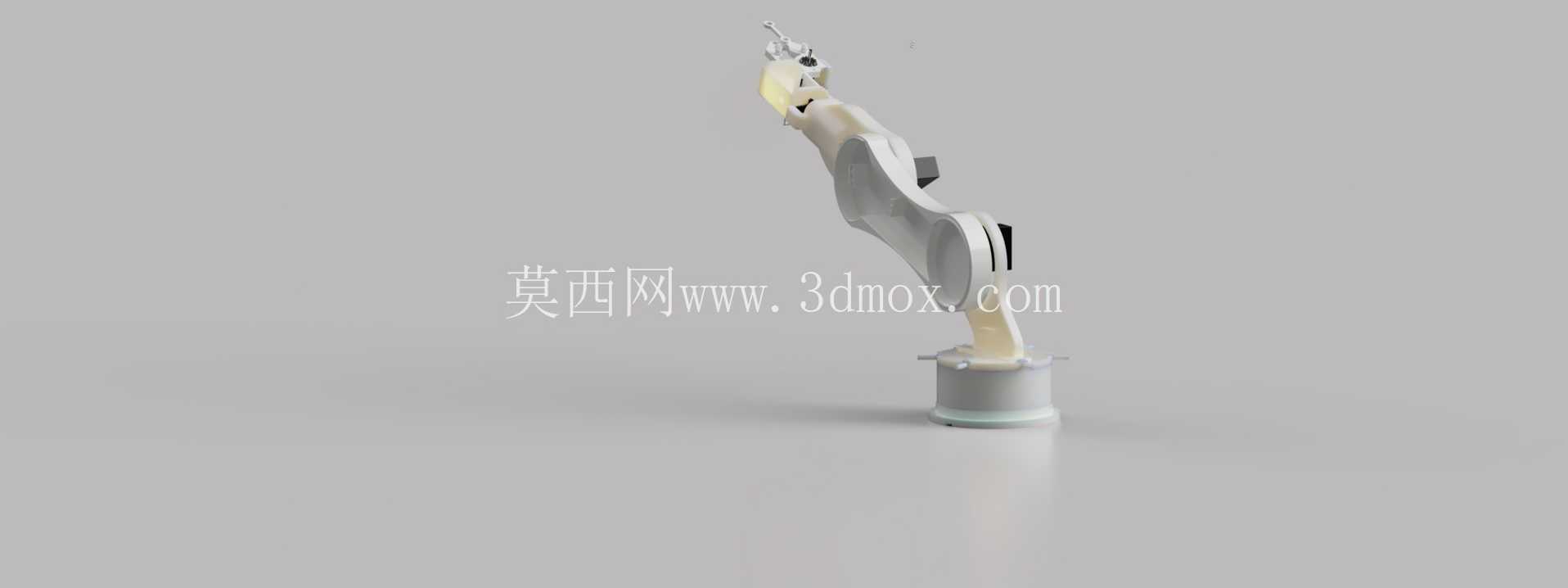

从安装边界尺寸来看，整臂完全伸展后的作业半径覆盖桌面级小工位的作业范围，底座的安装占用面积很小，不会占用过多的工作台空间，收缩状态下可以放置在普通桌面置物架上收纳。关节之间的间隙控制在0.2mm，既保证转动过程中不会出现结构卡滞，也不会因为间隙过大导致末端定位精度下降，在小负载工况下末端的重复定位精度可以满足常规分拣、搬运作业的需求。腕部的末端连接法兰采用通用的小尺寸接口，市面上常见的小型机器人末端执行器都可以直接安装，不需要额外做转接法兰设计。底座内部预留了控制板的安装空间，可以把舵机驱动板、主控板都集成在底座内部，整机组装完成后只需要引出一根电源线和一根通讯线就能完成设备部署，不需要额外布置外置的控制箱，进一步缩小了整设备的占用空间。

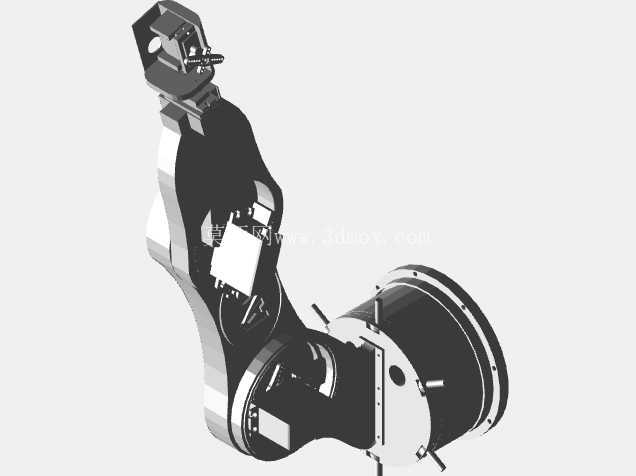

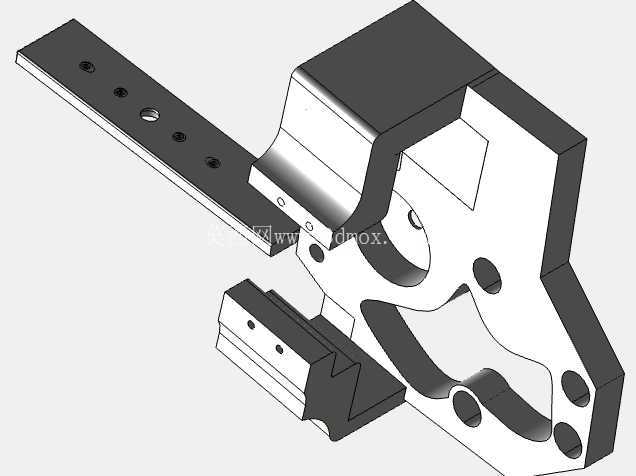

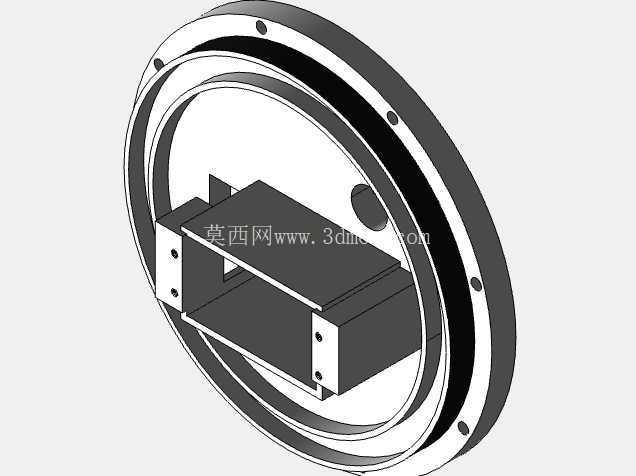

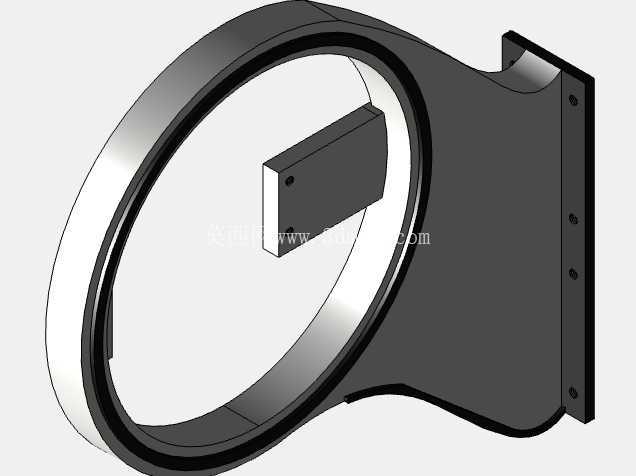

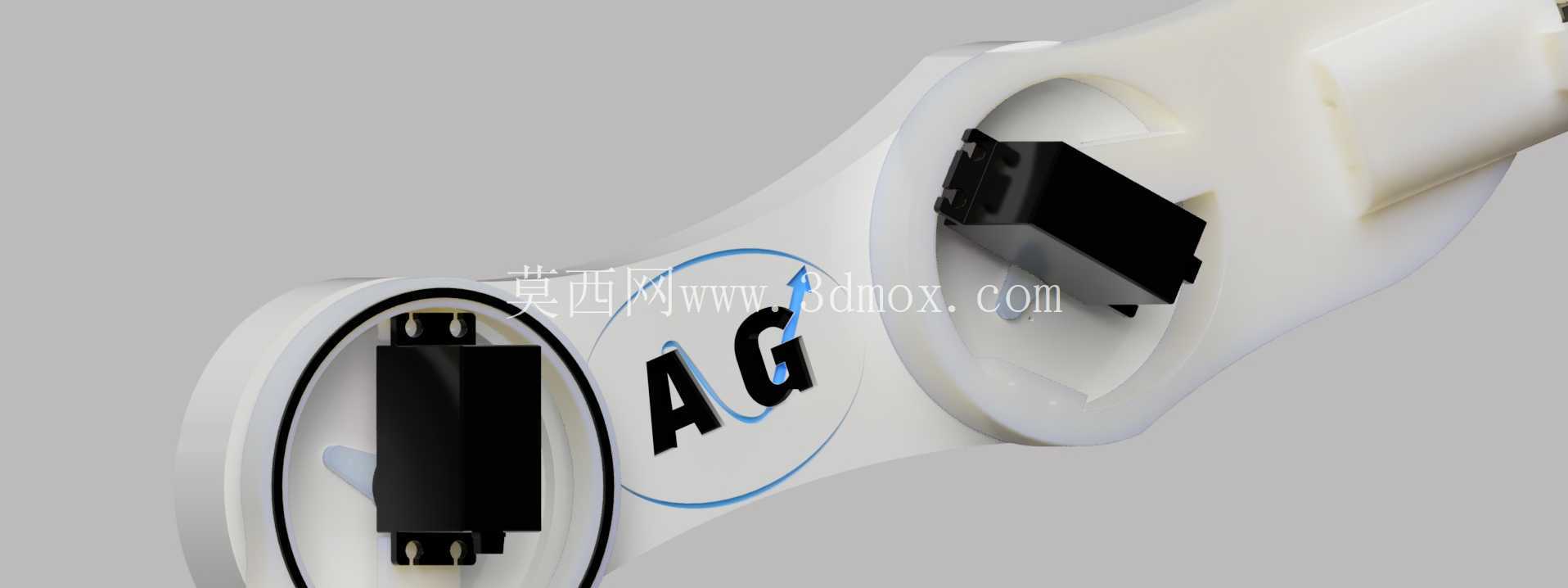

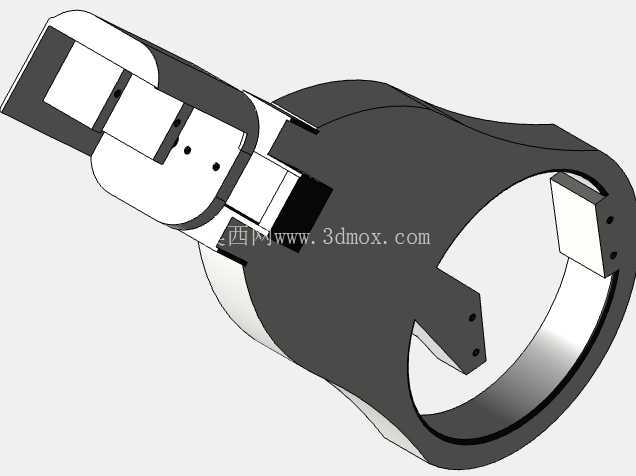

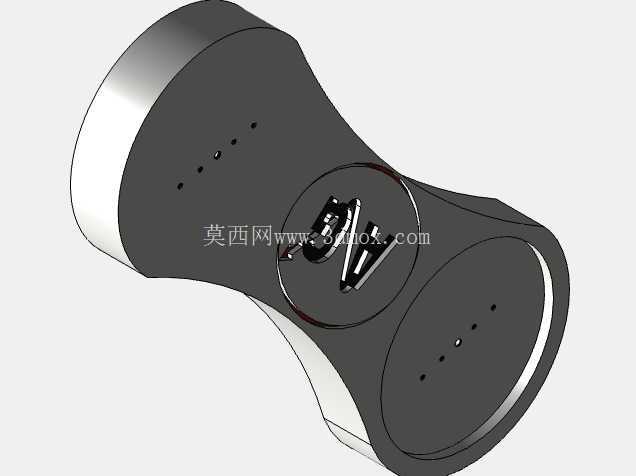

在结构强度校核上，针对每个关节的受力情况做了对应的壁厚加强，大臂、小臂的受力位置都加了加强筋结构，在保证整体重量轻便的前提下，满足额定负载下的结构刚性要求，不会因为负载导致臂体出现明显形变影响定位精度。关节处的舵机安装座设计了环抱式的固定结构，舵机装入后可以完全被安装座包裹，既可以固定舵机防止转动过程中舵机移位，也能对舵机起到一定的防护作用，避免作业过程中磕碰损坏舵机外壳。
