三菱六轴垂直多关节工业机械臂三维结构

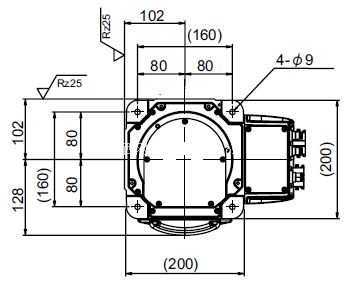

这款六轴垂直多关节机械臂的结构设计，完全围绕紧凑空间内的高精度作业需求展开，从关节布局到安装接口的细节，都能看出面向严苛工业场景的适配思路。先从安装边界说起，该机型支持地面落地安装、墙面侧装、天花板倒挂三种安装方式，这意味着在做产线布局时，不需要为设备预留独立的地面安装工位，可以根据工序排布灵活挂载在工位侧方或者上方，对于3C电子装配、精密零部件上下料这类工位排布密集的场景，能极大节省产线占地面积，避免多台设备排布时的运动干涉问题。本体底座的安装孔位采用对称式布局，不管哪种安装朝向，都能通过标准螺栓完成固定，安装面的平面度公差控制在0.05mm以内，避免安装面不平导致的本体底座形变，影响末端重复定位精度。

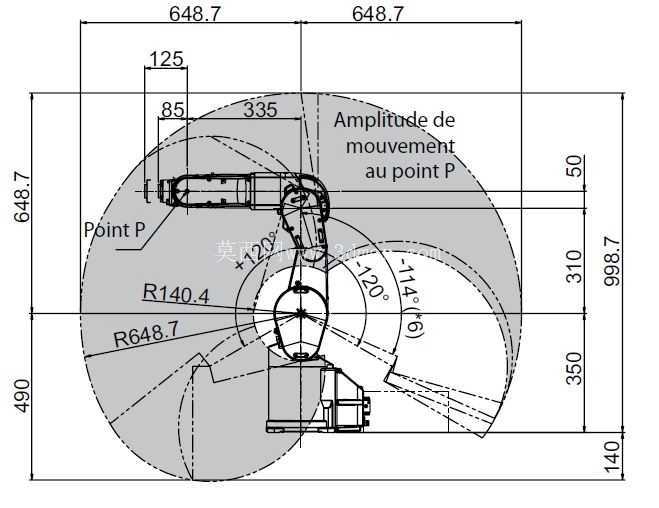

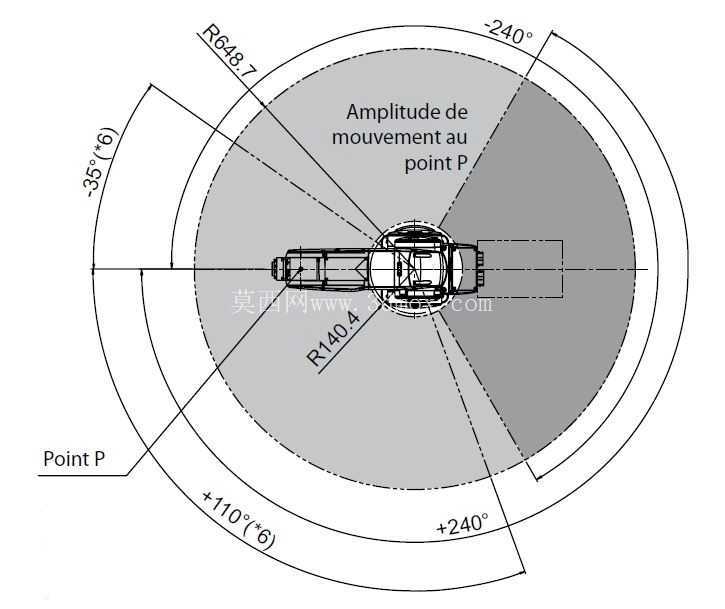

从功能特性来看，六个关节的运动范围经过精准调校，大臂的回转、俯仰，小臂的俯仰、回转，以及末端腕部的三个旋转自由度，能覆盖半径649mm的球形工作空间，在这个工作范围内，没有奇异点盲区，哪怕是工件侧面、背面的复杂装配位，都能通过调整腕部姿态顺畅到达，不需要额外调整工件装夹位置。末端的重复定位精度控制在±0.02mm，这个精度等级完全可以满足精密电子元器件插接、小型五金件去毛刺、涂胶轨迹作业的精度要求，不会出现轨迹偏移、装配错位的问题。单关节的运动速度经过匹配优化，整臂的标准循环时间可以控制在0.36s，在保证运动平稳无冲击的前提下，能跟上高速产线的节拍，不会因为设备动作慢拖慢整线产能。

防护设计上，整机达到IP67的防护等级，所有关节的旋转密封处都采用双层耐油橡胶密封圈，接线接口全部采用航空插头式密封设计，哪怕是车间内存在焊接飞溅、切削油雾、金属粉尘的恶劣工况，也不会有杂质进入关节内部损坏轴承或者伺服电机，日常维护只需要定期在指定注油点补充润滑脂即可，不需要频繁拆解关节做清洁，能降低设备运维的时间成本。驱动部分全部采用一体化伺服驱动单元，控制器采用紧凑型壁挂式设计，可以直接安装在电控柜内部或者设备侧方的安装板上，不需要占用额外的控制柜安装空间，控制器支持主流的工业总线通讯，可以直接和产线上的PLC、视觉检测系统做信号交互，不需要额外加装通讯转换模块。

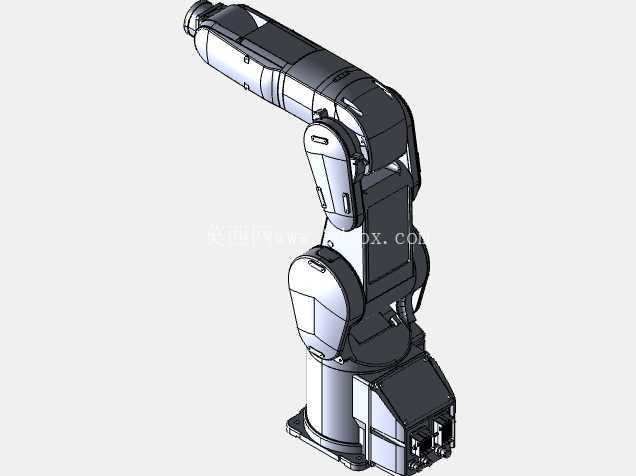

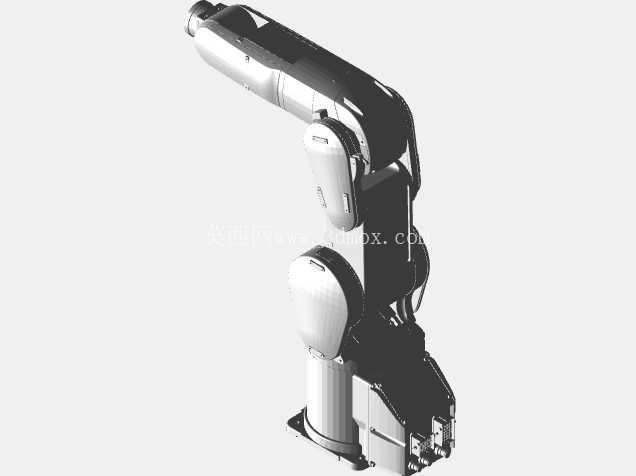

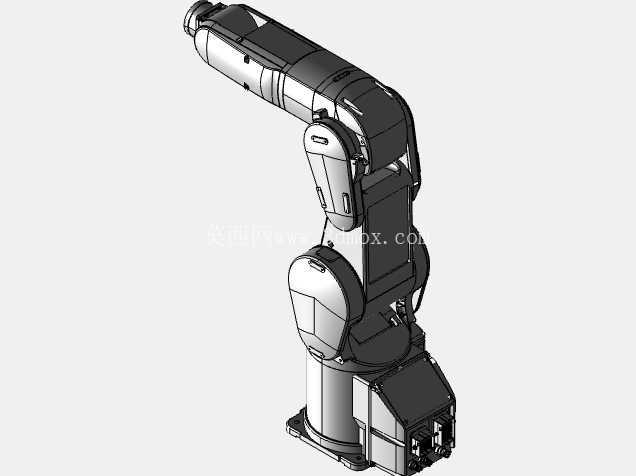

从实际应用场景来看，这款机型的负载能力为4kg，刚好适配3C行业的电路板搬运、螺丝锁付，小型精密零件的机床上下料，以及实验室里的样品分拣、自动化检测工位的工件转运等场景。在做产线三维布局仿真的时候，这个模型完全按照真实尺寸比例构建，每个关节的运动限位、运动速度参数都和真实设备一致，可以直接导入仿真软件中做运动干涉验证、节拍模拟，提前排查产线布局中可能存在的工位碰撞、轨迹超出工作范围等问题，避免现场安装调试时反复调整设备位置，缩短产线搭建的周期。模型的细节还原度很高，从本体上的铭牌标识、关节处的走线槽，到底座的安装孔位、末端的法兰接口尺寸都和实物完全一致，做机械设计的时候，可以直接参考这个模型来设计对应的末端执行器、安装支架，不需要反复查找设备样本核对尺寸，能减少设计阶段的尺寸核对工作量，避免因为尺寸记错导致的零件加工报废问题。

整机的自重控制在41公斤，单人借助辅助吊装工具就可以完成安装移位，不需要动用大型吊装设备，对于后期产线调整、工位移位来说非常方便。运输状态下的整机尺寸经过优化，不需要拆解大臂小臂就可以完成整体包装运输，到现场只需要固定底座、接线调试就可以投入使用，能减少现场安装的调试工作量。关节内部的传动结构采用高精度谐波减速器配合伺服电机，传动背隙控制在极小范围内，长时间高速运行也不会出现精度衰减，能保证长期使用的稳定性，适合24小时连续运行的自动化产线场景。
