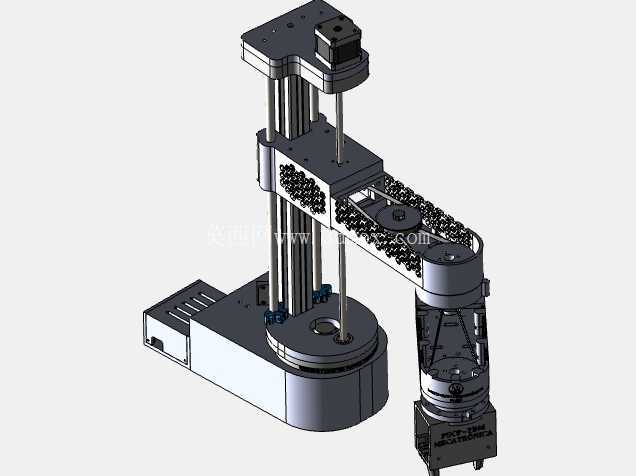

四自由度水平关节SCARA机械臂结构设计

　　从结构设计逻辑来看，该机械臂采用经典的双平行关节串联布局，大臂与小臂的旋转关节均布置在基座侧的传动链上，将驱动电机的安装位置尽量向基座侧集中，有效降低了运动臂段的惯量，这也是SCARA机械臂能实现高速往复运动的核心设计思路——通过减少运动部件的质量分布半径，提升动态响应速度，降低关节驱动的负载冗余。基座部分集成了第一关节的回转支撑与驱动单元，底部预留了标准的安装法兰接口，可直接固定在设备台面或者线性移动滑台上，拓展更大的作业覆盖范围，基座内部预留了走线槽与驱动控制器的安装空间，可将伺服驱动器、IO模块集成在基座腔体内，减少外部走线的干扰风险，同时降低整机的外部布线复杂度。这款SCARA构型的水平多关节机械臂，是面向3C电子组装、轻载物料分拣、精密点胶涂覆、螺丝锁付这类对平面定位精度、作业节拍有较高要求的场景开发的执行机构，在消费电子生产线的PCB板插件、小型零部件上下料工位，以及食品医药行业的轻量包装分拣环节，这类构型的机械臂凭借结构特性，相比六轴关节机器人拥有更快的平面运动速度、更高的重复定位精度，同时Z轴方向的刚性表现更优，能适配压装、锁付这类需要轴向负载的作业工序。

　　大臂段采用镂空式的轻量化结构设计，在保证结构刚性的前提下去除了非受力区域的材料，既减轻了臂身重量，也为小臂关节的传动带、线缆布置预留了充足的走线路径，关节处采用交叉滚子轴承作为回转支撑，可同时承受径向、轴向载荷与倾覆力矩，满足高速运动下的支撑刚性要求，避免关节间隙带来的定位误差。小臂末端集成了Z向升降轴与R轴旋转单元，Z轴采用直线光轴配合滚珠丝杠的传动结构，可实现末端执行器的上下往复运动，行程覆盖常规装配作业的升降需求，R轴旋转单元可带动末端夹具、吸嘴或者作业工具完成360度内的回转动作，适配不同角度的作业需求，末端法兰预留了标准的执行器安装孔位，可快速替换气动吸嘴、夹爪、螺丝锁付头等不同作业工具，无需额外设计转接结构。

　　从安装边界来看，该机械臂的回转半径覆盖常规桌面级作业范围，安装时仅需在固定台面上预留对应基座尺寸的安装空间，保证大臂、小臂全角度回转时无周边结构干涉即可，Z轴向下的伸出长度可根据实际作业台面的高度调整初始原点位置，适配不同高度的流水线、工装夹具的对接需求。在传动设计上，两个水平回转关节采用同步带传动的结构，将电机输出的动力传递到关节转轴上，同步带传动本身具备一定的缓冲减震能力，同时可通过调整带轮的传动比匹配电机的输出扭矩与转速需求，相比直接驱动的结构，可降低对电机扭矩的参数要求，控制整机的成本与重量，同步带张紧机构集成在臂身内部，可定期调整张紧力，避免长期使用后传动间隙增大影响定位精度。

　　整机的线缆均采用内部走线的方式，从基座到各个关节的动力线、编码器线都通过臂身内部的走线槽布置，关节处采用回转过线结构，避免机械臂回转过程中线缆出现拉扯、磨损的问题，提升长期运行的可靠性。这类SCARA机械臂的运动特性决定了它在平面作业场景下的优势，X-Y方向的快速插补运动可实现短距离内的高速点位移动，相比直角坐标机械手拥有更小的安装占地面积，同时作业覆盖范围更灵活，可适配多个工位的作业需求，在小型自动化工作站中，单台该型机械臂可同时完成上料、装配、下料多个工序的动作，减少工位间的搬运机构配置，简化整线的结构布局。在结构细节上，各个关节的限位位置都预留了硬限位块与传感器安装位，可通过软件限位与机械硬限位双重保护，避免机械臂运动超程造成结构碰撞损坏，臂身的外壳盖板采用可拆卸式设计，方便后期维护时调整传动部件、检查线缆状态，无需完全拆解臂身结构即可完成常规的保养操作。
