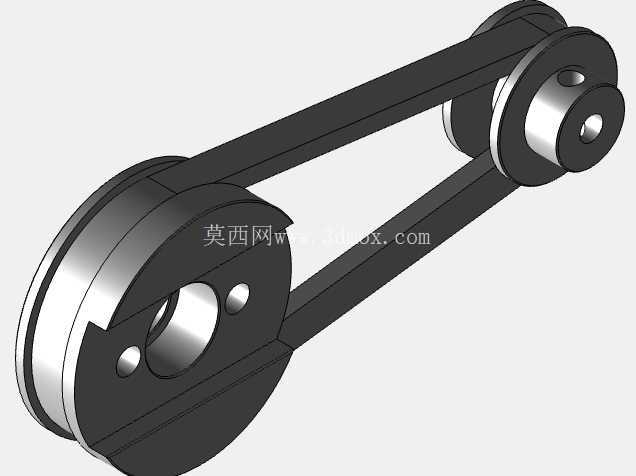

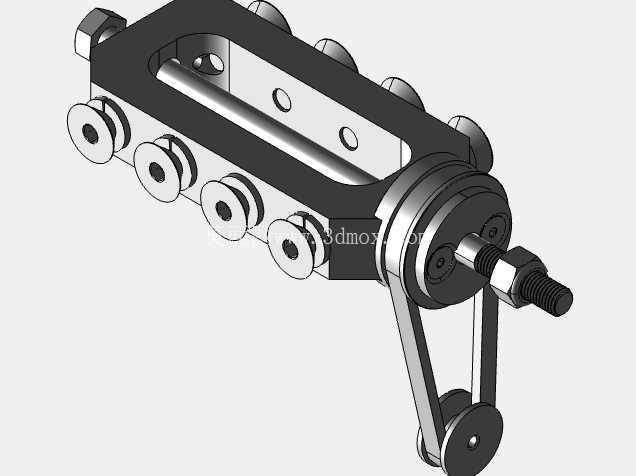

公制V型皮带与配套带轮传动结构

在中小功率传动场景里，V型皮带传动始终是兼顾缓冲、过载保护与安装容错性的经典方案，这套公制规格的V型皮带与配套带轮结构，覆盖了常规轻工设备、小型输送装置、台式加工设备里最常用的传动布局形式。从实际应用场景来看，这类双带轮搭配闭合V带的结构，常出现在电机端与执行端的动力传递环节，比如小型台钻的主轴传动、包装线的轻载辊道驱动、农用小型机具的动力输出端，都能见到同结构的传动配置，它不需要严格保证两轴的绝对对中，允许一定范围内的安装角度偏差，相比齿轮传动、同步带传动，对安装基座的加工精度要求更低，后期维护更换成本也更可控。

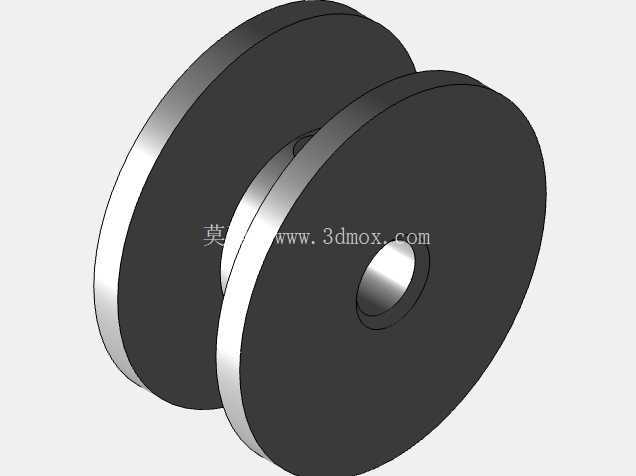

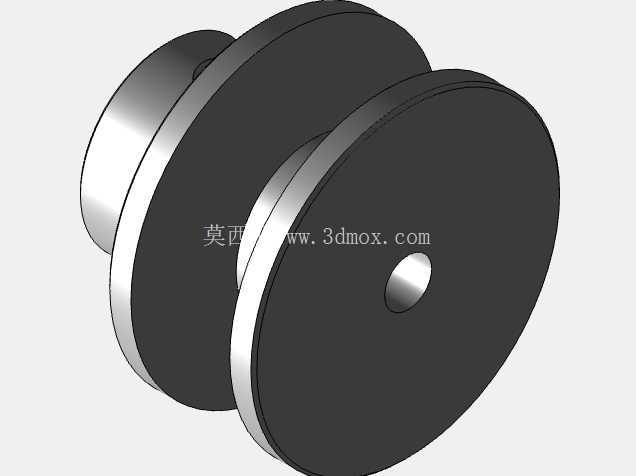

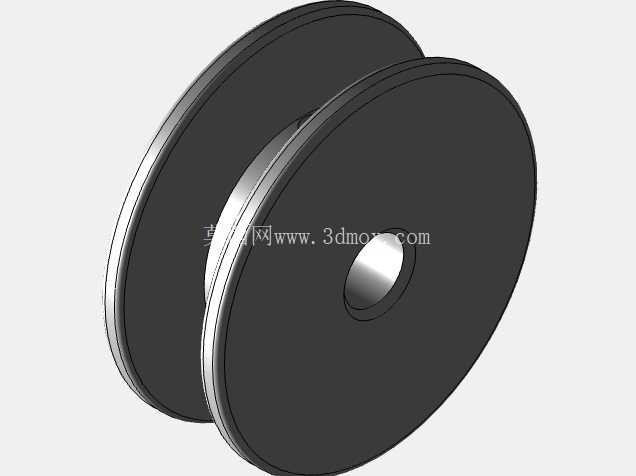

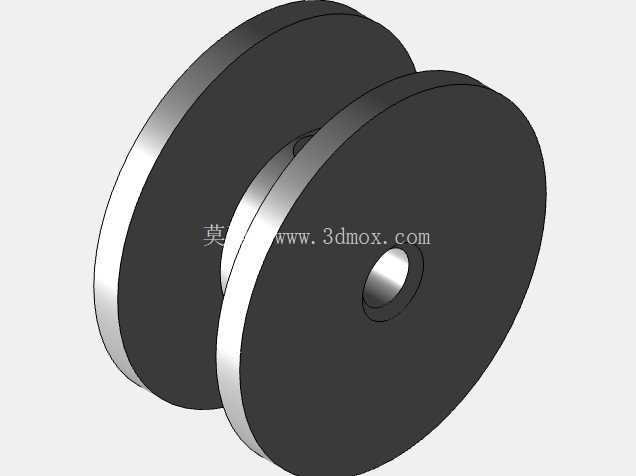

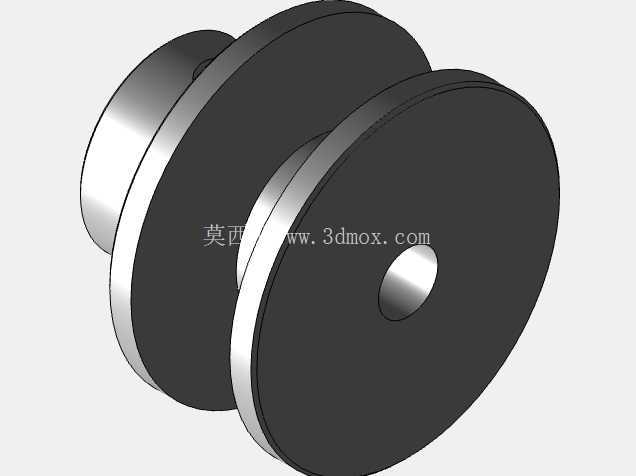

从功能特性上看，这套结构里的两个带轮均采用标准V型槽设计，槽面角度匹配公制V带的楔角，工作时皮带嵌入槽内依靠侧面摩擦力传递扭矩，相比平皮带传动能提供更大的接触摩擦力，传递相同扭矩时所需的张紧力更小，能降低两端支撑轴承的径向载荷。带轮的轮毂部分设计了同轴通孔与紧定螺钉安装位，实际装配时可以直接套在对应直径的电机轴、从动轴上，通过紧定螺钉锁紧周向位置，不需要额外加工键槽的场景下也能完成固定，适配很多轻载、转速不超过1500rpm的传动工况。带轮轮缘部分做了倒角处理，避免皮带运转过程中被锐边磨损，延长皮带的实际使用寿命。

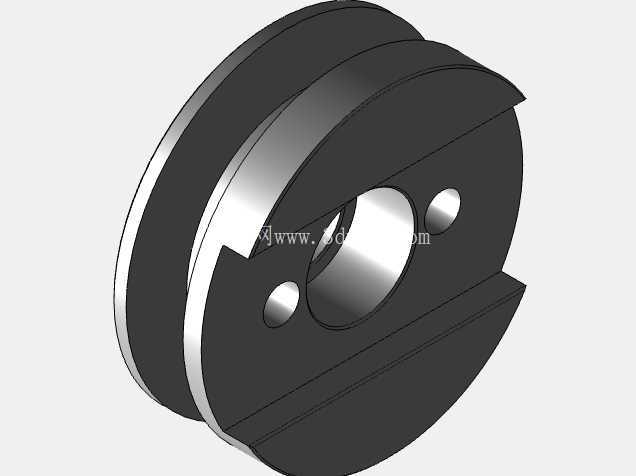

设计思路上，这套结构优先考虑了通用互换性，所有槽型尺寸、轮径比例、中心距范围都遵循公制机械传动的常规设计规范，建模时还原了带轮的减重孔结构，大带轮端面上的两个对称孔位，既可以降低带轮自身的转动惯量，减少启动瞬间的惯性冲击，也能作为拆卸时的顶丝孔位，方便后期维护时从轴上拆下带轮。两带轮的中心距设置在合理区间，既保证皮带与带轮的包角满足传动要求，避免小带轮包角过小出现打滑，也预留了足够的张紧调节余量，实际安装时可以通过调整电机安装座的位置，调整皮带的张紧程度，补偿皮带长期使用后的蠕变伸长量。

从安装边界来看，这套结构的轴向尺寸控制紧凑，两个带轮的轮毂宽度均匹配标准V带的宽度，安装时只需要保证两带轮的槽型处于同一平面，避免皮带出现偏磨即可，不需要额外预留过大的轴向操作空间。径向方向上，带轮的最大外径决定了传动部分的回转安全边界，设计防护外壳时只需要在带轮最大外径基础上预留10-15mm的安全间隙，就能避免运转过程中防护结构与旋转部件发生干涉。需要注意的是，这类结构不适合大功率、高转速的重载传动场景，当传递扭矩超过皮带的最大摩擦力阈值时会出现打滑，反而能起到过载保护的作用，避免后端执行机构卡死时烧坏驱动电机，这也是很多轻载设备优先选择V带传动的核心原因之一。

实际建模过程中，这套结构还原了真实零件的工艺细节，比如带轮的拔模斜度、轮毂端面的倒角、V型槽的表面粗糙度对应的建模纹理，装配时严格按照实际装配约束完成配合，皮带部分按照真实张紧后的形态建模，没有出现过度拉伸或者松弛的形态，能直接用于装配模拟、运动仿真，也能作为同类传动结构设计时的参考样本，帮助设计人员快速核对带轮与皮带的匹配尺寸、安装空间需求，减少重复建模的工作量。
