适配NEMA23步进电机的行星齿轮减速装置

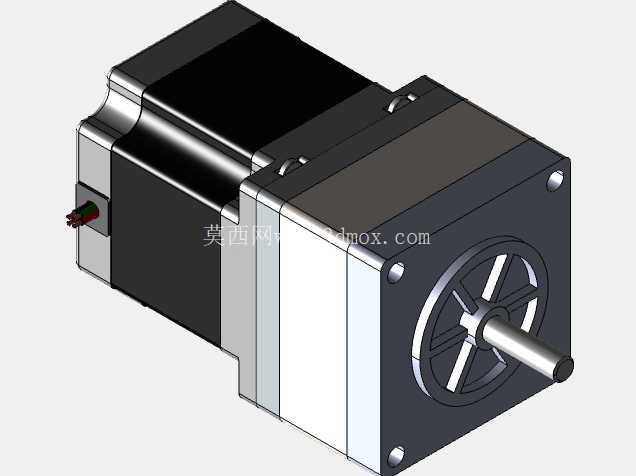

　　从安装边界来看，该齿轮箱输入端完全遵循NEMA23步进电机的标准安装孔位与轴伸配合尺寸，输入端法兰采用57mm见方的标准安装面，四个安装孔的孔距、孔径与市面常规57步进电机完全匹配，无需额外制作转接板即可完成同轴装配，输出端采用标准圆形法兰结构，输出轴直径、键槽尺寸以及输出端安装孔位均参照通用减速箱的配套规格设计，可直接对接同步轮、联轴器、负载转盘等常见传动执行件，整体轴向长度控制在紧凑区间，不会给设备整体布局带来过多的空间占用压力，适配多数桌面设备的安装空间限制。在小型自动化设备、桌面级数控装置、小型机械臂关节以及DIY创客项目的传动系统搭建中，步进电机的扭矩输出与转速匹配始终是结构设计阶段需要重点考量的环节，NEMA23规格步进电机作为桌面级设备中应用极为广泛的动力单元，常因高转速区间扭矩不足、负载端惯量匹配度差等问题，需要搭配减速机构完成动力传递，这款适配NEMA23安装尺寸的行星齿轮箱，正是针对这类应用场景设计的传动组件。

　　从功能特性层面来说，行星齿轮结构本身具备同轴传动、传动比稳定、回程间隙小、承载能力强的优势，该齿轮箱采用单级行星轮系布局，可在不改变动力输入轴线位置的前提下，完成固定减速比的扭矩放大，同时降低输出端的转动惯量，让步进电机在运行过程中更不容易出现失步、共振等问题，尤其适合需要精准定位、低速大扭矩输出的传动场景，比如小型传送带的动力驱动、机械臂关节的转动控制、3D打印设备的挤出机构传动、小型雕刻机的进给轴驱动等场景，都能通过该齿轮箱完成动力匹配。

　　设计思路上，这款齿轮箱充分考虑了3D打印加工的工艺特性，所有壳体、行星架、内齿圈等结构件的壁厚、拔模斜度、装配间隙都按照FDM3D打印的工艺公差做了适配，无需复杂的机加工工序，使用常规PLA、PETG等工程耗材即可打印出可用的结构件，齿轮啮合间隙预留了合理的公差范围，既不会因为间隙过大导致传动回程超差，也不会因为3D打印的精度误差导致齿轮卡滞、运转阻力过大；输入端与电机轴的配合采用抱紧式结构，通过顶丝完成轴向与周向的固定，装配过程无需复杂工装，手动即可完成整个齿轮箱与电机的组装，后期维护更换齿轮也十分便捷。在实际选型应用中，需要注意该齿轮箱的负载上限与3D打印件的材料强度直接相关，若采用普通PLA耗材打印，适合传递小扭矩、低负载循环的工况，若用于负载更大、运行频率更高的场景，可更换为尼龙、碳纤维增强耗材打印受力部件，或者将内齿圈、行星轮等易损件替换为机加工金属件，即可拓展其应用场景；装配过程中需要在齿轮啮合位置涂抹适量润滑脂，降低运转过程中的磨损与噪音，提升整体传动效率与使用寿命。

　　不同于市面上标准化的金属行星减速箱，这款可3D打印的齿轮箱结构给了开发者更高的定制自由度，设计者可以根据实际需求调整行星轮的齿数、模数来更改减速比，也可以根据安装空间的限制调整壳体的外形尺寸、输出轴的连接形式，对于非标设备开发、创客项目原型验证来说，能够大幅缩短传动部件的开发周期，降低定制加工的成本，同时也能让结构设计人员更直观地理解行星轮系的传动原理与装配逻辑，在教学演示、传动方案验证场景中也具备很高的实用价值。
