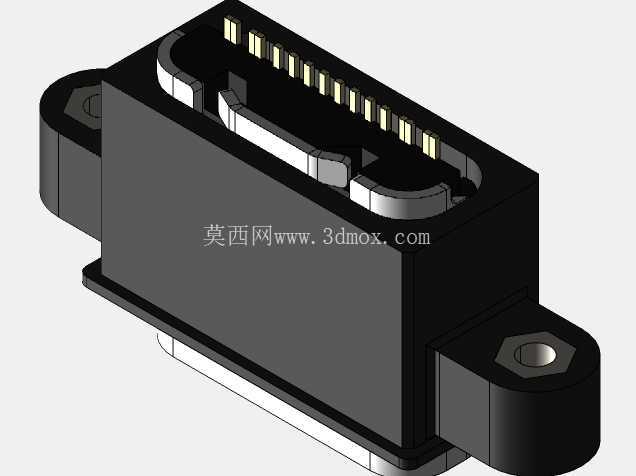

面板安装式USB-C型母座连接器结构

　　从结构设计来看，这款母座采用两侧带安装孔的固定耳设计，两个固定螺母的中心间距为14.10毫米，这个安装尺寸是经过多轮场景验证的通用规格，既不会因为间距过小导致面板开孔后结构强度不足，也不会因为间距过大占用过多面板布局空间，安装时只需要在设备面板上对应位置开出适配母座主体的让位孔，再通过两个M2规格的紧固螺丝从面板外侧或者内侧锁紧，就能将母座牢牢固定在面板上，母座的焊接引脚端直接对应PCB上的焊盘位置，焊接完成后接口与面板的贴合度好，不会出现歪斜、缝隙过大的问题。这款面板安装式USB-C型母座，是面向需要外露接口的电子设备、工业控制终端、通讯外设开发的板端连接部件，日常选型中常被用于需要在设备外壳面板上预留Type-C外接接口的场景，比如手持数据采集终端、工业通讯网关、桌面式测试仪器、外置扩展坞这类产品的对外接口位，相比直接焊接在PCB上的贴片母座，带固定耳的面板安装结构能大幅提升接口的抗插拔强度，避免日常使用中反复插拔线缆导致的焊盘脱落、接口移位问题。

　　母座的接触端子采用16Pin标准Type-C引脚排布，端子接触部位做了镀金处理，能降低接触电阻，提升信号传输的稳定性，同时支持正反插的特性完全符合USB-C接口的通用规范，不管是数据传输场景还是供电场景都能适配，日常使用中不需要辨别接口方向，大幅提升了外接操作的便利性。母座的主体外壳采用耐高温的绝缘工程塑料注塑成型，外部的屏蔽壳采用锌合金压铸工艺制作，既能起到电磁屏蔽的作用，减少外界信号对接口传输的干扰，也能提升整体的结构强度，在承受侧向插拔力的时候不容易出现变形。

　　在实际结构设计选型过程中，这类带面板固定的母座需要提前核算安装边界：母座主体的厚度方向需要预留足够的让位空间，焊接引脚伸出的长度要和PCB到面板的安装距离匹配，避免出现引脚长度不足无法焊接，或者引脚过长顶到PCB其他元器件的问题；两侧固定耳的安装孔位需要和面板上的孔位严格对中，公差控制在±0.1毫米以内，否则安装时会出现螺丝无法穿入、母座被强行拉扯导致引脚变形的问题。另外在PCB布局的时候，母座焊接位置的周边3毫米范围内不要布置过高的元器件，避免和母座本体产生结构干涉，同时要注意引脚的走线阻抗匹配，在用于高速数据传输的场景下，差分信号引脚要做等长处理，保证信号传输质量。

　　相比普通的贴片式Type-C母座，这款面板安装型的结构更适合使用频率高、插拔次数多的应用场景，比如公共场合的充电接口、工业设备的调试接口、经常需要外接线缆的通讯设备，固定耳的结构能将插拔产生的外力直接传导到设备面板上，而不是由PCB焊盘承受，能大幅提升接口的使用寿命，减少设备售后维修的概率。在三维建模过程中，这个模型完整还原了母座的所有结构细节，包括固定耳的安装孔倒角、端子的排布位置、屏蔽壳的卡扣结构、绝缘本体的让位槽，不管是做设备的整体结构装配验证，还是做面板开孔的干涉检查，都能直接调用，不需要再重新测绘建模，能节省结构设计阶段的测绘时间，提升选型和设计的效率。建模时对安装配合面的尺寸做了公差适配，固定孔的位置、母座主体的外形尺寸都按照实际物料的公差带做了优化，在做虚拟装配的时候能准确反映实际安装的配合状态，避免出现设计完成后实际物料无法装配的问题。
