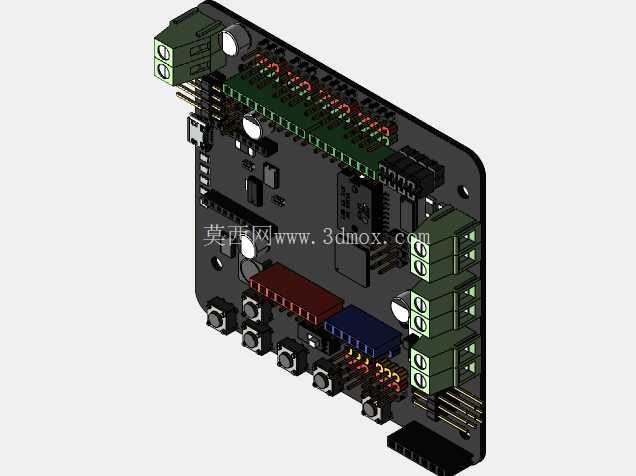

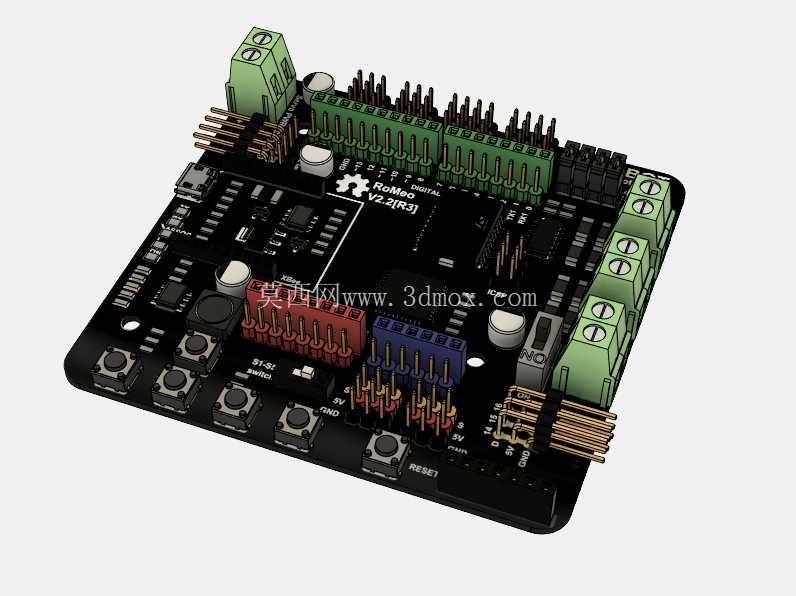

DFRobot出品Arduino RoMeo V2控制板

　　在小型移动机器人、创客教育实训平台、桌面级自动化演示装置的开发场景中，控制板的集成度直接决定了整机布线难度、调试周期与后期维护成本，这款基于Arduino生态打造的RoMeo V2控制板，正是针对这类场景做了全链路的结构与功能整合，省去了开发者自行堆叠扩展板、反复调试接线的冗余环节。从实际使用场景来看，这款控制板常被应用在轮式教育机器人、小型机械臂实训台、校园科创竞赛参赛装置、简易智能巡检小车上，作为整机的核心控制单元，承担传感器数据采集、执行机构驱动、逻辑运算输出的核心作用，相比普通Arduino主控板，它不需要额外叠加电机驱动扩展板，就能直接完成直流电机的驱动控制，大幅压缩了整机控制部分的安装空间。

　　从功能特性上看，板载集成了两路直流电机驱动通道，支持正反转、调速控制，驱动能力覆盖小型创客项目常用的直流减速电机参数范围，同时预留了标准的Arduino引脚排针，可兼容市面上绝大多数符合Arduino接口规范的传感器模块，包括红外避障模块、超声波测距模块、灰度巡线模块、蓝牙通讯模块等，板上设置的绿色接线端子，可直接连接电机、外部电源等大电流线路，不需要额外焊接转接头，降低了非电子专业开发者的接线门槛。

　　设计思路上，这款控制板完全遵循Arduino开源硬件的标准安装孔位，四个角的安装孔位置与常规Arduino Uno板完全一致，可直接适配市面上通用的Arduino固定支架、亚克力安装板，不需要重新设计安装结构；板上的接口布局做了分区规划，电机驱动接线端子布置在板卡边缘，避免与信号排针的接线产生干涉，按键、指示灯都布置在便于操作观察的板卡前侧，调试时不需要翻转板卡就能完成复位操作、观察电源与运行状态。从外形尺寸与安装边界来看，板卡整体长宽尺寸与标准Arduino Uno板保持一致，厚度方向因为集成了驱动电路与接线端子，比普通Uno板略厚，安装时需要在板卡下方预留至少5mm的间隙，避免底部焊点与安装金属板接触造成短路；接线端子向外突出的部分，在设计整机安装仓时需要预留对应的避让空间，排针上方如果要叠加其他扩展板，需要注意板载电容、接线端子的高度，避免出现插装干涉。

　　在实际结构设计选型时，如果用这款控制板做小型机器人的主控，安装仓的内部净空高度需要覆盖板卡总高加上接线后的线束弯曲半径，固定方式优先采用铜柱配合螺丝的四点固定，避免单点固定造成板卡受力变形，接线时大电流的电机线与信号线尽量分侧走线，减少电机运转时的电磁干扰对传感器信号的影响。对于三维建模从业者来说，复刻这款控制板的三维模型时，需要重点关注各个接口的突出高度、安装孔的精确位置、排针的间距与引脚长度，这些细节直接影响后续整机装配时的干涉检查结果，尤其是接线端子的倾斜角度、按键的凸起高度，都是实际装配中容易出现干涉的位置，建模时不能只做板卡的平面轮廓，需要把每个接插件的外形尺寸、安装位置都还原到位，才能在虚拟装配时准确判断整机的布局合理性。
