野外生态观测仿生四旋翼飞行载具结构

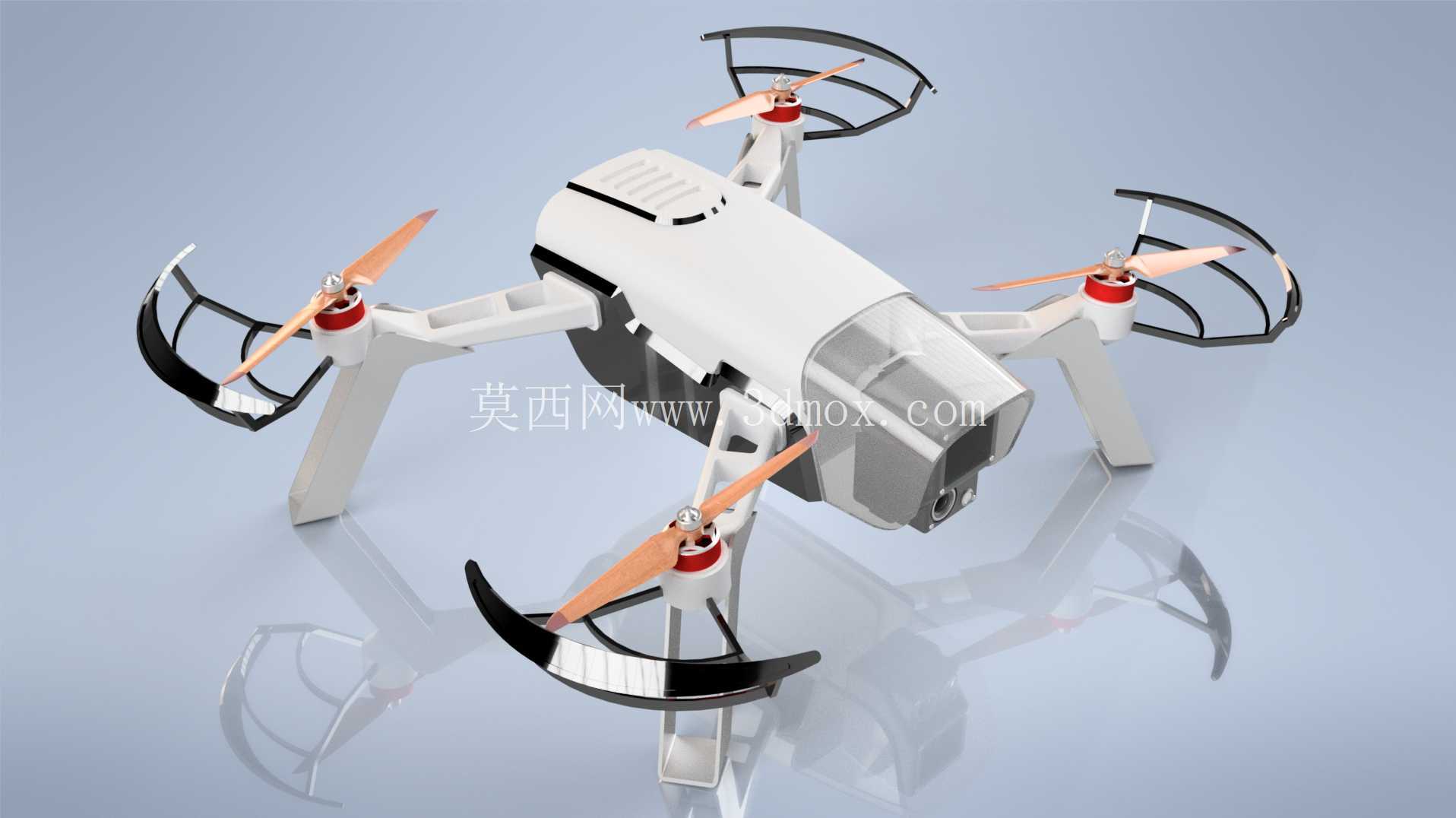

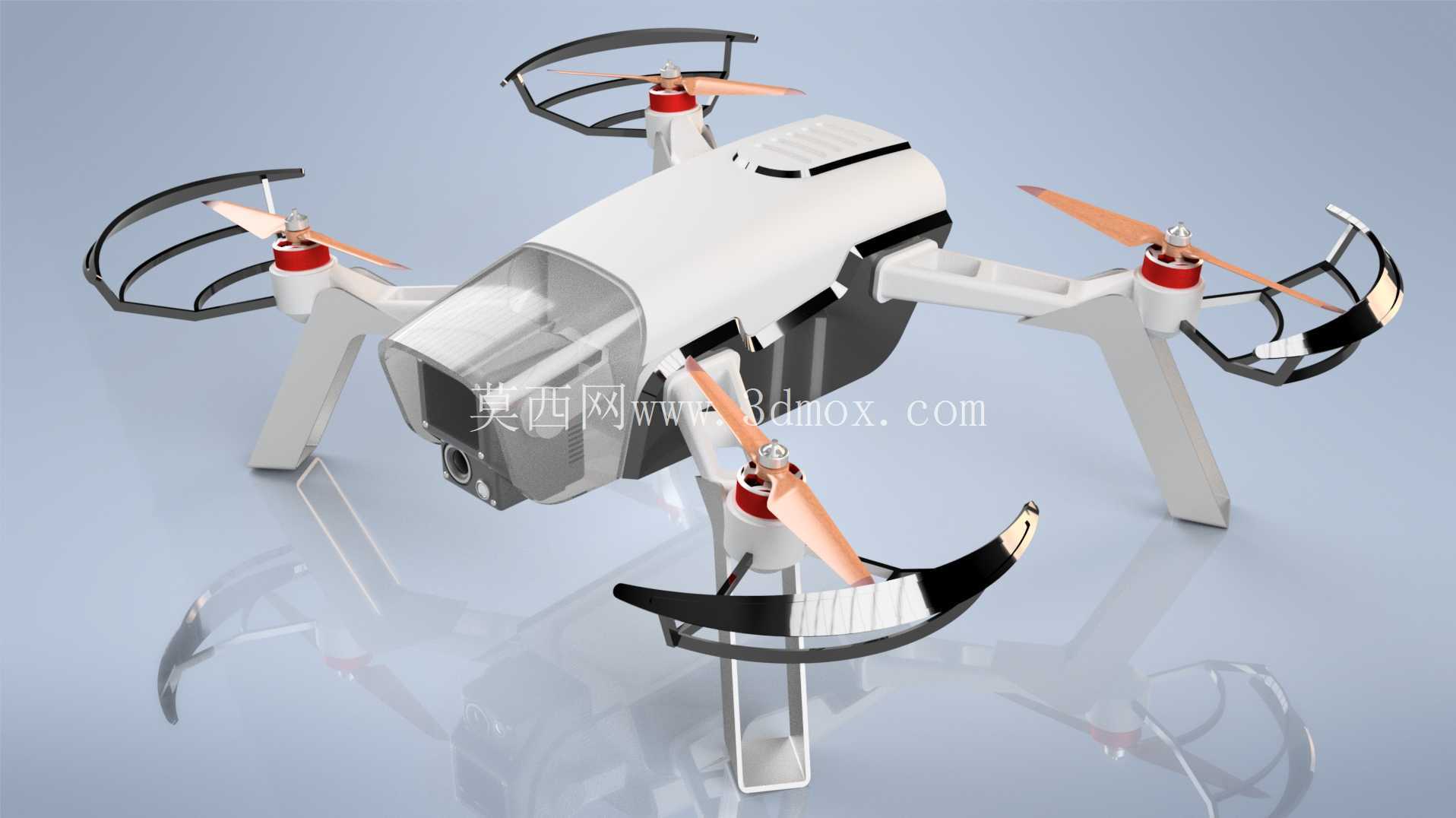

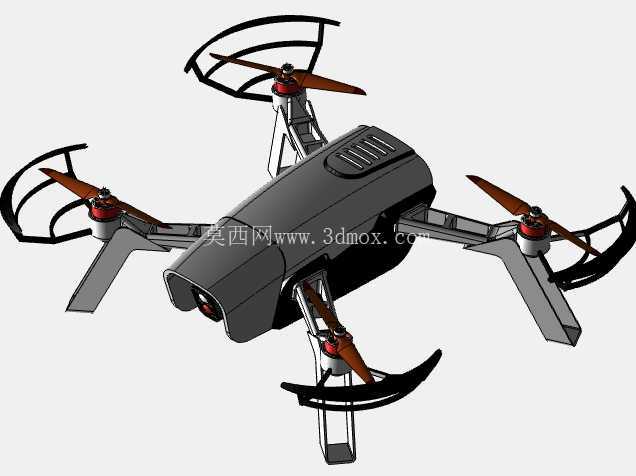

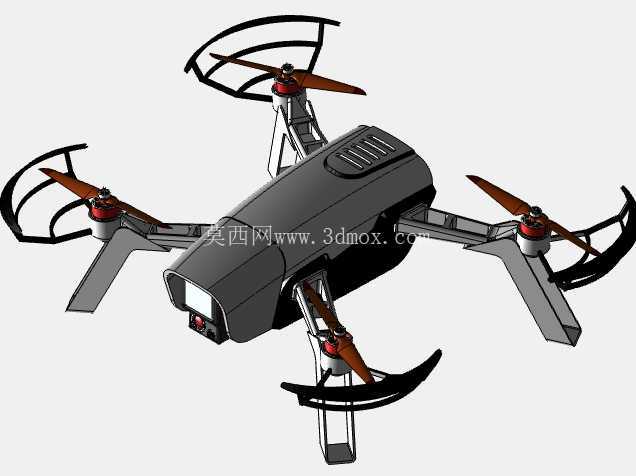

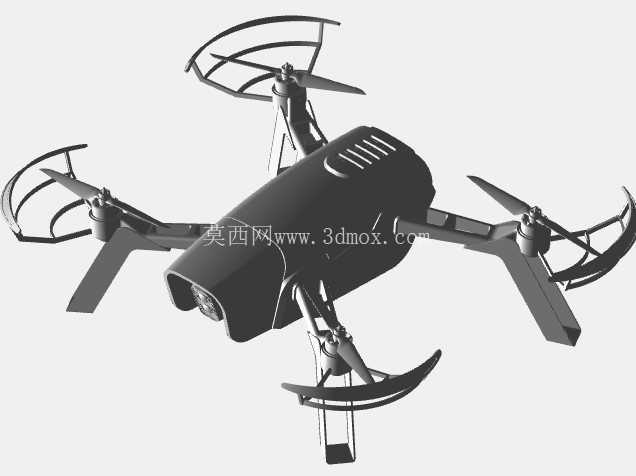

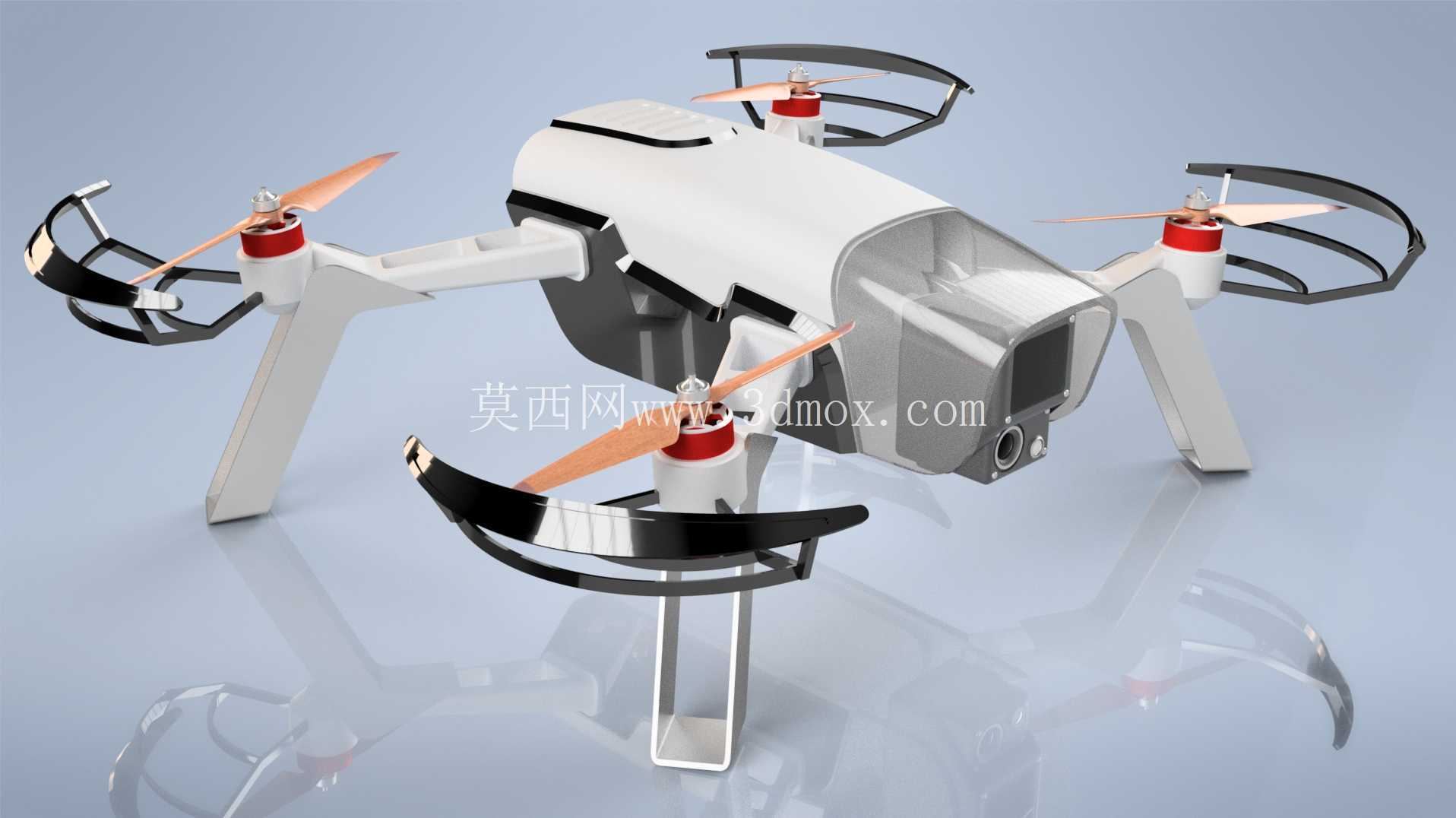

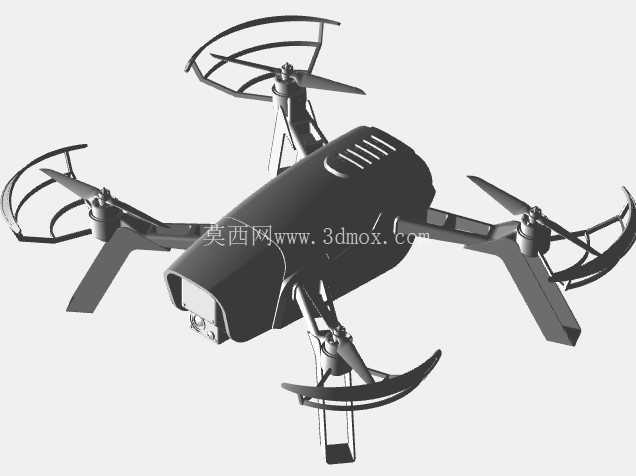

　　这款四旋翼飞行载具的结构设计，核心瞄准野外生态调研、野生动物种群监测这类低空近地作业场景，区别于普通消费级航拍无人机的通用化设计，整体结构围绕野外复杂作业环境的适配性做了针对性优化。从实际作业需求出发，野外监测场景往往需要载具在林缘、灌丛上方低空飞行，偶尔需要在狭窄的林间空隙穿行，普通无人机裸露的螺旋桨很容易被树枝、灌丛枝条剐蹭，轻则导致桨叶破损、飞行姿态失稳，重则直接炸机丢失设备，甚至可能惊扰观测目标，因此这款载具在每一组旋翼的外侧都设置了弧形防护圈，防护圈采用上窄下宽的弧形轮廓，既能够覆盖桨叶旋转的整个圆周范围，避免侧向突出的枝条直接接触高速旋转的桨叶，又不会额外增加过多的正面风阻，防护圈与机臂的连接点设置在机臂靠近电机座的位置，采用三点式连接结构，即使发生轻微碰撞，冲击力也能通过连接筋分散到机臂主体，不会直接作用在电机输出轴上，避免电机轴受侧向力变形。

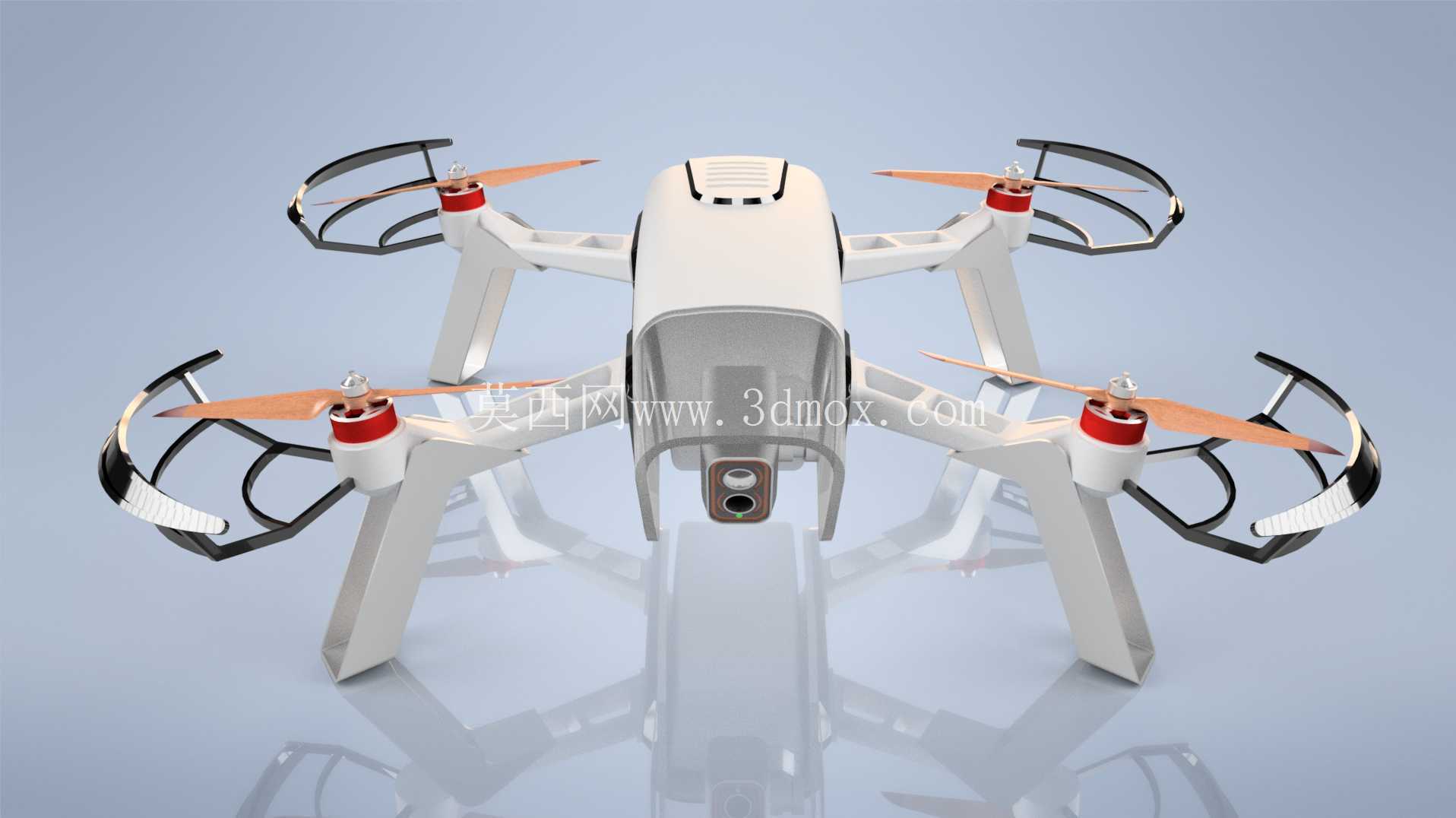

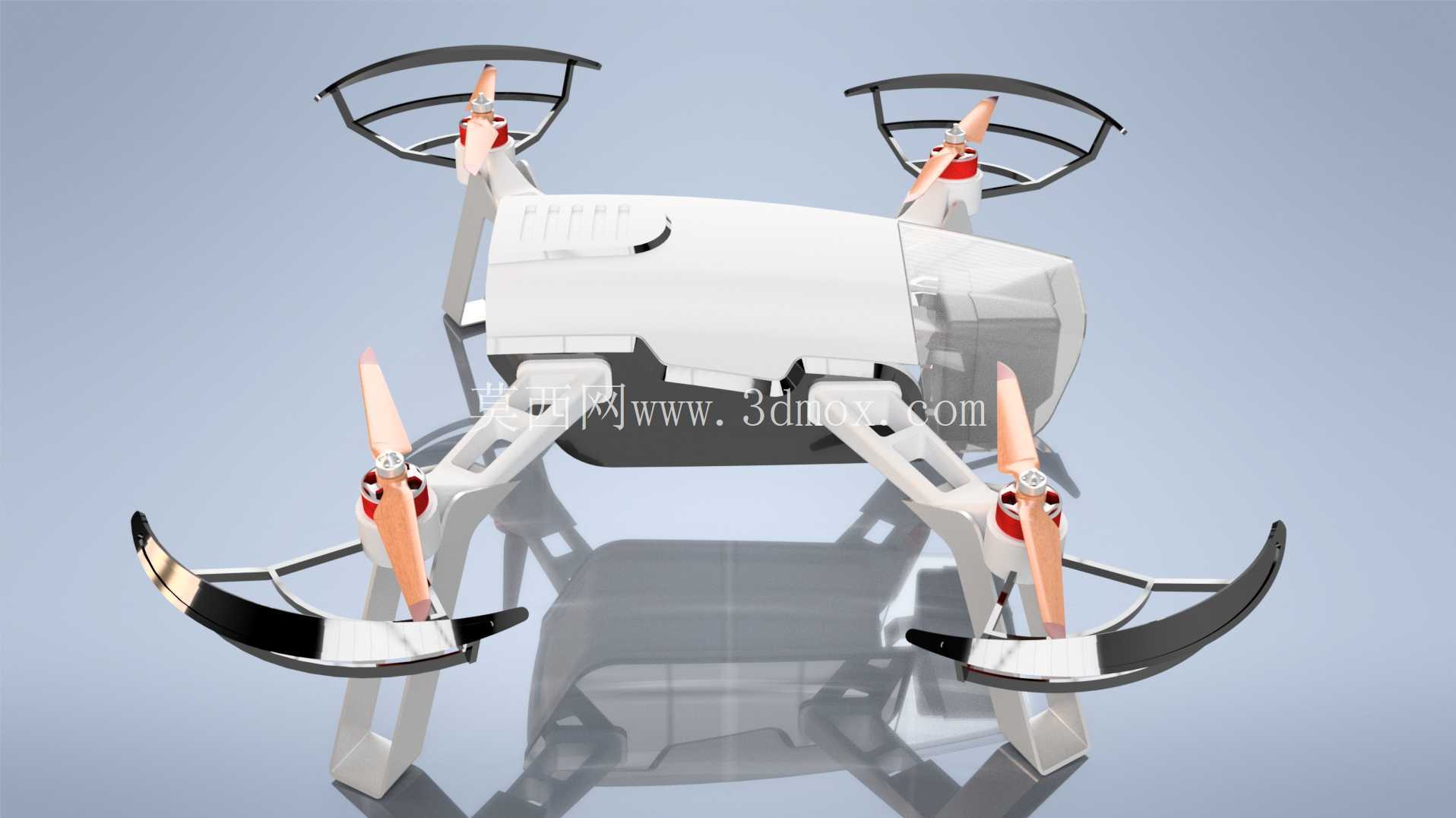

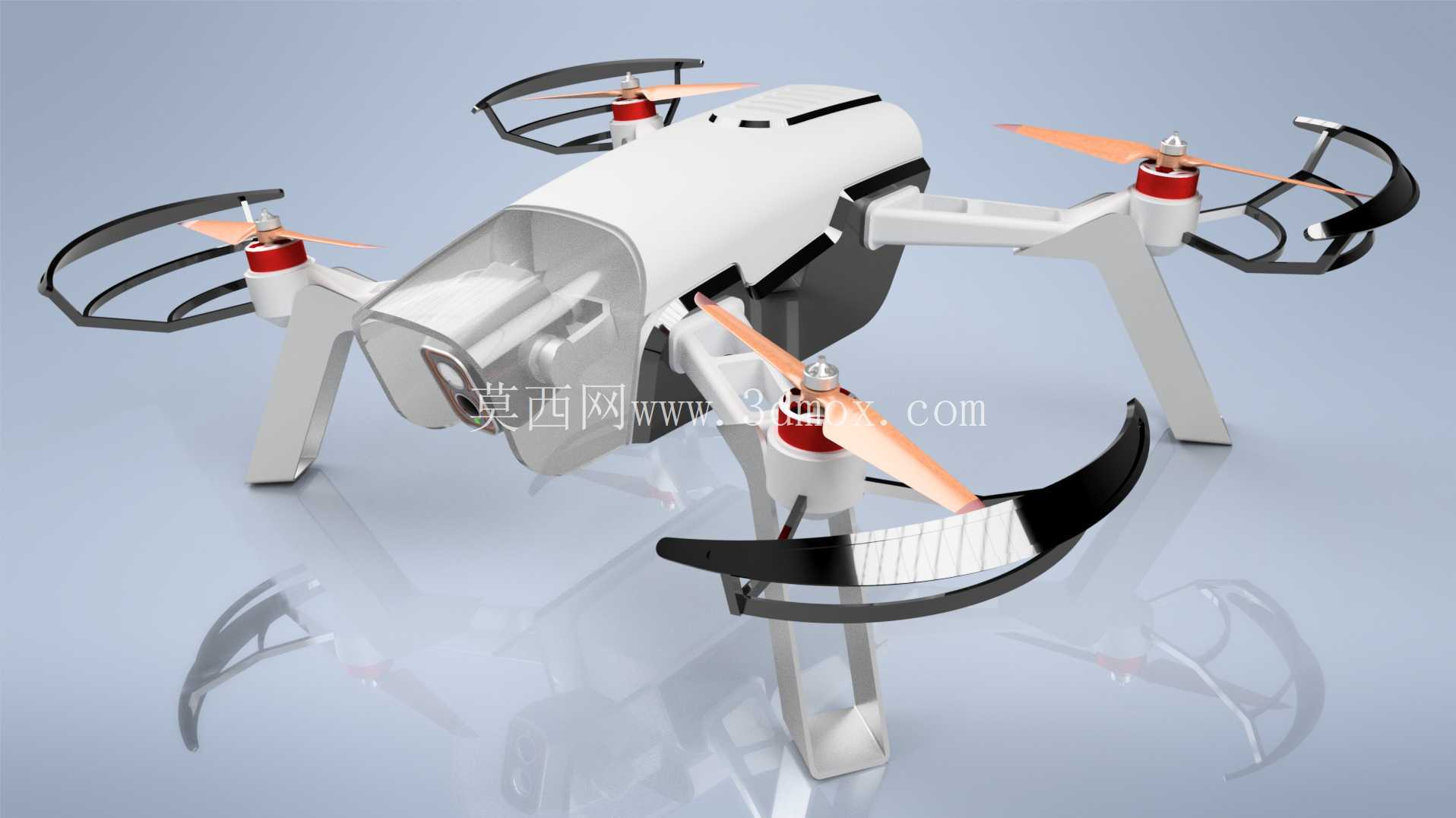

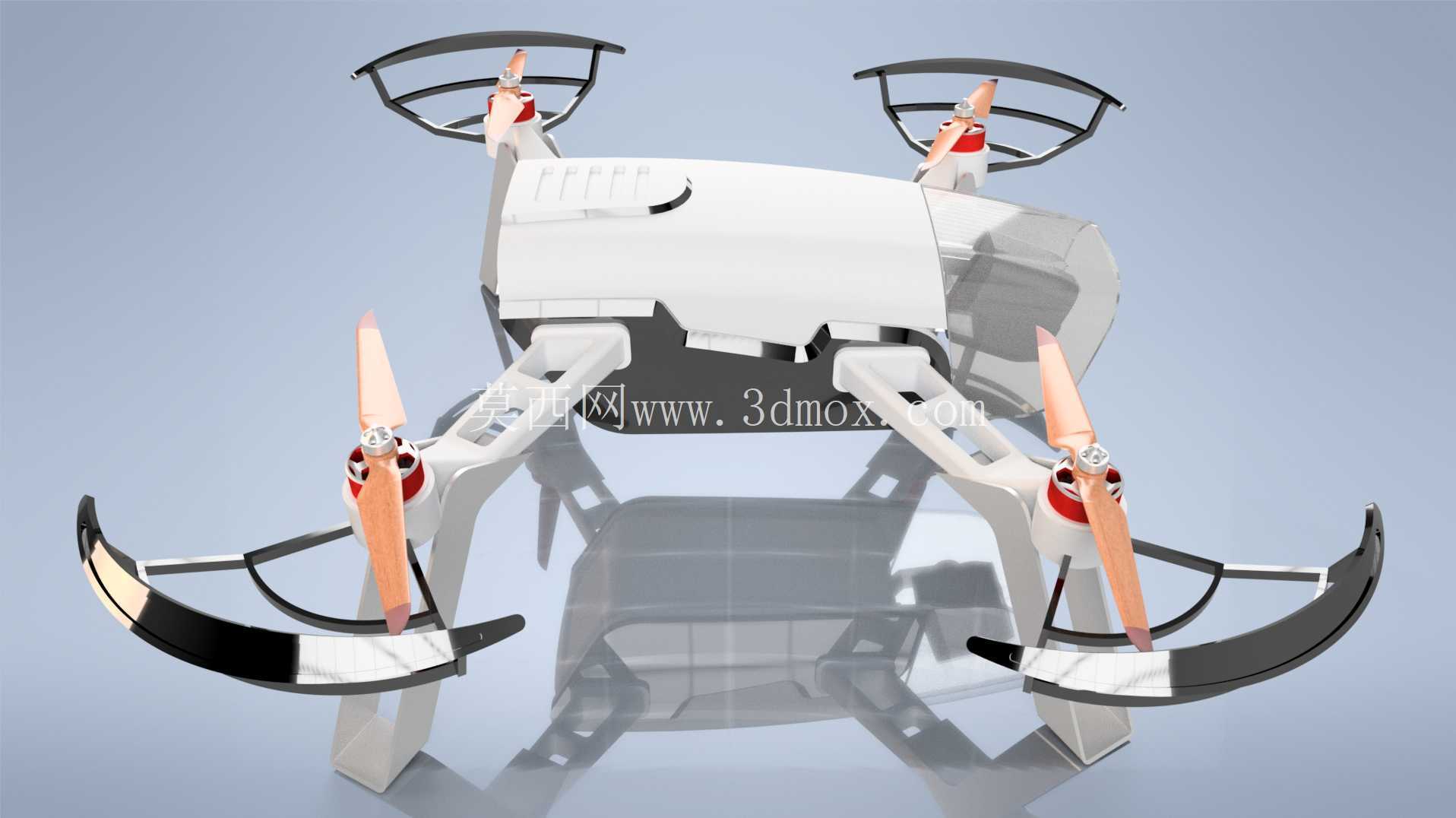

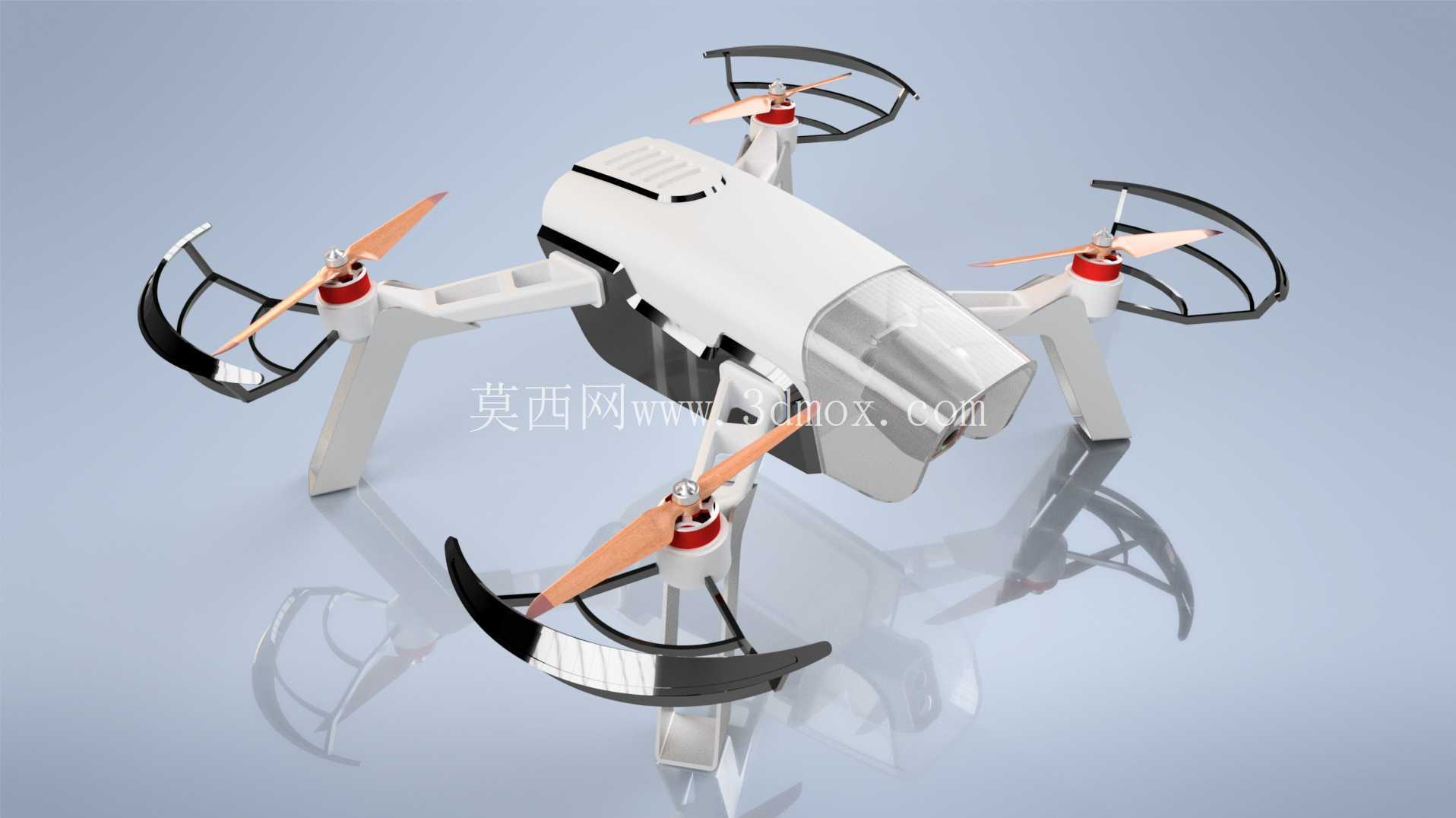

　　机身主体采用上宽下窄的类舱体结构，上部的舱室预留了足够的设备安装空间，可以根据不同作业需求搭载可见光相机、红外热成像模块、小型环境采样装置或者声学监测设备，舱室前端的透明视窗做了内倾设计，能够减少野外作业时阳光直射产生的镜头眩光，同时视窗与机身壳体的接缝处做了阶梯式止口结构，能够阻挡林间的浮尘、零星降雨溅入舱内，保护内部的电子元器件。机臂采用一体化弯折的结构设计，从机身主体向外延伸后向下倾斜形成起落支撑腿，省去了额外加装起落架的结构重量，支撑腿的底端做了圆弧过渡，没有尖锐棱角，在野外不平整的地面、岩石或者倒伏的树干上降落时，能够减少支撑腿卡入缝隙的概率，同时倾斜的机臂结构让旋翼的旋转平面高于机身主体顶部，即使在降落时机身出现小幅倾斜，桨叶也不会触碰到地面或者周边的障碍物。

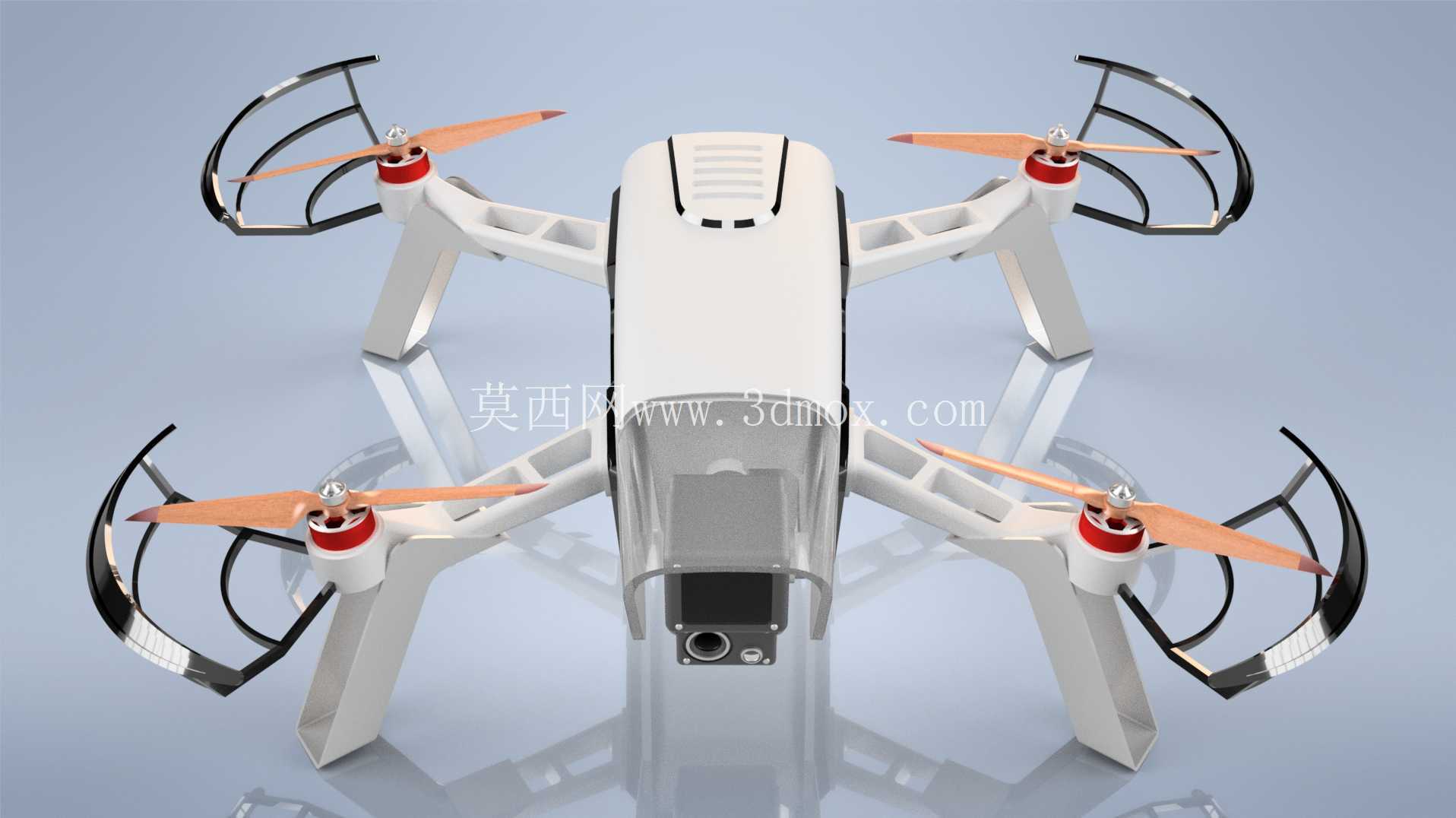

　　动力布局方面，四组旋翼呈X型分布，电机座的安装角度做了微小的外倾调整，能够提升飞行时的姿态响应速度，在林间遇到突发的紊流时可以更快修正姿态，避免碰撞障碍物；桨叶采用低雷诺数下效率更高的宽弦尖削构型，在保证足够升力的同时降低飞行噪音，避免在近距离观测野生动物时因为噪音过大惊扰目标。从安装边界来看，机身主体的核心舱室内部预留了标准的设备安装螺孔孔位，孔位间距兼容主流的小型航拍云台、监测模块的安装尺寸，不需要额外制作转接件即可完成设备搭载；电池舱设置在机身主体下部靠近重心的位置，采用抽拉式安装结构，更换电池时不需要拆卸机身外壳，在野外作业时可以快速完成电池更换，提升作业效率，电池舱的周边设置了缓冲胶条安装位，能够吸收降落时的冲击，避免电池受震动出现接插件松脱的问题。整机的结构拆分逻辑也充分考虑了野外维护的需求，机臂与机身主体的连接采用快拆式卡扣结构，不需要额外工具即可完成机臂的拆卸与更换，在野外作业时如果某一根机臂受碰撞损坏，可以快速更换备件，不需要携带复杂的维修工具；防护圈与机臂的连接采用卡扣加定位销的结构，拆卸后可以单独更换受损的防护圈段，降低维护成本。在气动细节处理上，机身壳体的表面做了顺滑的曲面过渡，没有突兀的凸起结构，能够减少飞行时的空气阻力，同时降低紊流在机身尾部产生的乱流对后方旋翼的干扰；机身顶部的散热槽采用隐蔽式的格栅设计，既能够保证内部电子设备工作时的热量散出，又能避免林间的落叶、昆虫直接掉入散热槽内堵塞散热通道。

　　起落支撑腿的高度经过反复校核，保证搭载不同重量的任务设备时，机身底部的任务设备最低点距离地面有足够的安全间隙，在草地、碎石地降落时不会刮蹭到镜头或者采样装置；同时支撑腿的间距设置合理，在倾斜度不超过15度的坡面上降落时，整机的重心投影依然落在四个支撑点围成的区域内，不会出现侧翻的情况。针对野外低温环境下的作业需求，机身舱室的内壁预留了保温层粘贴的位置，可以根据作业区域的温度情况加装轻量化保温棉，保证低温环境下电池与电子设备的工作温度处于合理区间，提升低温环境下的续航时间与设备可靠性。整机的所有外露接插件都设置在机身舱室内部，外部没有裸露的电线或者接口，避免在林间穿行时枝条勾挂电线导致线路断裂，同时也提升了整机的防尘防水能力，能够适应野外多变的天气条件。
