环形握持式儿童趣味数码相机结构设计

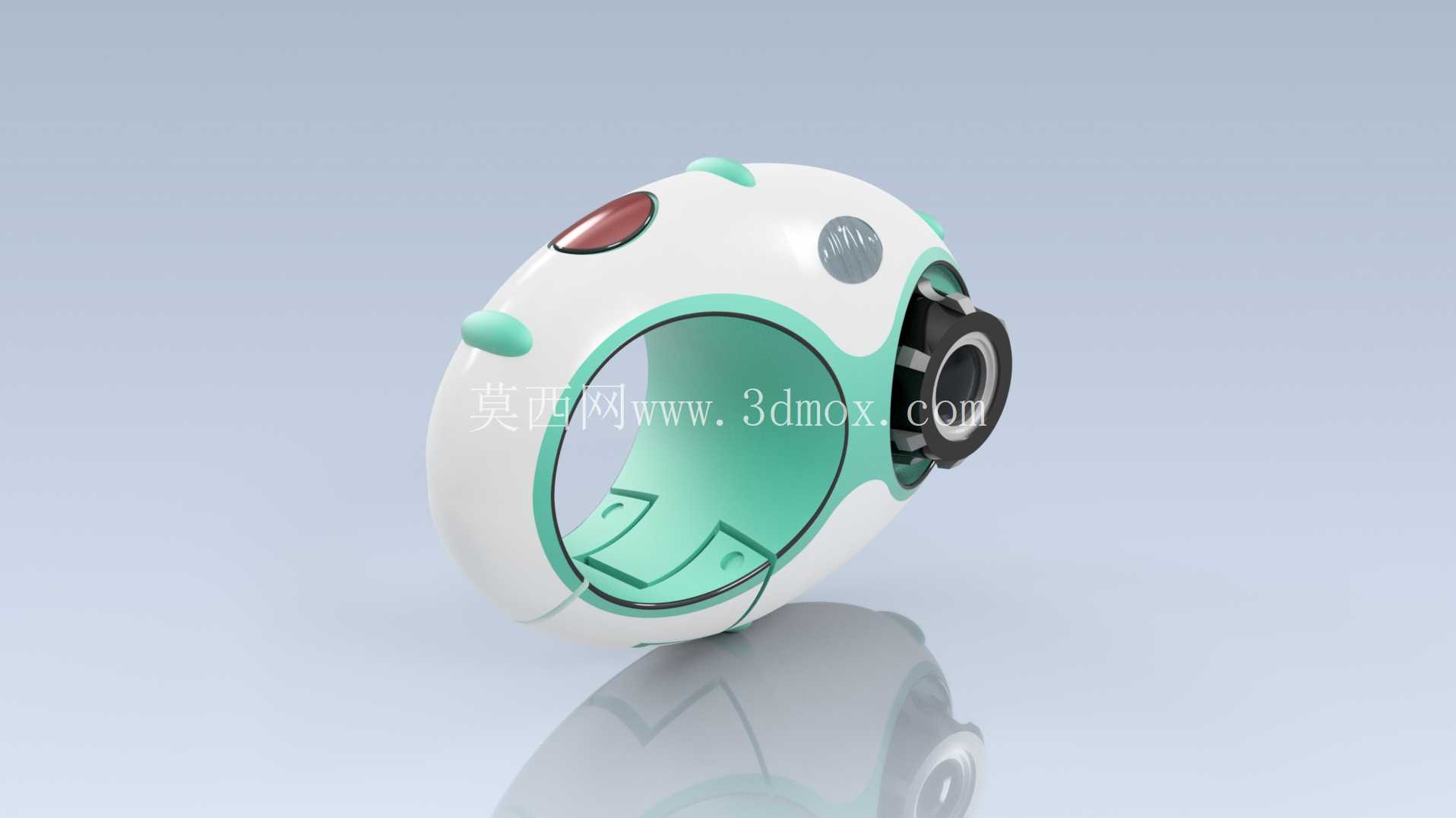

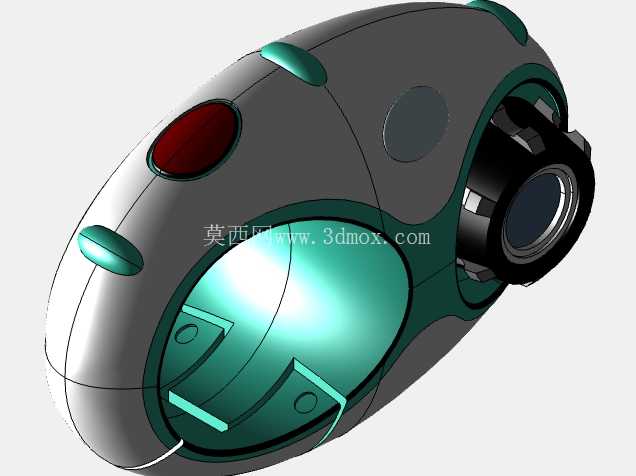

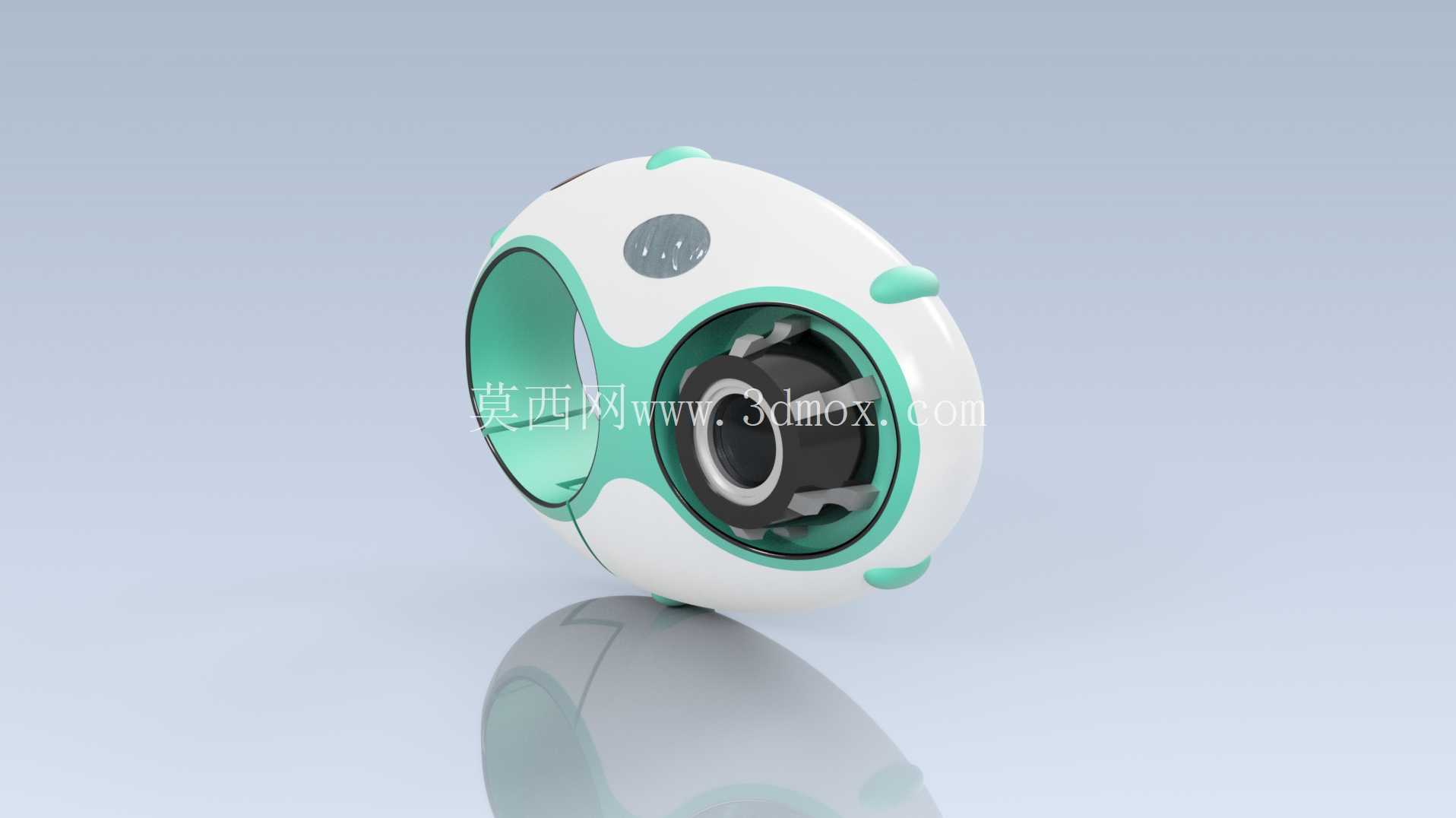

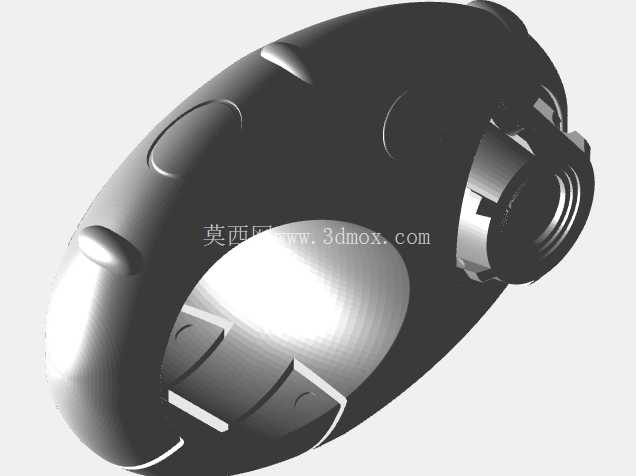

　　从结构布局来看，环形主体的外侧弧面做了三处凸起的软胶缓冲结构，分别分布在环体顶部、侧上方与侧下方位置，软胶材质采用邵氏硬度60A的TPE材料，与内部硬胶壳体通过双色注塑工艺结合，既可以在设备意外跌落时吸收冲击能量，保护内部镜头模组、电路板与电池组件不受冲击损坏，也能在儿童持握时增加接触面摩擦力，提升持握稳定性。镜头模组布置在环体的一端端面位置，镜头光轴与环体中心平面呈垂直布局，拍摄时持握环体的手掌不会遮挡镜头视场角，镜头外侧做了突出的环形防护圈，防护圈高出镜头最外端面1.2mm，当设备镜头朝下放置在平面上时，防护圈会先接触支撑面，避免镜头镜片被桌面硬物刮花。这款环形握持结构的影像采集设备，核心面向低龄儿童日常使用场景设计，区别于传统直板卡片相机的方正造型，整体采用闭环环形的主体架构，从人体工程学角度适配儿童手掌偏小、抓握力度不足的生理特征，使用时可直接将手掌穿入环体中心，依靠环体内壁与手掌虎口、指根的贴合实现稳定持握，无需刻意用力夹紧设备，能大幅降低儿童长时间持握拍摄时的手部疲劳感，也能减少设备从手中滑落的风险。环体顶部的椭圆形红色结构为快门触发按键，按键位置刚好对应儿童持握时食指的自然放置位置，按键触发行程设置为1.5mm，触发压力控制在1.2N，适配儿童手指按压力度偏小的特点，避免按键过硬导致儿童按不动、或者按键过软容易误触发的问题。环体另一侧的圆形灰色区域为内置扬声器的出声孔区域，出声孔采用0.8mm直径的微孔阵列设计，既可以保证声音传出的清晰度，也能避免儿童使用时手指、细小杂物塞入孔内损坏内部扬声器。

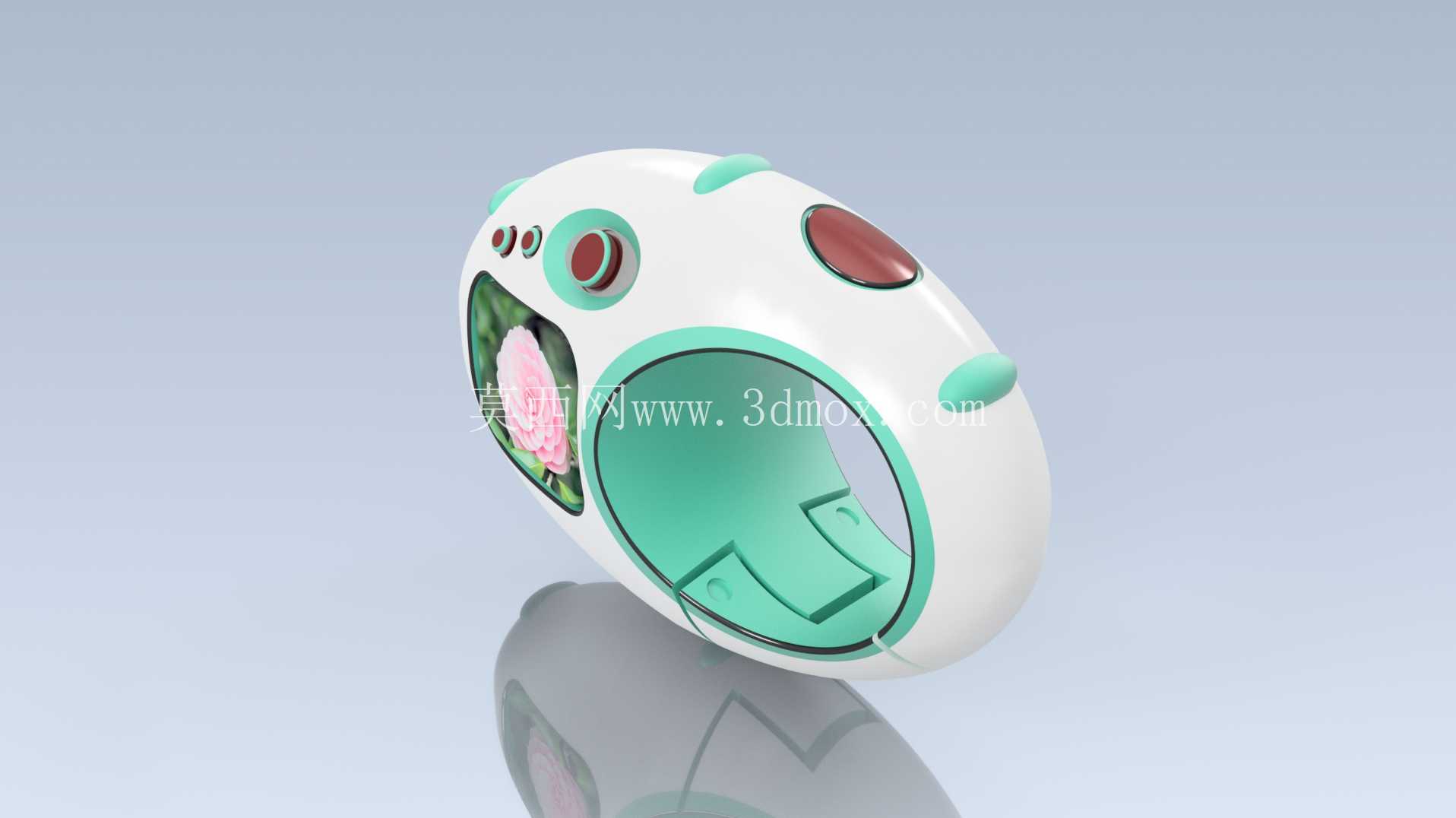

　　环体内侧的浅绿色区域为电池仓与核心电路板的安装位，内侧弧面做了内凹的走线槽结构，电池与电路板之间的连接排线可以完全埋入槽内，不会出现排线挤压、磨损导致的断路问题，电池仓盖采用卡扣式固定结构，仓盖与环体内壁齐平，没有突出的棱角，避免持握时硌手。从安装边界来看，整个环体的外径尺寸控制在82mm，内径尺寸为58mm，环体截面最大厚度为22mm，整体重量控制在75g以内，适配3-8岁儿童的手掌穿入持握需求，不会因为环体内径过小卡手，也不会因为外径过大导致儿童无法抓稳。

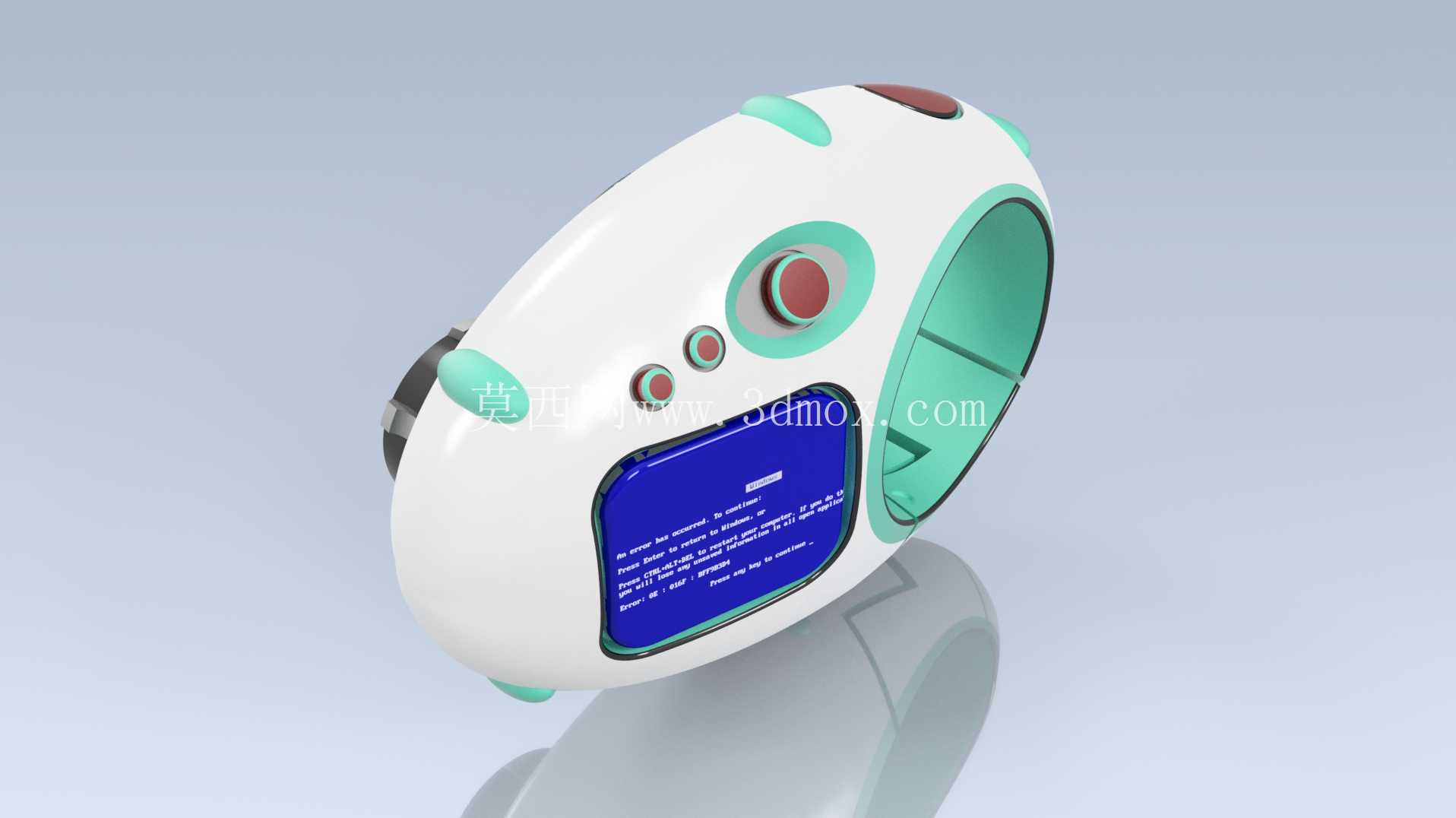

　　设备的功能集成上，除了基础的静态照片拍摄功能，还内置了简单的趣味滤镜拍摄模式，对应的功能切换按键集成在环体侧面的软胶区域，按键表面做了凸起的盲点标识，儿童不用看按键位置也能通过触感找到功能切换键。在结构强度设计上，内部硬胶壳体采用ABS+PC混合材质，壁厚均匀设置为1.8mm，在镜头安装位、电池仓固定位、按键安装位都做了局部加厚的筋位结构，筋位厚度为1.2mm，既可以保证整体结构的抗冲击强度，也能避免壁厚不均导致的注塑缩水、变形问题。环体的所有外边缘都做了R2以上的圆角过渡，没有尖锐的棱角，符合儿童用品的安全设计规范，避免儿童使用时被棱角划伤。

　　镜头模组的固定采用前端压圈+后端定位柱的双重固定结构，镜头模组与壳体之间预留0.1mm的安装间隙，填充缓冲泡棉，既可以抵消跌落时的冲击，也能避免壳体变形挤压镜头导致光轴偏移。设备的充电接口布置在环体底部的位置，接口外侧做了软胶防尘塞，防尘塞与壳体通过一体成型的软胶连接带连接，避免防尘塞丢失，防尘塞闭合时与环体外表面齐平，不会突出影响握持手感。从实际使用场景来看，这款设备既可以满足儿童日常外出游玩时拍摄照片、记录画面的需求，环形的结构也可以搭配挂绳穿过环体内孔，挂在儿童脖子上，避免设备丢失，相比传统造型的儿童相机，这种环形握持的结构不需要儿童刻意学习持握姿势，拿到手就可以自然穿入环体稳定持握，降低了低龄儿童的使用门槛。在内部空间布局上，环体的弧形空间被合理划分为镜头仓、电池仓、电路板仓、扬声器仓四个独立的腔体，各个腔体之间通过隔筋分隔，避免电池漏液、扬声器震动等问题影响镜头与电路板的正常工作，隔筋上预留了对应的排线过孔，过孔位置做了圆角处理，避免排线被孔壁割破绝缘层。
