PCF8575芯片16路IO扩展功能模块

项目分类:通讯工具类 发布时间:2026-01-20 ID:1127611
  • PCF8575芯片16路IO扩展功能模块
  • PCF8575芯片16路IO扩展功能模块
  • PCF8575芯片16路IO扩展功能模块

在嵌入式开发与小型智能设备的硬件搭建过程中,主控芯片IO口资源不足是很多工程师都会遇到的实际问题,尤其是在接入多组按键、指示灯、小型传感器或者低功率执行器件时,有限的原生IO往往无法满足多节点信号采集与控制的需求,这款基于PCF8575芯片设计的16路IO扩展模块,就是针对这类场景开发的外设扩展部件。从实际工程应用来看,这类模块常被用于Arduino开发板、各类通用MCU主控板的外设拓展,可应用在小型智能控制柜、桌面级创客项目、教学实验平台、小型物联网终端节点等场景中,解决主控引脚数量不足的问题,无需额外占用过多主控资源就能实现16路双向信号的输入输出控制。

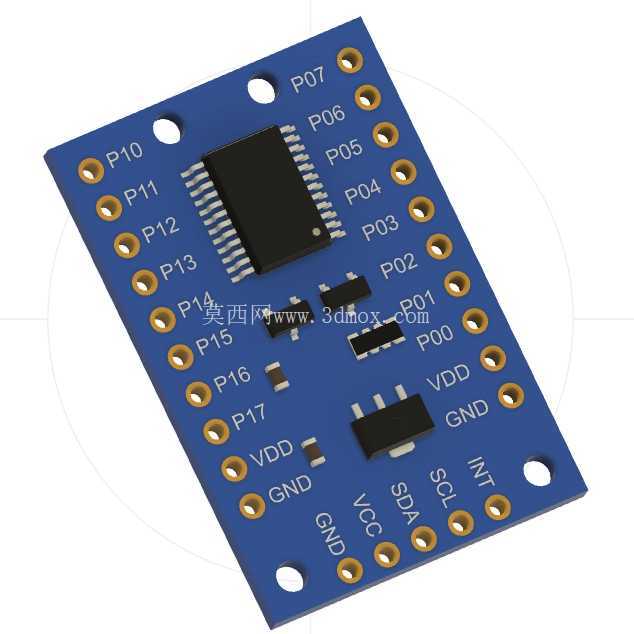

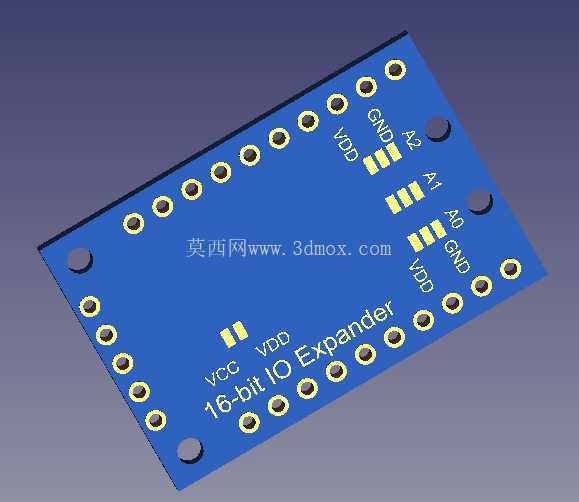

从功能特性上看,该模块通过I2C通信总线与主控进行数据交互,仅需SCL、SDA两根通信线就能完成16路IO口的信号传输,大幅减少了与主控之间的接线数量,降低了布线复杂度。模块支持通过背面焊接的方式配置I2C通信地址,总共提供8个可选地址位,能够支持多块同类型模块挂载在同一条I2C总线上,最多可实现上百路IO口的扩展,满足多节点外设的接入需求。电源适配层面,模块兼容3.3V与5V两种常用的嵌入式系统供电电压,能够匹配不同主控的电平标准,无需额外添加电平转换电路,直接接入即可正常工作,降低了硬件适配的工作量。每一路IO口都采用标准2.54mm间距的排针引出,引脚旁清晰丝印了对应功能标识,包含VCC、GND以及各IO口的序号,方便使用者快速接线,避免接错引脚导致的器件损坏。

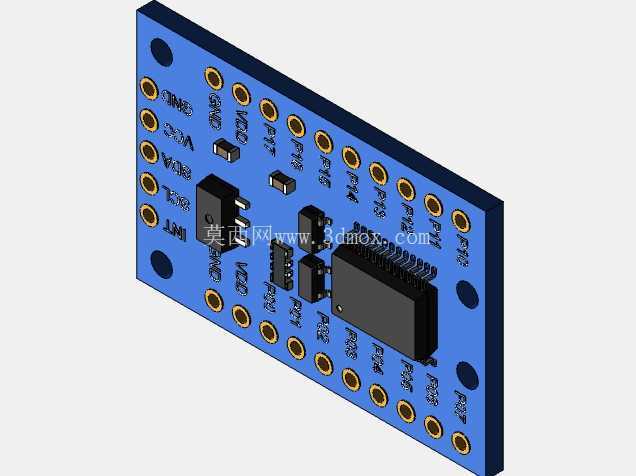

从结构设计思路来看,整个模块采用双层FR-4玻纤电路板作为载体,板载核心PCF8575芯片采用贴片封装焊接在板体中央位置,周边配套布置了电源滤波电容、上拉电阻等必要的无源器件,保证信号传输的稳定性,减少电源纹波对通信质量的影响。板体四角设计了标准安装孔,可通过铜柱或者螺丝将模块固定在设备壳体、安装支架或者主控板周边的预留位置,安装孔的位置与常见的电子模块安装尺寸兼容,方便在各类项目中进行集成。板体边缘的排针采用沉金工艺处理,接触电阻小,抗氧化能力强,能够保证长期使用过程中的连接可靠性,避免出现接触不良导致的信号中断问题。

在安装边界与尺寸适配方面,模块整体为矩形板状结构,长宽尺寸适配标准面包板的安装间距,既可以直接插在面包板上进行原型验证,也可以通过杜邦线连接进行永久接线。板上所有元器件的高度都控制在较低范围内,最高的元件为核心芯片与接线排针,整体厚度较薄,不会占用过多的设备内部空间,适合在空间紧凑的小型设备内部安装使用。在进行结构设计时,需要注意模块的安装位置要远离大功率发热器件,避免高温影响板上芯片的工作稳定性,同时I2C通信线的布线要尽量远离强电线路,减少电磁干扰对通信信号的影响,保证数据传输的准确性。实际使用过程中,每一路IO口都可以独立配置为输入或者输出模式,作为输出时可直接驱动小型LED指示灯、蜂鸣器等低功率器件,作为输入时可接入按键、限位开关、传感器输出信号等,无需额外添加驱动电路就能完成基础的信号交互,大幅简化了多外设接入时的硬件设计流程,缩短项目开发周期。
